轻量化钢构桥架承载框架结构设计

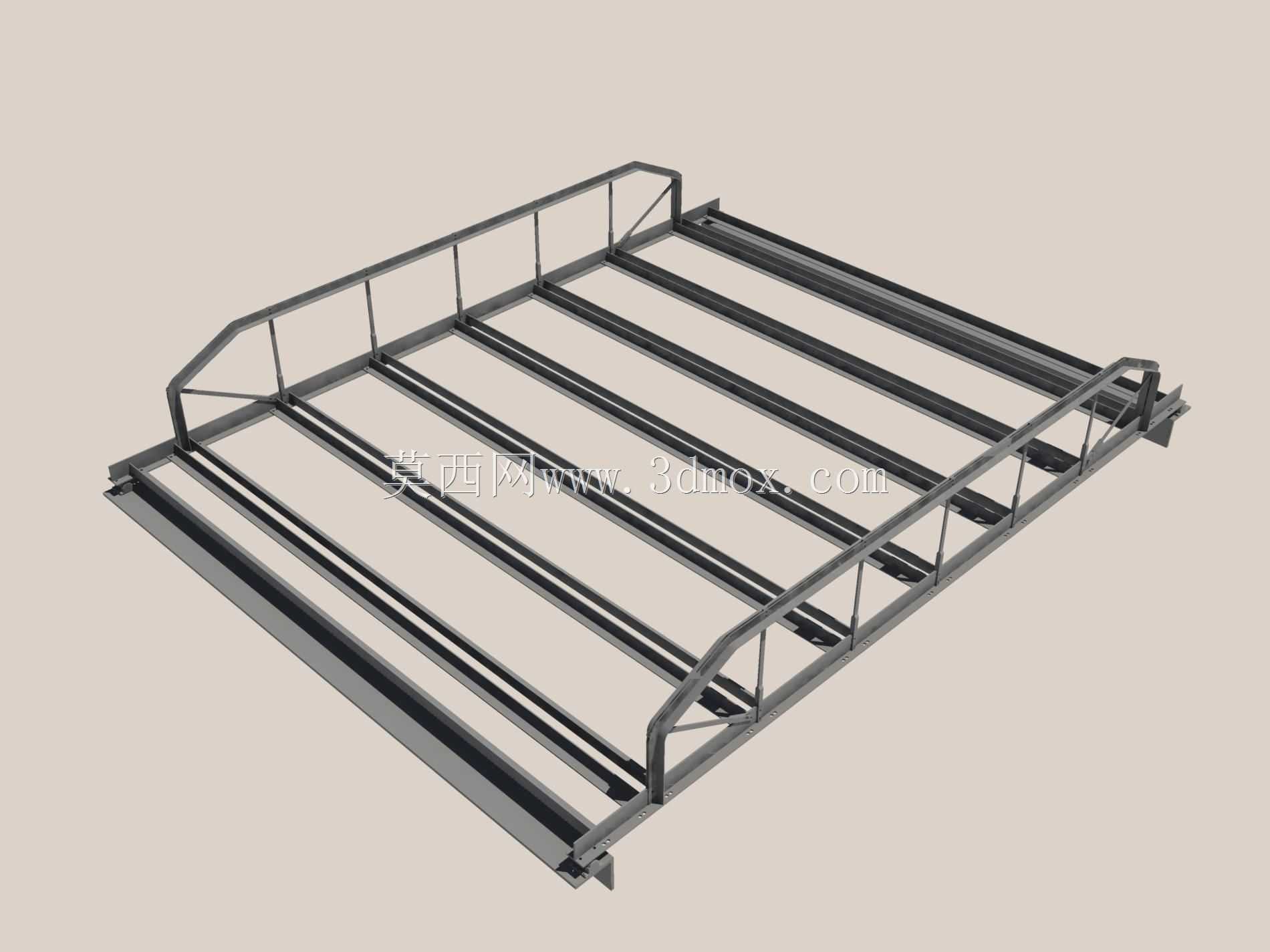

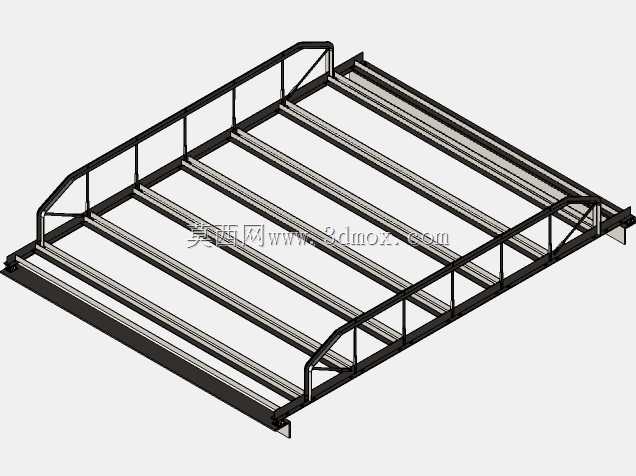

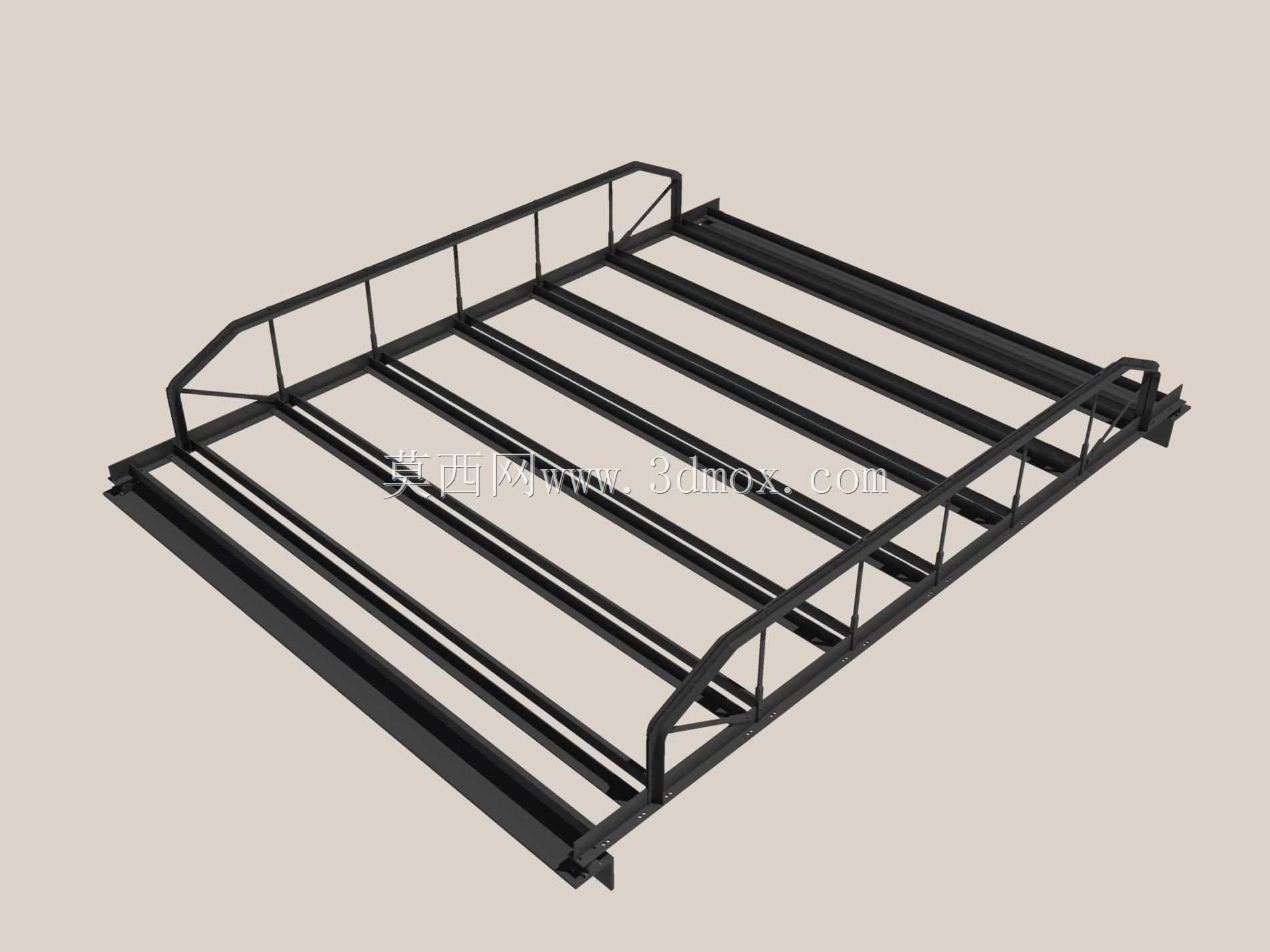

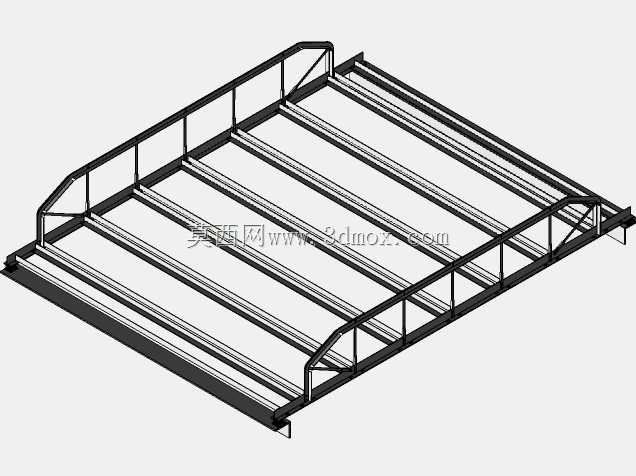

　　在短途重载转运、场地临时通行保障、小型设备跨障布设这类场景里，这类轻量化钢构桥架的实用性非常突出，不同于大跨度公共交通类桥梁的厚重设计，这类小尺寸钢件桥架主打快速布设、低自重、高承载冗余，适配的都是非固定永久设施的临时承载需求。从结构受力逻辑来看，整个桥架采用型钢空腹式设计，主承载边梁选用冷弯等边槽钢，沿桥架长度方向通长布置，作为主要的抗弯承重构件，直接承接上部通行或承载的竖向荷载，边梁外侧额外加焊的斜向加强筋，从端部连接点向跨中方向按等间距排布，主要抵消荷载作用下的边梁侧向失稳风险，同时分担部分剪切应力。桥架内部的横向承载肋采用小规格矩形方管，按固定间距垂直于主边梁焊接固定，每根横肋两端都做了切角贴合处理，

　　保证和主边梁的焊缝接触长度足够，避免应力集中在焊缝端点位置，横肋上方铺设的纵向薄型钢条，一方面是分散上部接触荷载，避免轮式设备或者硬质货物直接压在横肋上造成局部变形，另一方面也能减少承载面的镂空间隙，防止小尺寸物件卡滞。端部的连接挂耳做了加厚处理，预留的螺栓孔位可以和配套的支撑墩、对接桥段快速拼接，不需要现场做复杂的焊接作业，几个作业人员配合普通紧固工具就能完成整段桥架的布设，拆收的时候也能快速拆解转运，不会产生过多的现场施工废料。尺寸边界上，桥架的有效承载面宽度和长度匹配常规小型轮式设备、拖运挂车的通行需求，整体高度控制在较低范围，减少上下桥架的坡道坡度，保证轮式设备通行时不会出现底盘剐蹭，框架整体的自重控制在较低水平，

　　普通轻型货运车辆就能一次性转运多段桥段，不需要动用重型吊装设备，小型叉车或者人工配合撬棍就能完成短距离的移位调整。设计过程中特意规避了厚钢板满铺的方案，虽然满铺钢板的整体刚度更高，但自重会成倍增加，不仅转运布设难度大，长期闲置存放也会占用更多仓储空间，空腹式的框架结构在保证承载冗余的前提下，把自重降到了同尺寸满铺钢桥的三分之一左右，而且镂空的结构不会积存雨水、泥沙，户外临时使用的时候不会因为积水造成构件锈蚀加速，日常维护只需要定期检查焊缝有没有开裂、构件有没有明显变形即可，不需要做复杂的防腐维护。在实际使用场景里，这类桥架既可以作为临时场地的跨沟通道，供小型作业车辆、拖运挂车通行，也可以作为重型货物的临时存放托架，

　　垫在货物下方避免地面潮气侵蚀，还能多段拼接组成更长的通行通道，适配不同宽度的沟渠、障碍段的跨通需求，框架边角位置都做了圆弧倒角处理，避免布设、转运过程中尖锐边角划伤作业人员，所有外露的焊缝都做了焊渣打磨处理，没有明显的焊瘤、虚焊位置，构件表面的防锈涂层均匀覆盖所有型钢表面，包括焊缝位置也做了补涂处理，避免焊缝位置优先锈蚀。从建模逻辑来看，整个框架的构件都采用参数化草图驱动，修改型钢规格、横肋间距、整体长宽尺寸的时候，只需要调整对应参数就能快速生成新的结构模型，不需要重新绘制每一个构件，焊接位置的坡口、焊缝预留尺寸都在模型里做了明确标注，生产下料的时候可以直接提取构件的长度、切角尺寸，不需要二次测量换算，端部挂耳的孔位间距做了统一标准化设计，同规格的桥段可以任意互换拼接，不会出现孔位对不齐的情况。考虑到实际使用中可能出现的偏载情况，主边梁的抗弯承载力预留了足够的安全系数，即使荷载集中作用在桥架单侧边缘，也不会出现边梁侧向倾覆或者明显变形，横肋的排布间距经过反复验算，保证常规小直径轮式设备通行的时候，轮压不会造成横肋之间的局部变形过大，影响通行平顺性。
