多向孔位布尔组合机械实体结构

项目分类:通用机械零部件 发布时间:2021-10-29 ID:349768
  • 多向孔位布尔组合机械实体结构
  • 多向孔位布尔组合机械实体结构
  • 多向孔位布尔组合机械实体结构
  • 多向孔位布尔组合机械实体结构
  • 多向孔位布尔组合机械实体结构
  • 多向孔位布尔组合机械实体结构

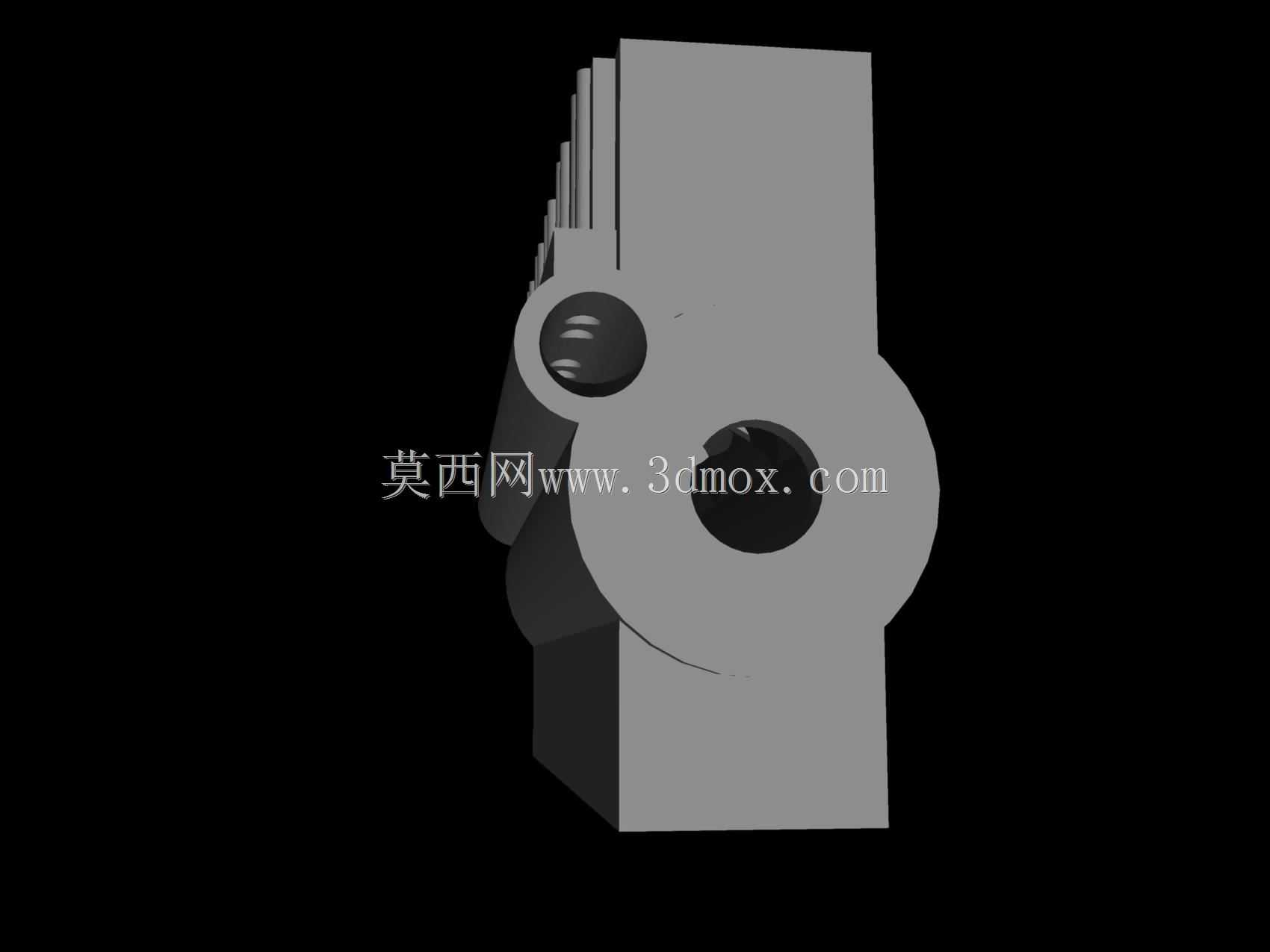

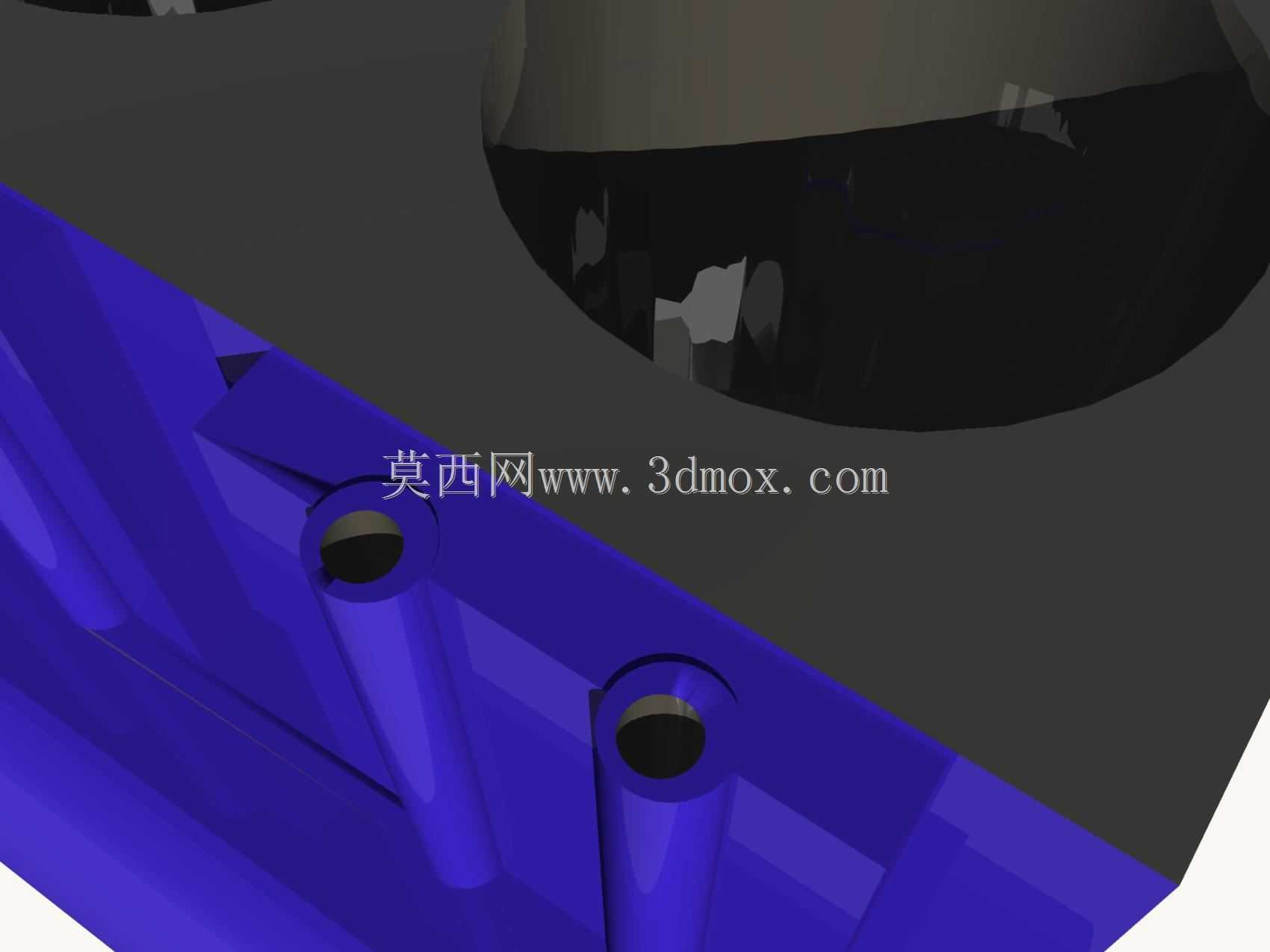

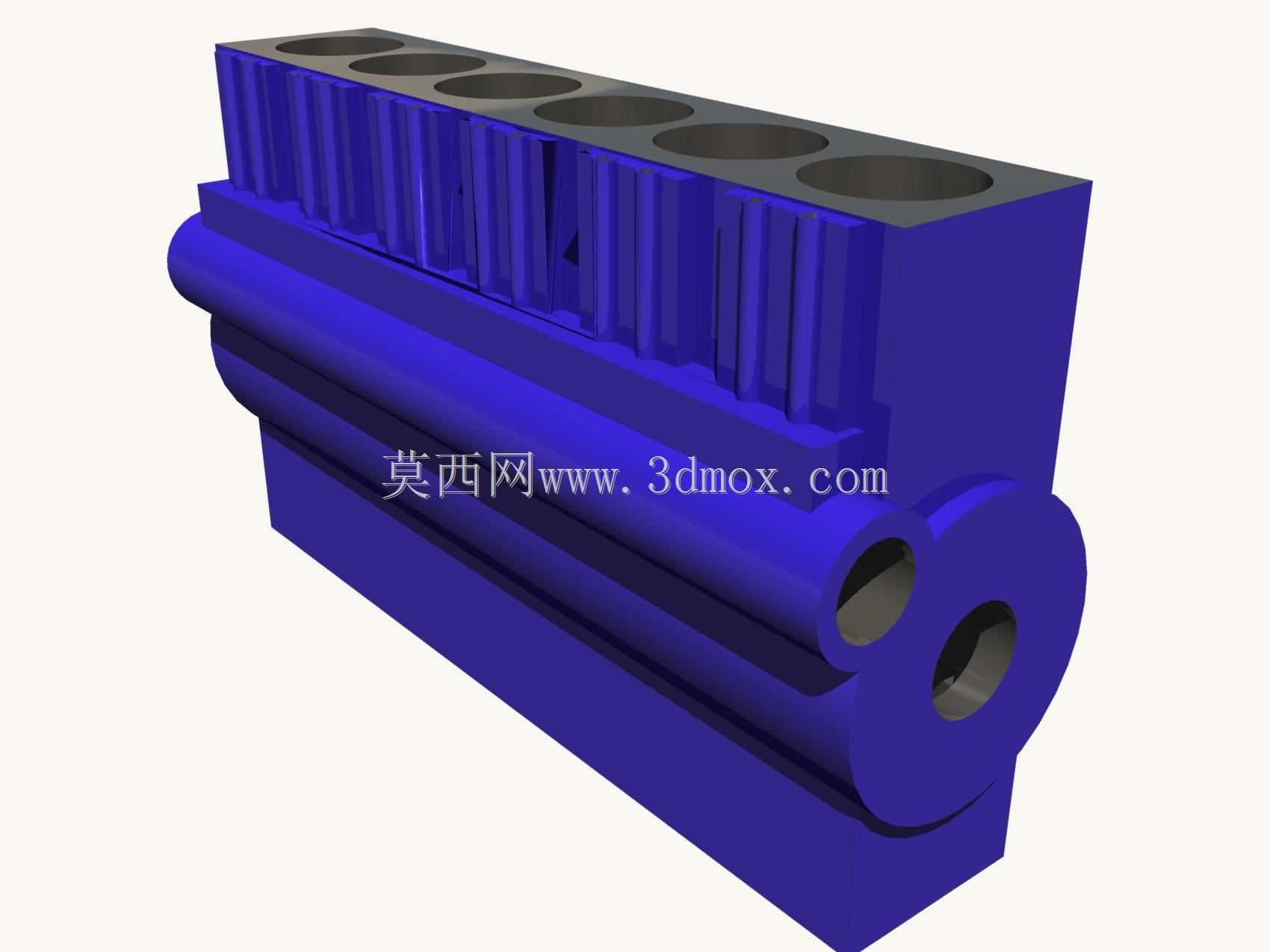

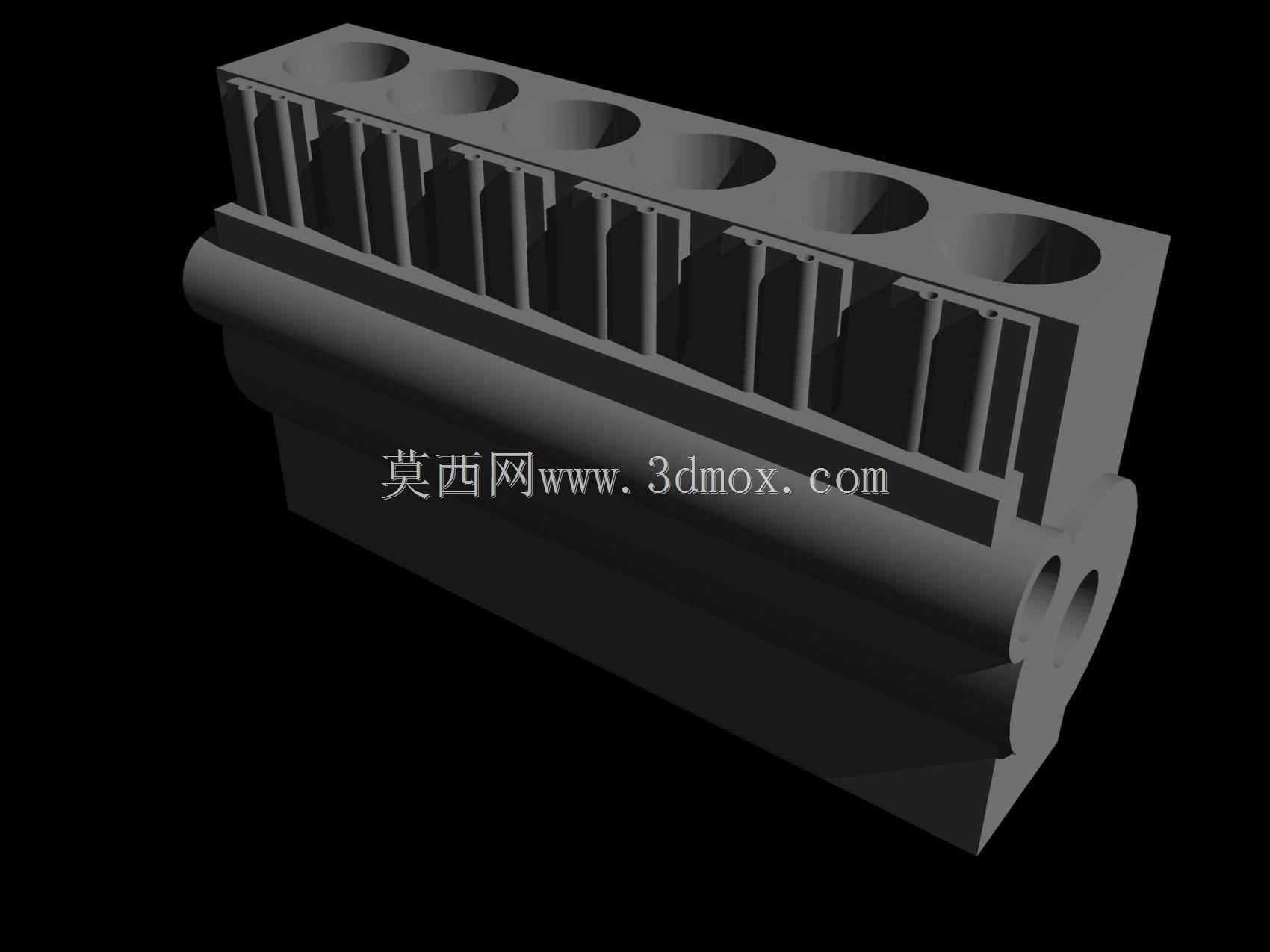

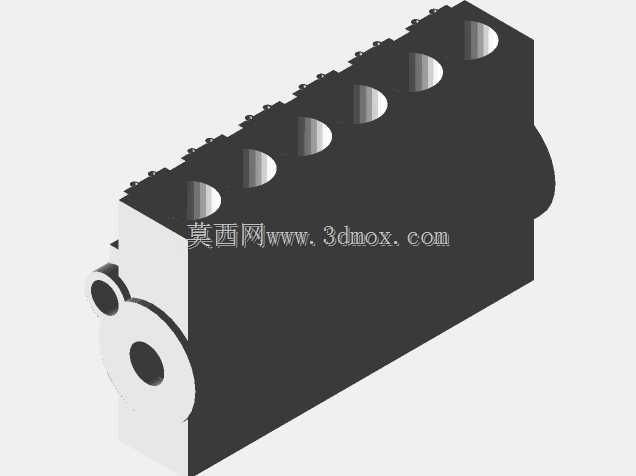

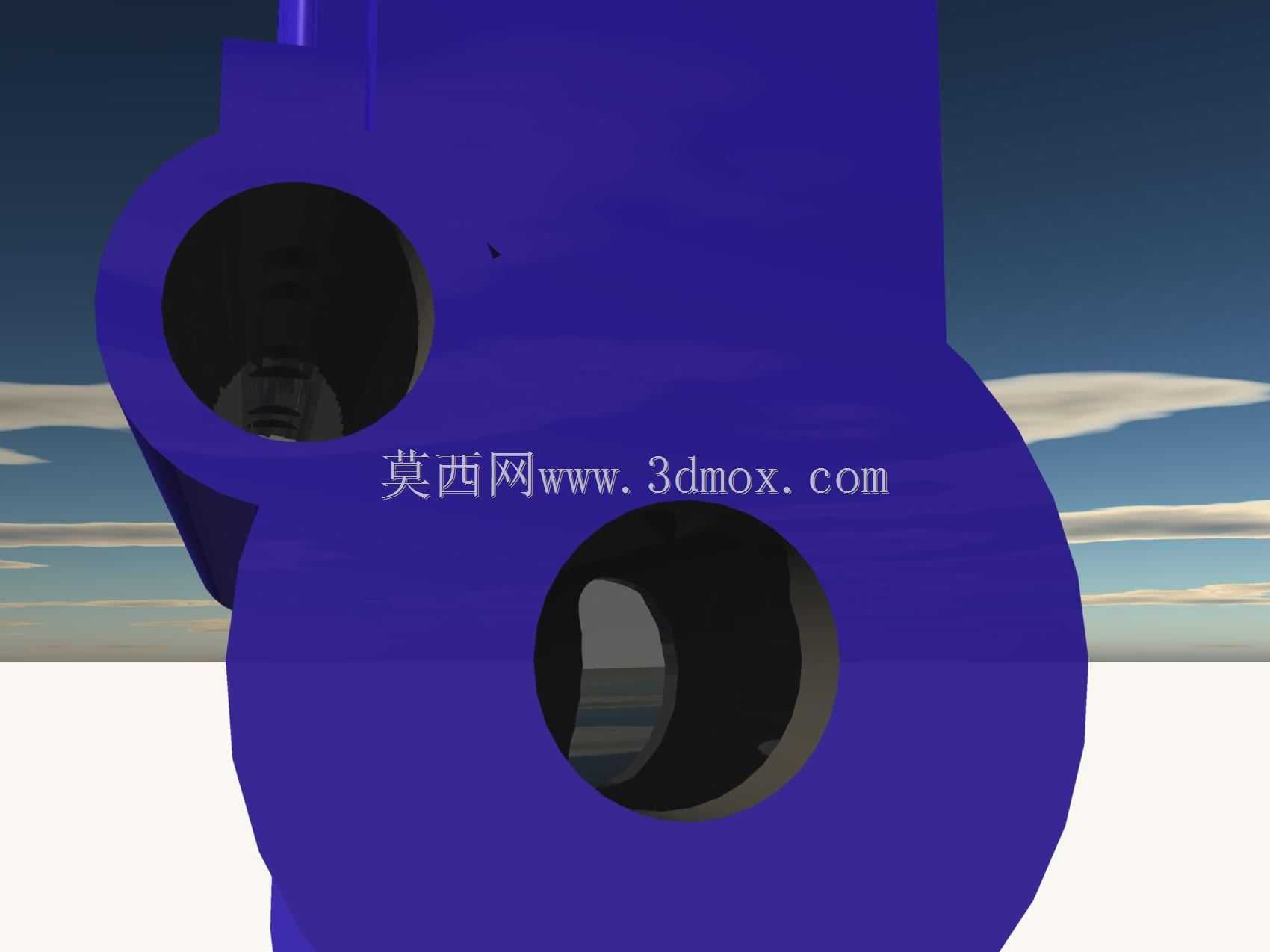

  这类带多向孔位的布尔组合实体,常见于流体控制类设备的阀组集成块、小型液压系统的油路分配基体,也可作为小型工装夹具的定位基座使用,核心作用是在单块实体上集成不同走向的通路、安装位,减少分散零件拼接带来的密封风险与装配累积误差。从结构特性来看,实体上的垂直孔与水平孔并非随意排布,垂直走向的孔道多承担介质主通路、主轴安装定位的功能,孔径公差通常控制在H7级别,孔口做1x45度倒角去除加工毛刺,避免装配时刮伤密封圈或者轴类零件表面;水平走向的孔道多为分支通路、紧固件安装孔或者定位销孔,部分孔道末端设计有平位结构,用于安装堵头或者管接头时的限位,防止拧紧过程中管件跟转。设计这类实体时,最先要明确的是安装边界尺寸,

  实体底部的安装基准面平面度要求控制在0.02mm以内,保证安装后与贴合面无间隙,避免介质渗漏或者安装受力不均导致的实体变形;实体侧面的凸台结构是为了给水平孔的加工预留足够的壁厚,防止钻孔时出现钻穿外壁的问题,凸台的外圆尺寸比对应孔的直径大8-12mm,既满足壁厚强度要求,也不会过度增加实体整体重量。建模过程中采用布尔运算组合结构时,要提前梳理所有孔道的走向与相交位置,避免出现薄壁尖角——尤其是垂直孔与水平孔的相交处,要做R0.5-R1的圆角过渡,既可以减少介质在通路拐角处的阻力,也能避免热处理或者受力时在尖角处产生应力集中,导致实体开裂。实际应用中,这类实体如果作为油路分配块使用,所有孔道的内表面粗糙度要达到Ra1.6以下,

  减少油液流动时的阻力,同时孔道内要做去毛刺处理,防止金属碎屑随油液进入液压元件造成卡阀故障;如果作为定位基座使用,垂直孔内会安装衬套,提升孔位的耐磨性能,水平孔内穿装锁紧螺钉,将基座固定在设备机架上,此时实体的材质多选用45号钢调质处理,硬度达到HB220-250,兼顾强度与切削加工性能。需要注意的是,这类实体的外轮廓非加工面要做喷丸处理,去除氧化皮同时提升表面防锈能力,加工面要做防锈油涂抹,避免存储过程中生锈。在三维建模阶段,要提前核对所有孔位的相对位置公差,孔距公差控制在±0.05mm以内,保证后续装配时管接头、紧固件、轴类零件能够顺利安装,不会出现错位问题;同时要预留足够的扳手操作空间,在水平孔的孔口周围,

  要留出至少15mm的操作空间,方便安装时使用扳手拧紧管接头,避免出现工具无法就位的问题。对于实体上的盲孔结构,钻孔深度要比设计的有效深度深2-3mm,作为钻头尖端的存屑空间,保证有效孔深满足装配要求;通孔结构要在孔的两端都做倒角,去除两端的加工毛刺。这类结构的实体相比拼接式的多零件组合结构,集成度更高,密封点更少,在紧凑型液压站、小型流体控制设备、精密工装夹具上的应用十分广泛,能够有效缩小设备整体体积,减少装配工作量,提升设备运行的可靠性。建模时还要考虑加工工艺性,所有垂直孔与水平孔的孔径尽量选用标准刀具尺寸,减少特殊定制刀具的使用,降低加工成本;实体上的凸台、棱边处除了必要的配合面,都要做倒角处理,避免搬运、装配过程中锋利的棱边划伤操作人员。
