内燃机转速与曲轴波动感应触发轮

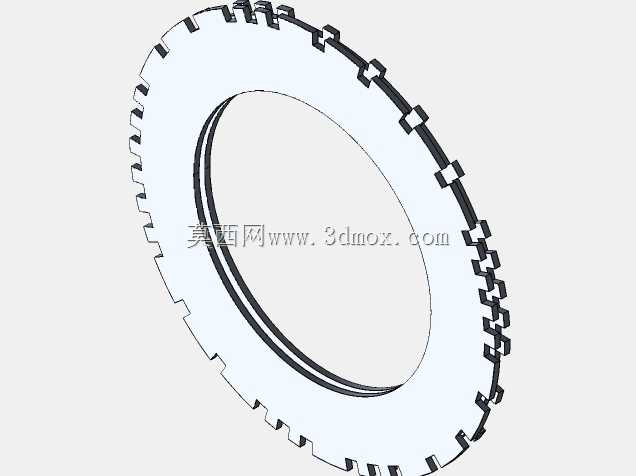

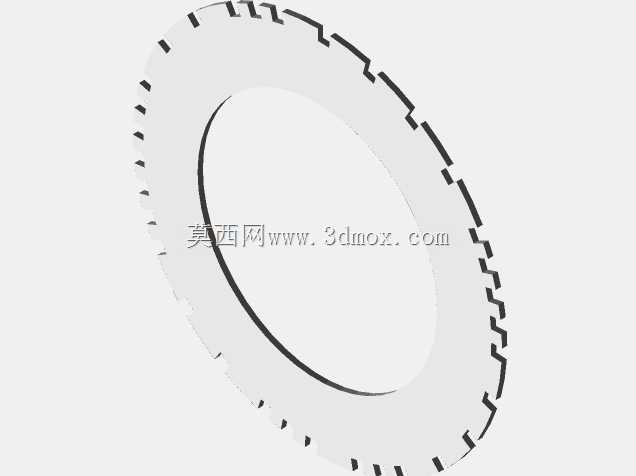

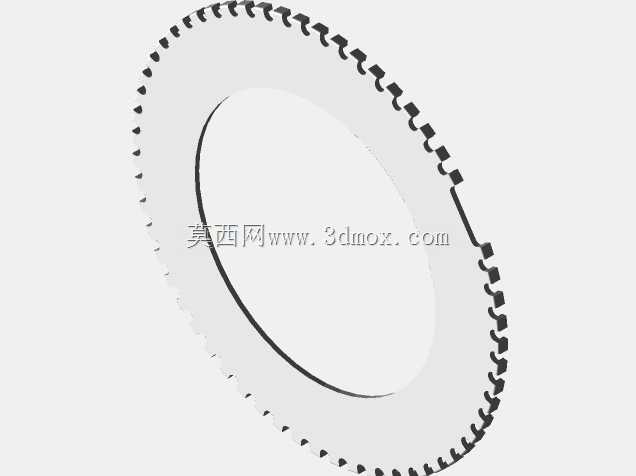

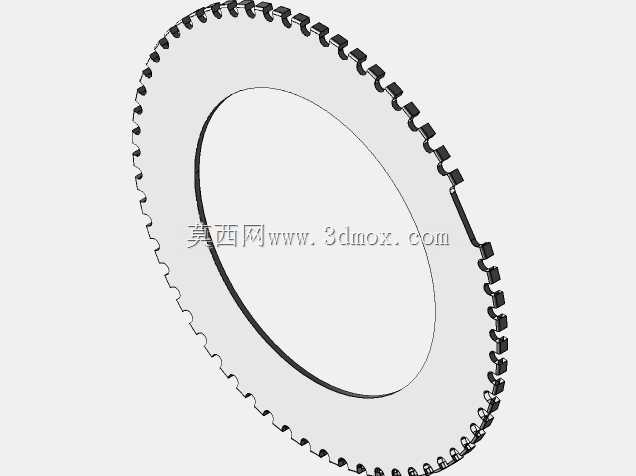

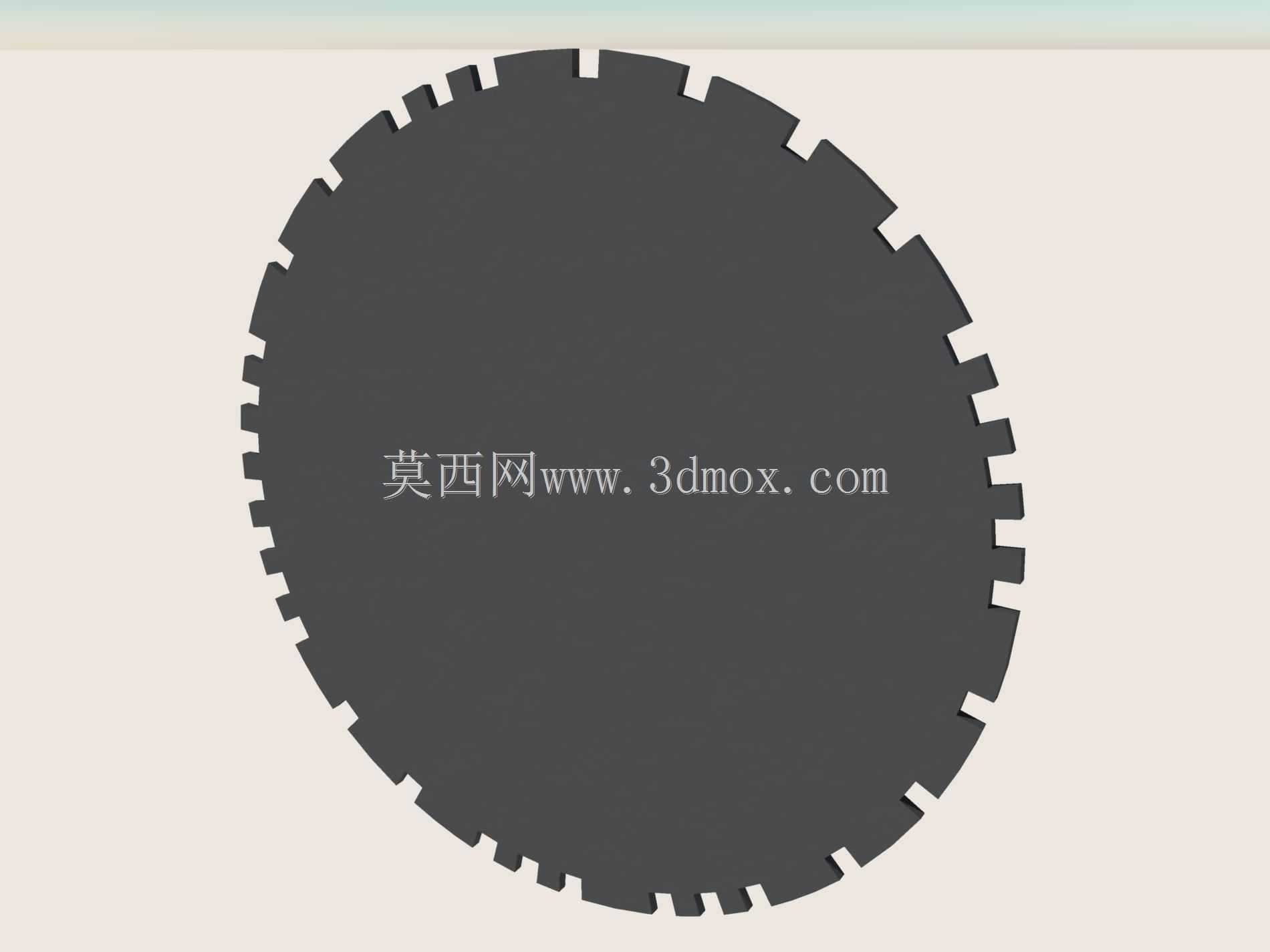

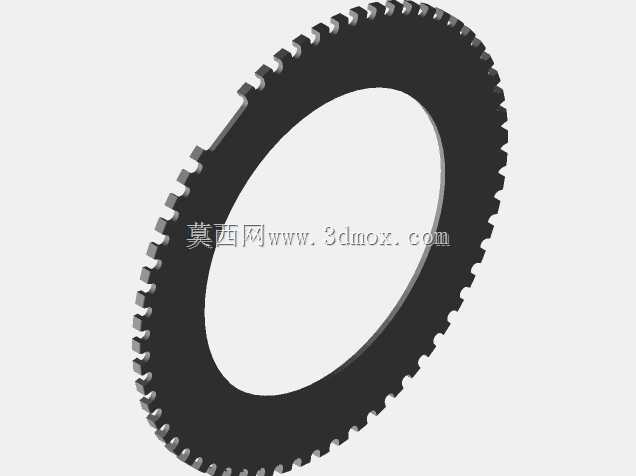

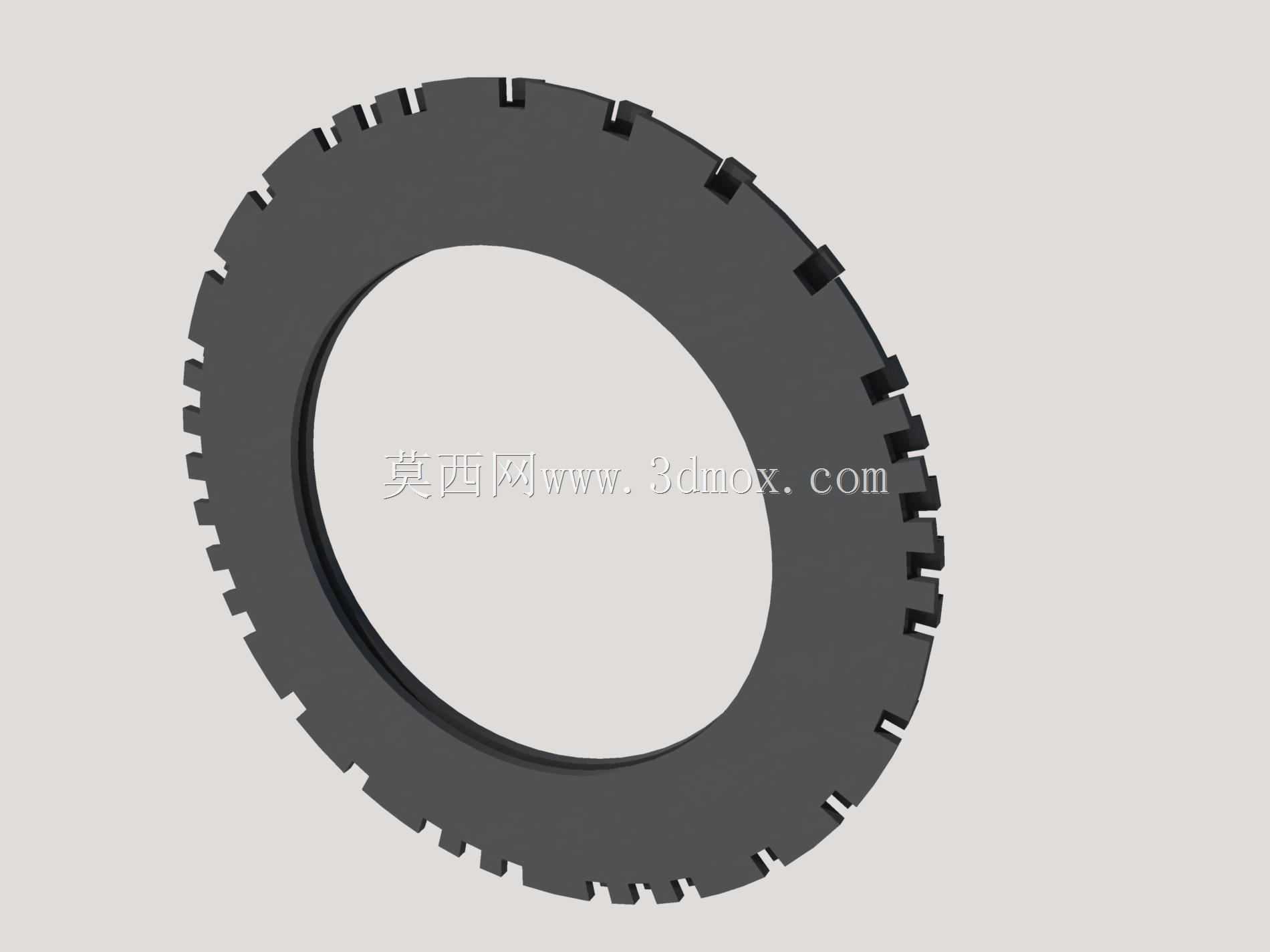

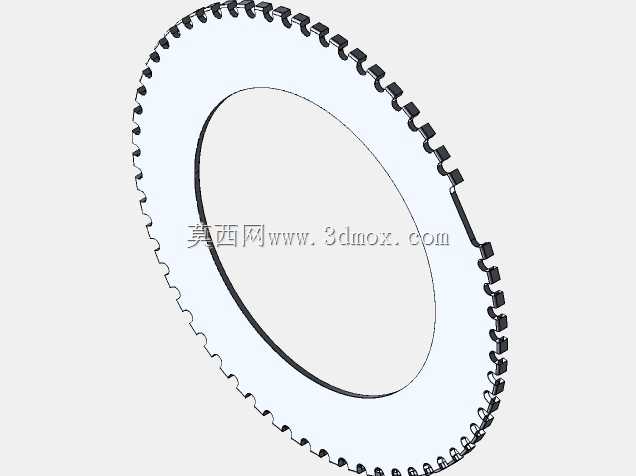

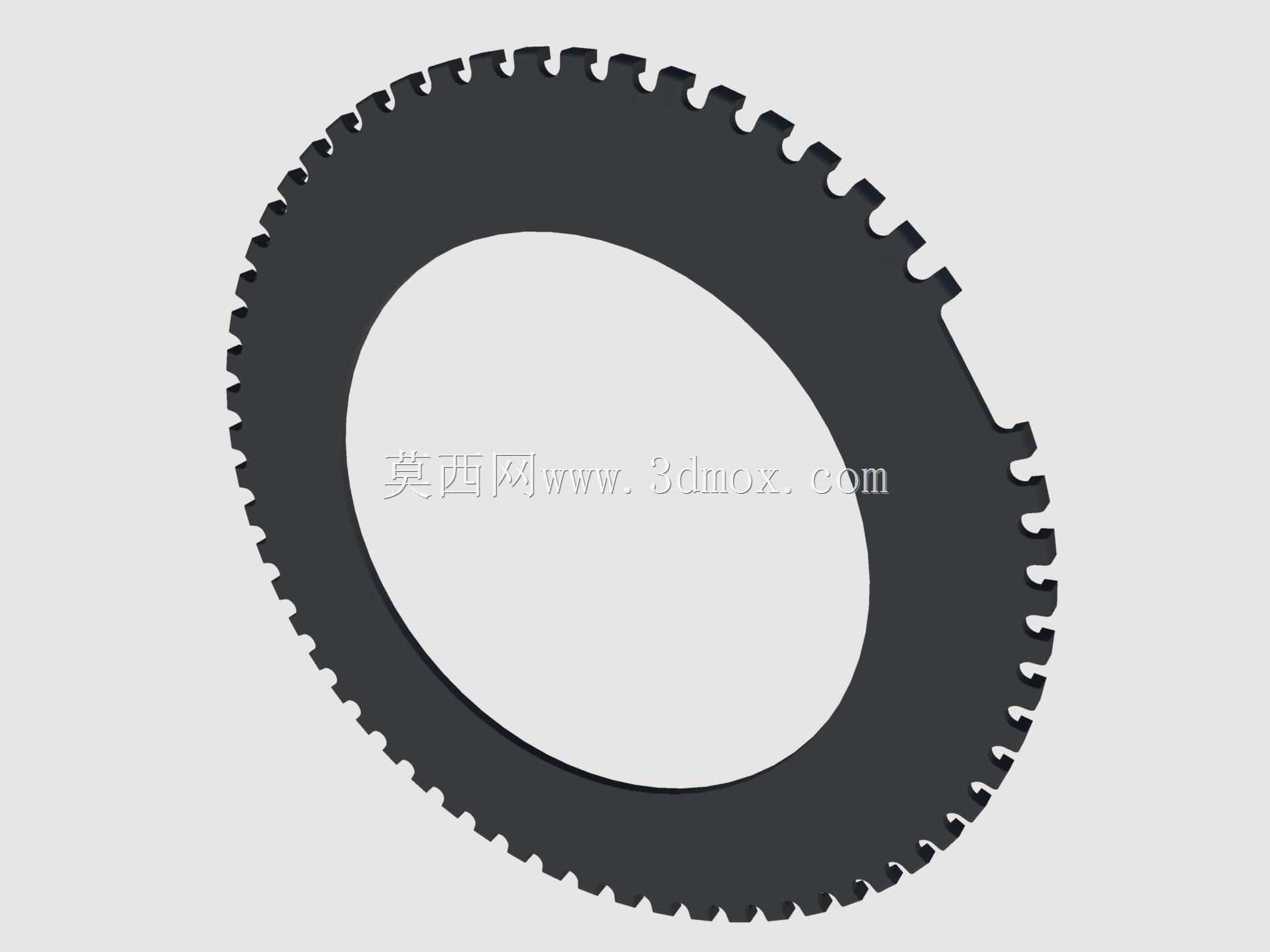

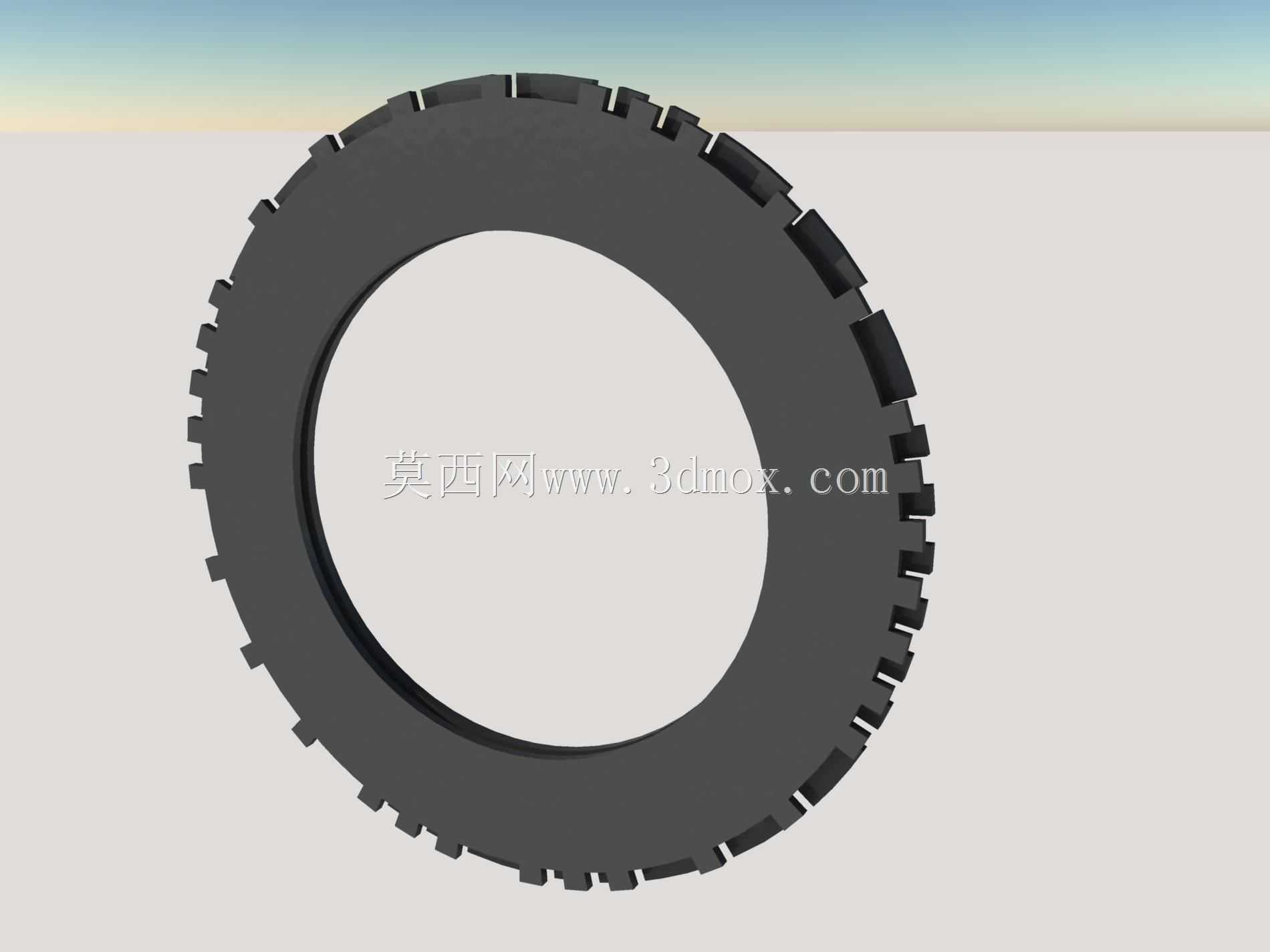

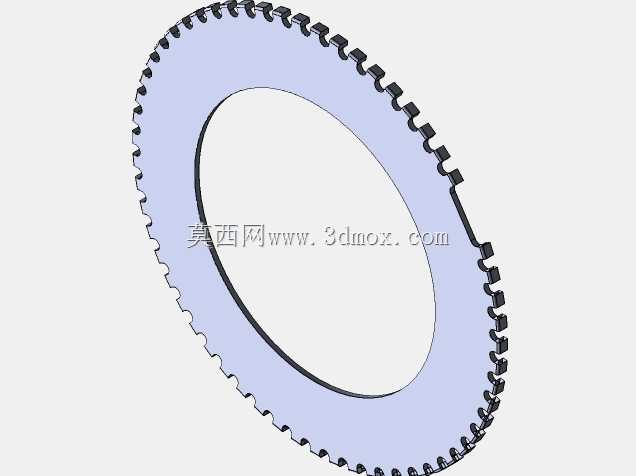

在车用内燃机的电控系统里，这类带齿的环形触发轮是转速与曲轴位置信号采集的核心配套部件，安装在曲轴前端或者飞轮端的轴颈上，和磁电式或者霍尔效应传感器配合工作，给ECU传递实时的曲轴转角、转速波动信号。很多刚接触电控内燃机设计的工程师容易把它和点火正时用的信号盘混淆，实际上这类触发轮的核心功能是捕捉曲轴的瞬时转速波动，尤其是大负荷工况下曲轴扭转振动带来的转速变化，给喷油驱动的脉宽修正、失火诊断提供原始信号输入。从结构设计上看，这个环形齿盘采用了等间距均布的矩形齿结构，齿顶和齿根的过渡做了微小的圆角处理，避免加工过程中应力集中，同时也能减少传感器信号输出时的尖峰杂波。内孔是光滑的圆柱面，设计时需要和曲轴安装轴颈保持H7/k6的过渡配合，端面预留了3个均匀分布的螺栓孔位，用来和曲轴的定位法兰锁紧，安装时要保证齿盘的端面跳动量控制在0.05mm以内，否则会导致传感器气隙波动过大，出现信号丢齿或者幅值异常的问题。齿盘的外径尺寸根据配套传感器的有效检测距离设定，通常传感器端面和齿顶的气隙保持在0.8-1.2mm之间，气隙过小容易在发动机运行时因为曲轴窜动碰坏传感器探头，气隙过大则会导致信号幅值不足，ECU无法识别有效转速信号。和常规的缺齿式正时信号轮不同，这个触发轮的齿数是连续均布的，没有做缺齿标记，因为它不需要提供一缸上止点的基准位置信号，只需要采集连续的齿通过信号，通过相邻齿的时间差计算瞬时角加速度，以此判断每个气缸的做功是否正常，当某一缸出现失火时，对应的曲轴转角区间角加速度会出现明显的跌落，ECU就可以根据这个信号识别故障缸，触发故障码。在实际的台架标定过程中，这类触发轮的齿形误差会直接影响波动检测的精度，所以加工时齿距的累积误差需要控制在0.02mm以内，齿厚的一致性偏差不能超过0.03mm，否则会把加工误差带来的信号波动误判为曲轴的转速波动，导致失火诊断出现误报。材料选择上通常采用45号钢冲压成型，表面做发黑处理，不需要做淬火硬化，因为它本身不参与动力传递，只作为信号触发的靶轮，不需要承受啮合载荷，冲压成型的工艺可以保证大批量生产时的尺寸一致性，成本也比机加工的齿盘低很多。安装边界上需要注意，齿盘周围不能有其他导磁的金属部件距离齿顶过近，至少要保持3mm以上的距离，否则会干扰传感器的磁场分布，导致信号失真。在做三维建模的时候，首先要确定内孔的安装基准，以曲轴轴线为中心旋转阵列所有轮齿，齿的截面是矩形，齿高根据传感器的检测范围设定，通常齿高在3-5mm之间，齿宽和齿厚的比例大概在1:1左右，保证传感器有足够的信号触发面积。很多新手建模时容易忽略齿根的过渡圆角，直接做直角过渡，不仅不符合实际加工工艺，在做有限元分析的时候还会出现应力集中的虚假结果，实际上冲压成型的齿盘齿根自然会有R0.3左右的圆角，不需要额外做特殊处理。另外，这类触发轮在做动平衡的时候，需要和曲轴组件一起做整体动平衡，允许在齿盘的非齿区端面钻平衡孔，但是不能在齿上钻孔或者打磨，否则会破坏齿的均匀性，影响信号采集精度。在实际的整车运行场景里，发动机的转速范围从怠速的800转左右到最高额定转速的6000转以上，这个触发轮的信号输出频率会覆盖几十赫兹到几千赫兹的范围，所以齿形的设计要保证在最高转速下，传感器的响应频率能跟上齿的通过速度，不会出现信号拖尾的问题。和磁阻环类的信号发生部件相比，这种钢制齿盘的结构可靠性更高，耐高温耐油污，不会因为发动机舱的高温、油雾侵蚀出现性能衰减，适合在恶劣的发动机舱环境下长期工作。在做系统匹配的时候，还要注意触发轮的安装方向，虽然齿是均布的，但是如果端面的螺栓孔是不等分的定位设计，装反了会导致信号相位偏移，不过这个模型的安装孔是均匀分布的，不存在装反的问题，安装时只需要保证端面贴紧定位法兰，螺栓按规定扭矩锁紧即可，不需要额外的相位调整。
