法兰连接式Y型放水旋塞结构设计

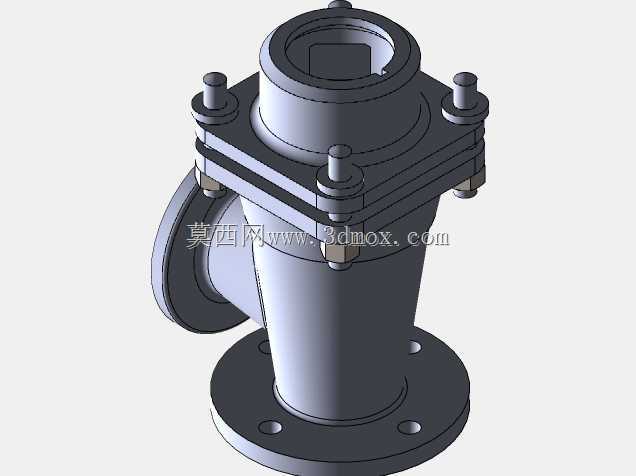

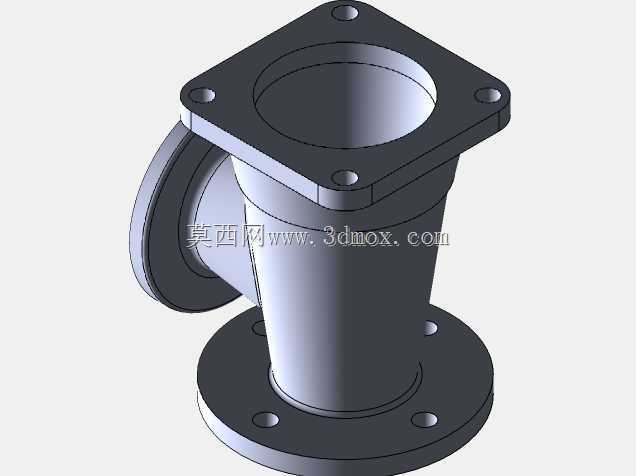

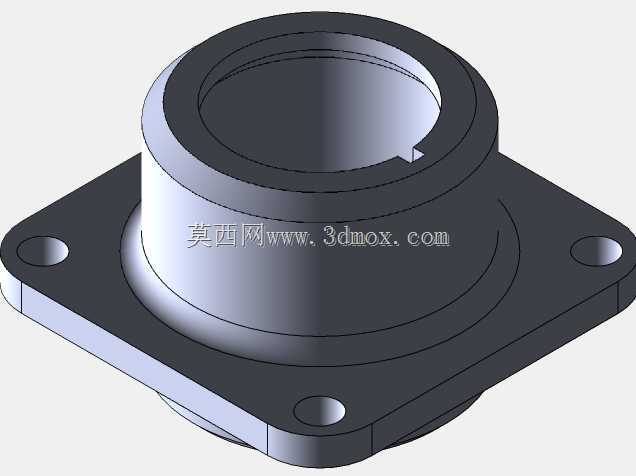

在工业管路系统的低位排污、冷凝水排放场景中，这类Y型结构的放水旋塞是极为常用的管路控制构件，常被布置在蒸汽管路、给排水管线、工艺流体输送管道的最低点位置，承担定期排出管路内沉积杂质、冷凝积液，避免管路堵塞、水锤冲击或者介质纯度受影响的作用。不同于常规直通式旋塞的流道设计，该结构采用Y型斜置流道布局，介质流经时的流阻更小，排污过程中杂质不容易在阀腔内部卡滞，排放通畅度更优。整体结构采用下方法兰作为主安装接口，侧方斜向接口作为排放出口，顶部为阀杆操作端，法兰端面上均匀布置四个螺栓过孔，可与对应通径的管路法兰直接对接，安装时需匹配对应压力等级的密封垫片，保证连接位置的密封性能。侧方排放接口同样采用法兰连接形式，可对接排污收集管路，避免排放介质飞溅污染作业环境。上部阀盖与阀体之间通过周向均匀分布的螺栓组件实现压紧连接，中间夹持密封垫片实现阀腔的静密封，阀杆与阀盖之间设置填料密封结构，可通过调整填料压盖的压紧力来适配不同压力工况下的动密封需求，避免介质从阀杆位置泄漏。建模过程中先完成单个零件的结构细化，包括阀体的流道过渡圆角处理、螺栓连接位置的凸台加强结构、阀瓣与阀座的密封面配合尺寸，再按照实际装配顺序完成组件配合，验证各运动部件的行程是否存在干涉，比如阀杆旋转启闭过程中是否会与周边螺栓、压盖结构产生磕碰，法兰连接位置的螺栓是否有足够的扳手操作空间。这类旋塞的操作端采用方头结构，可适配标准扳手进行启闭操作，相比手轮结构占用空间更小，适合布置在管路密集、操作空间有限的工位。设计时需注意安装边界的预留，阀体下部法兰到侧方排放法兰的中心距、顶部操作端的最小操作空间都需要在管路布局阶段提前核算，避免安装后无法进行正常的启闭操作或者后期维护拆卸。阀腔内部的密封面采用锥面配合结构，相比平面密封的贴合精度更高，在含有少量固体颗粒的污水、冷凝水介质工况下，密封面不容易被杂质划伤，使用寿命更长。
