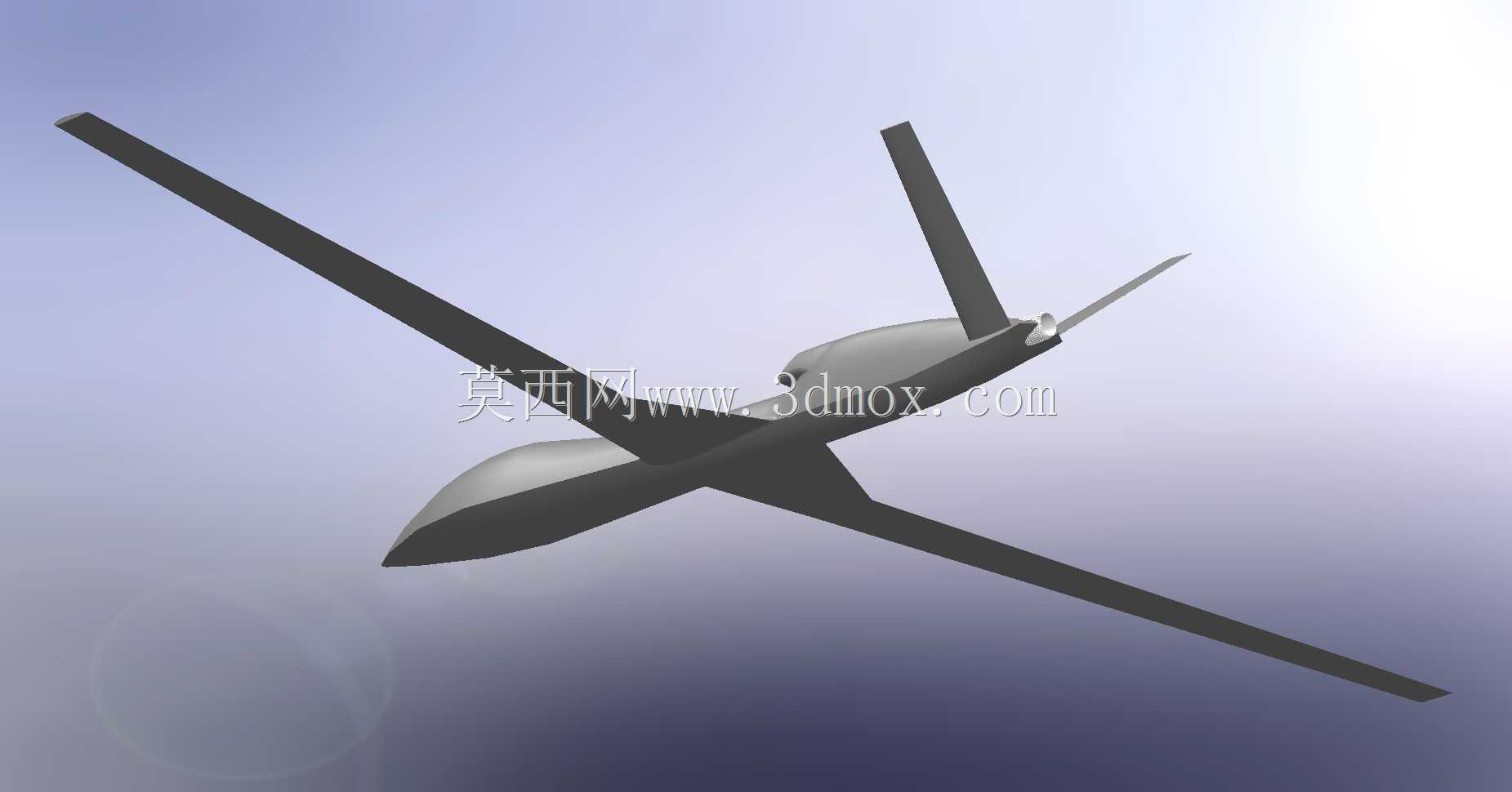

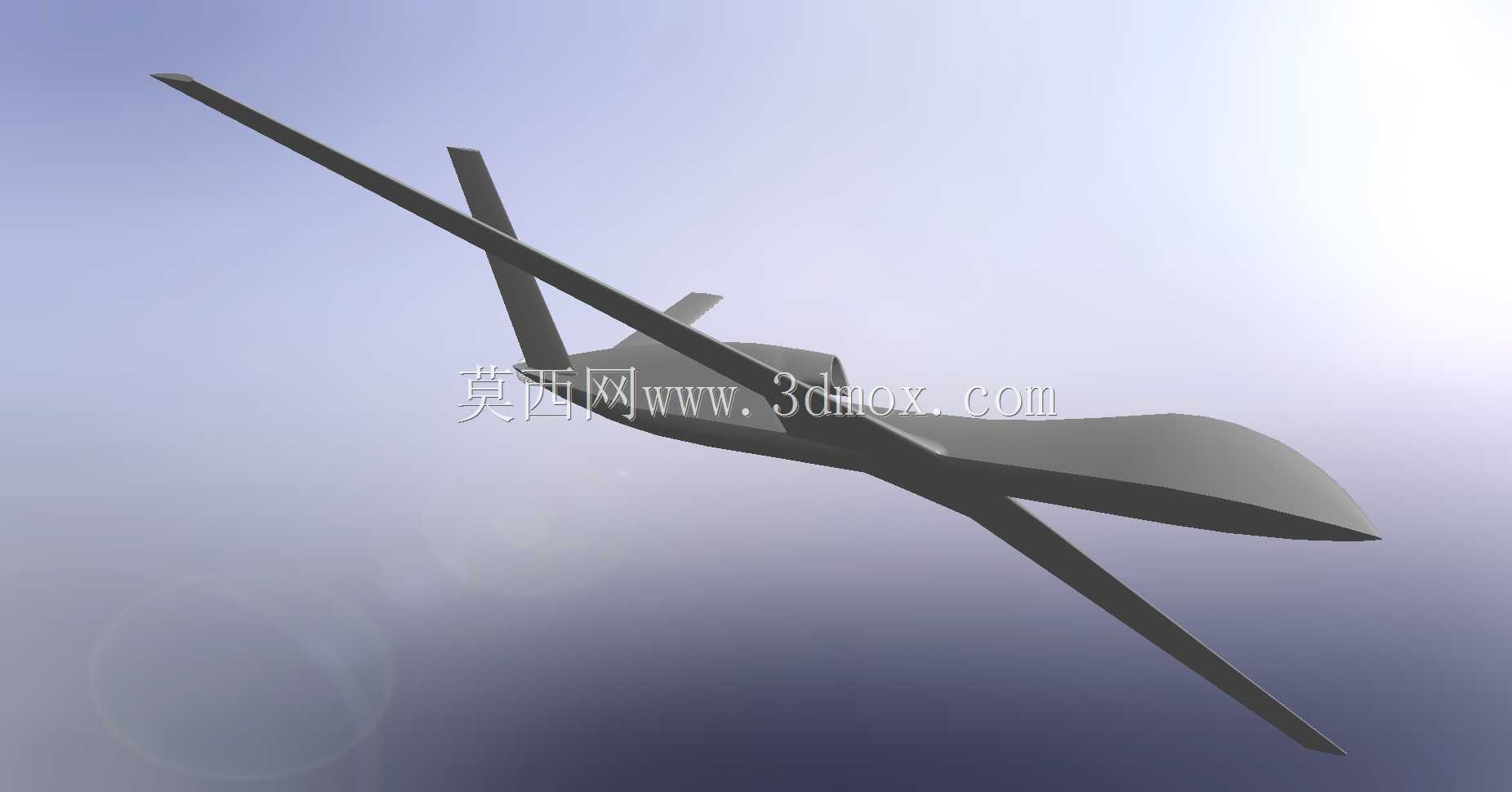

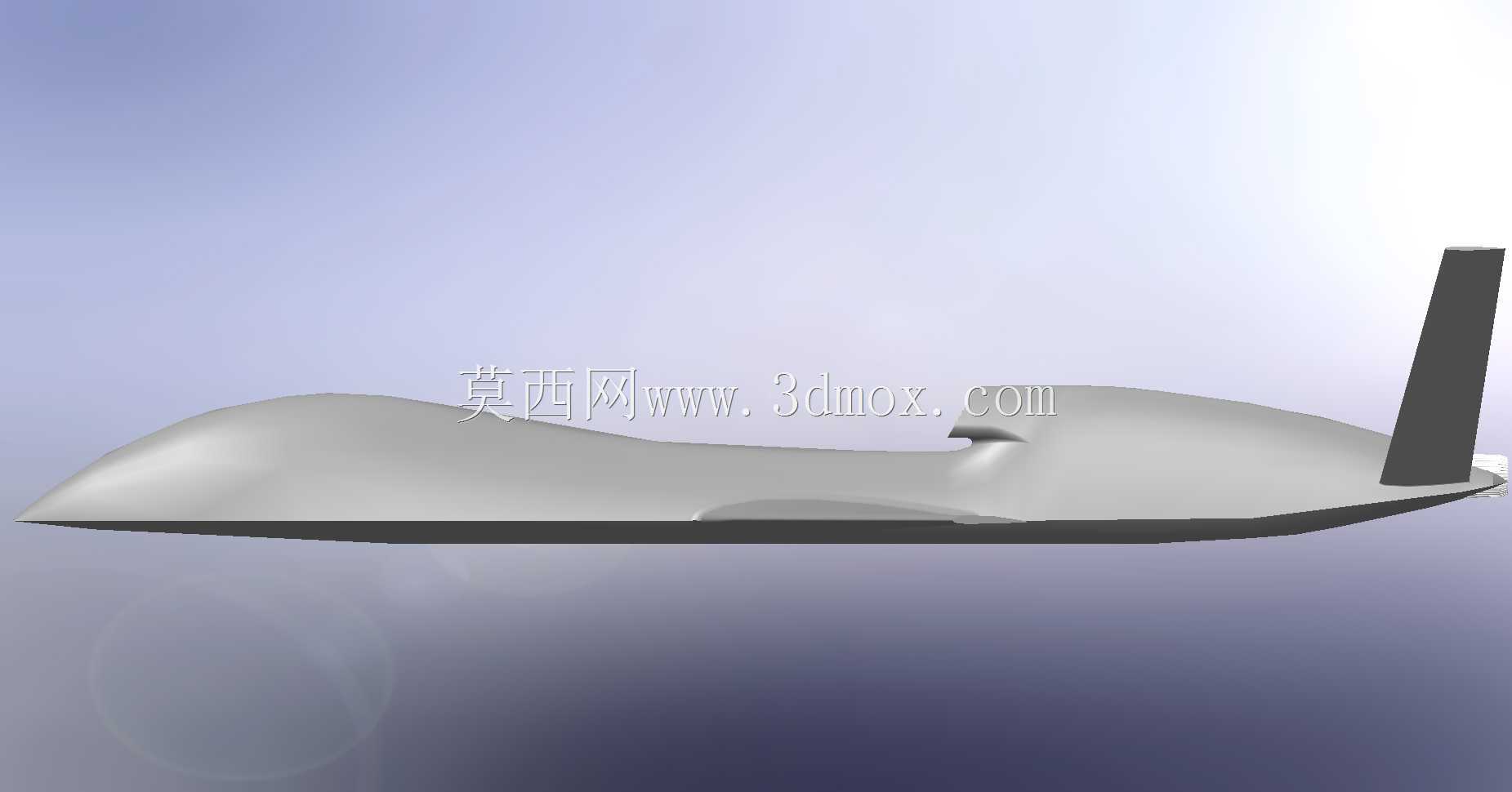

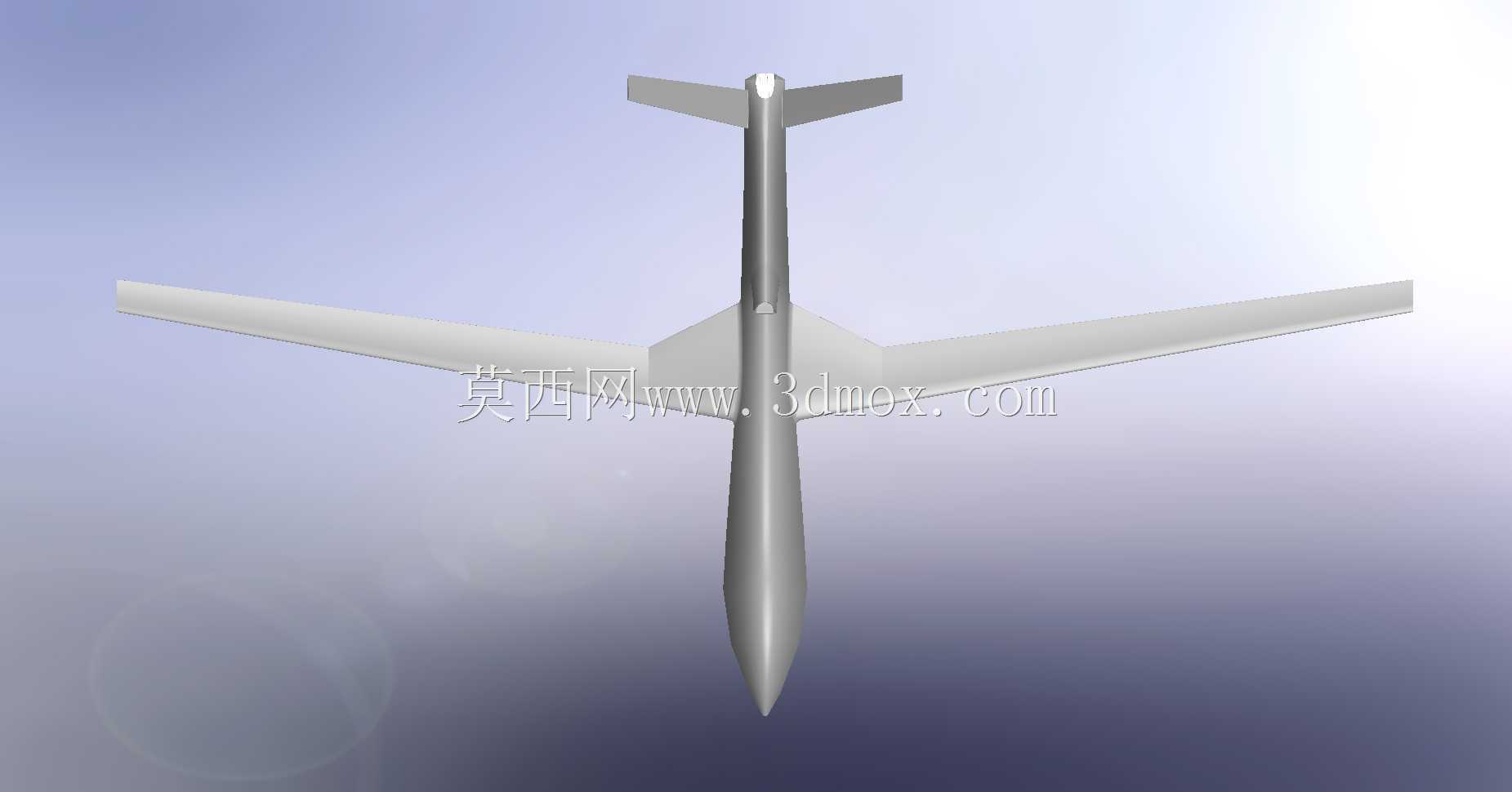

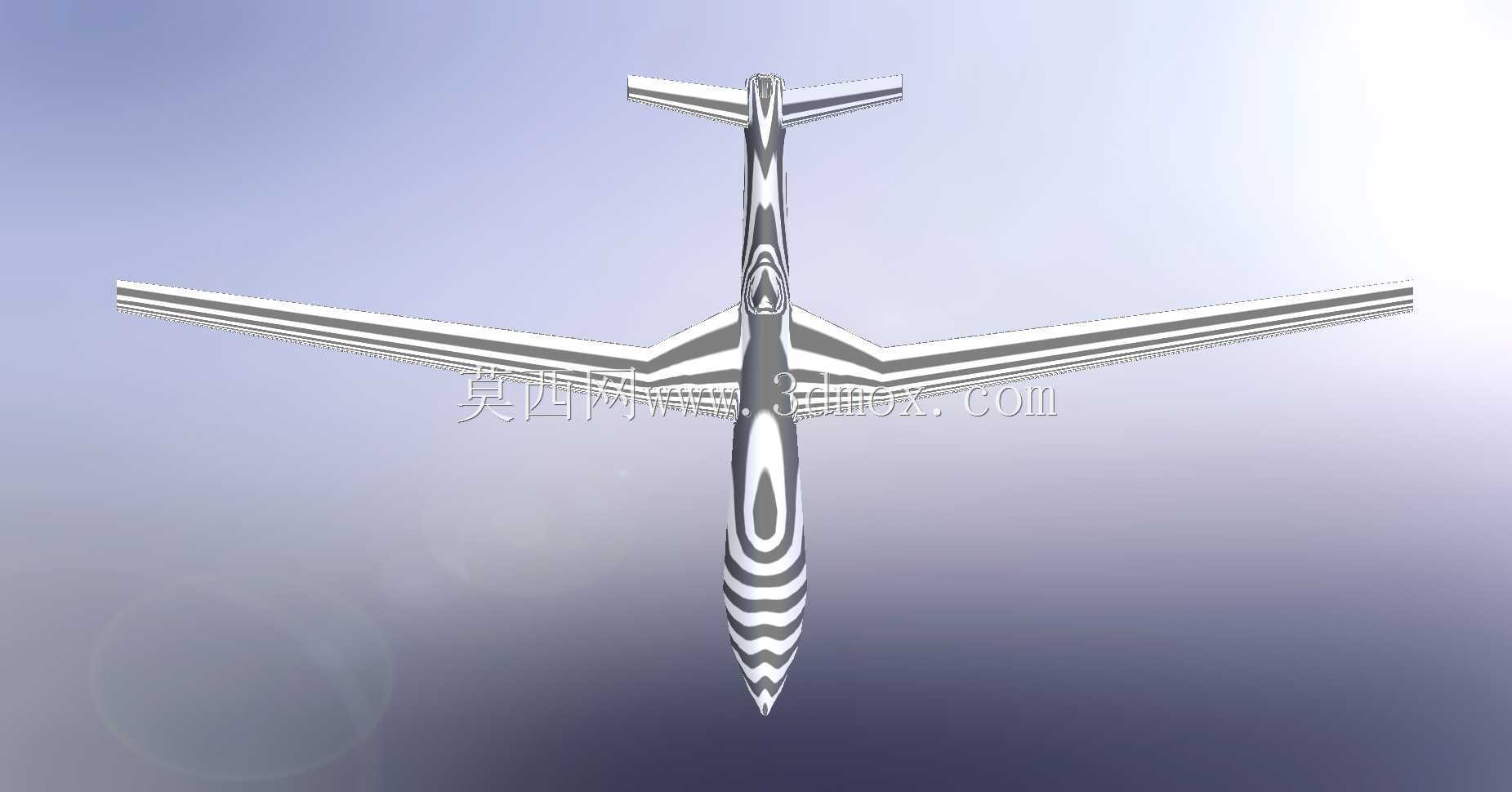

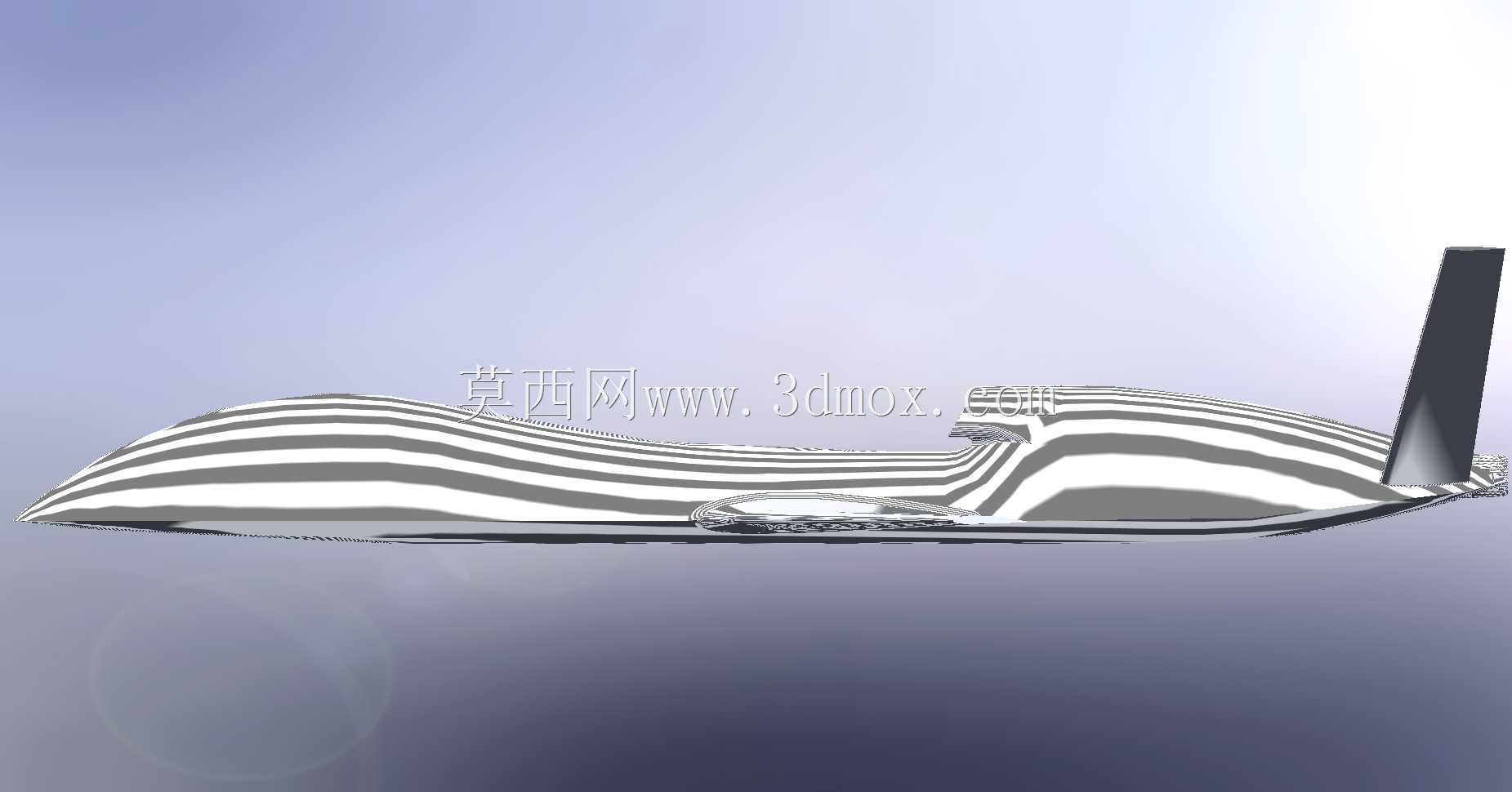

WJ-700隐身察打一体无人机结构设计

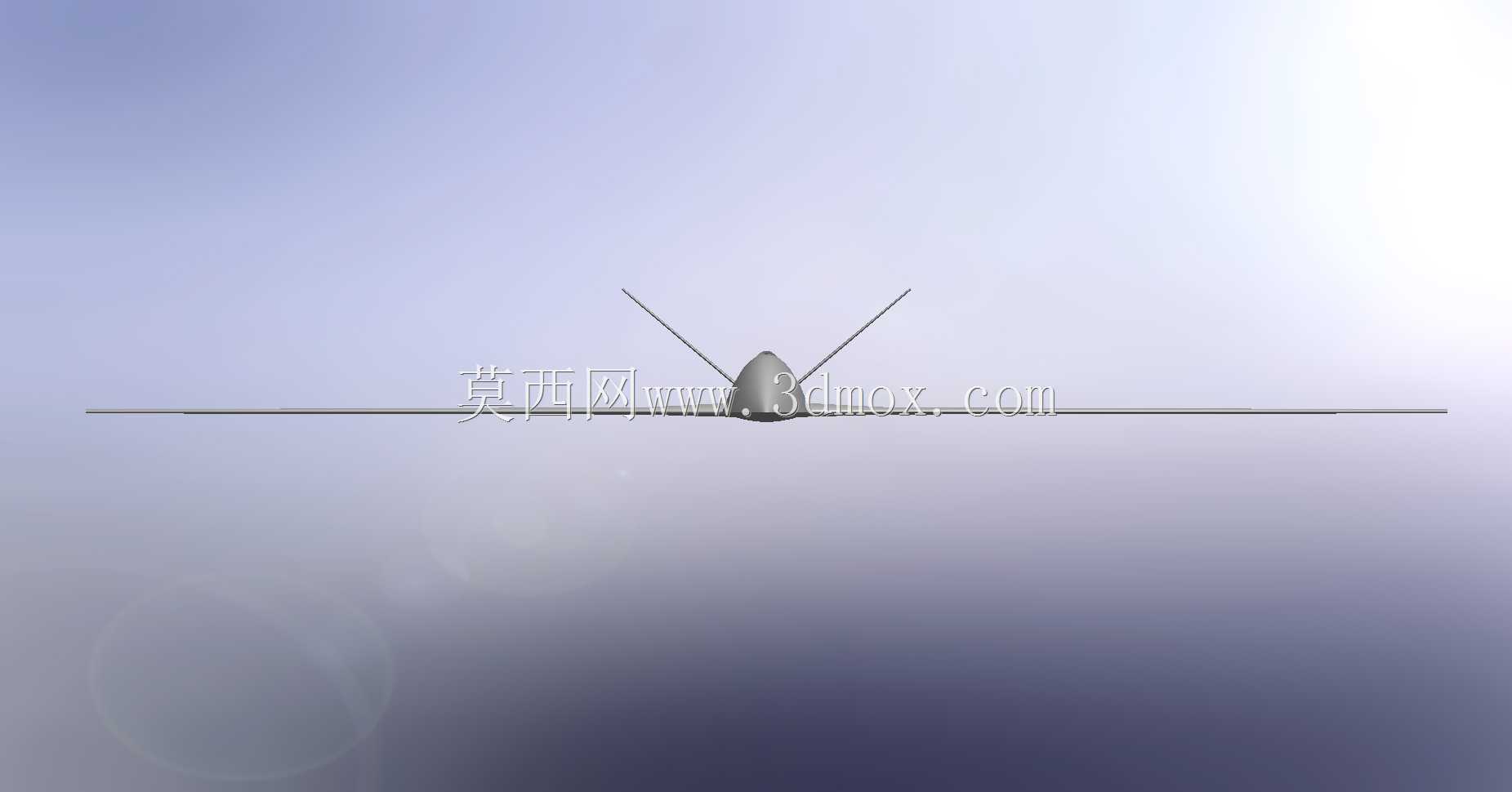

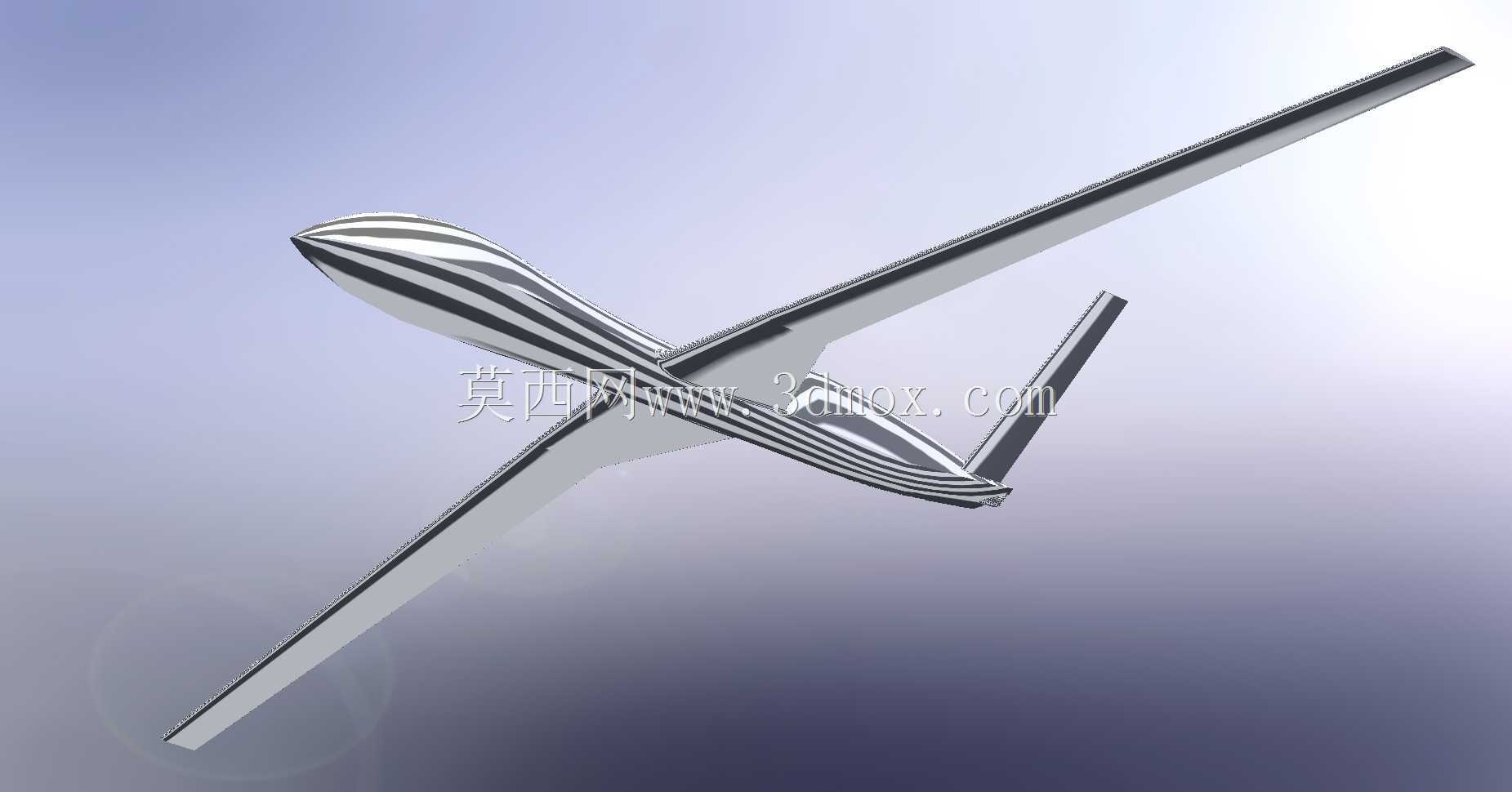

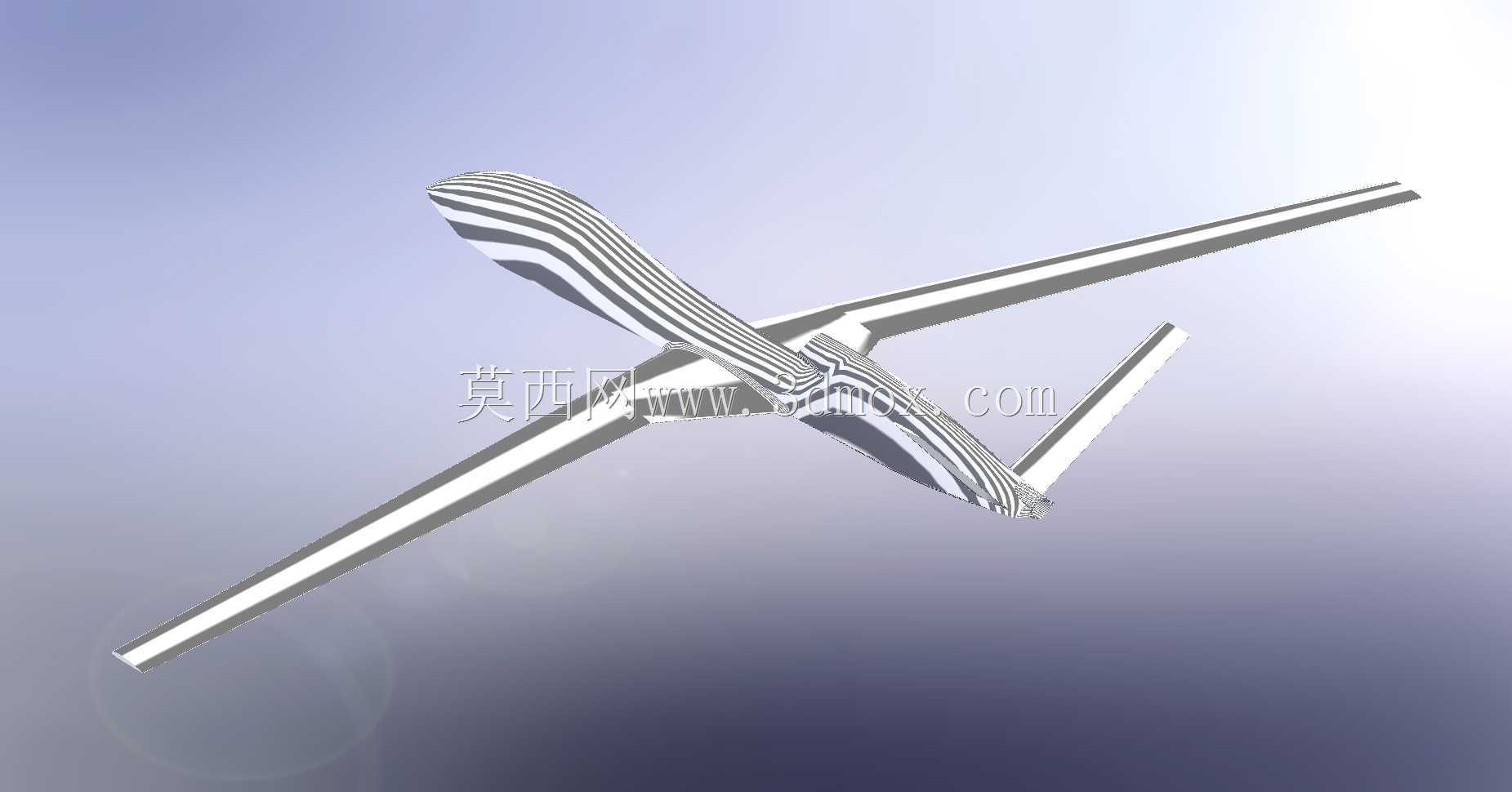

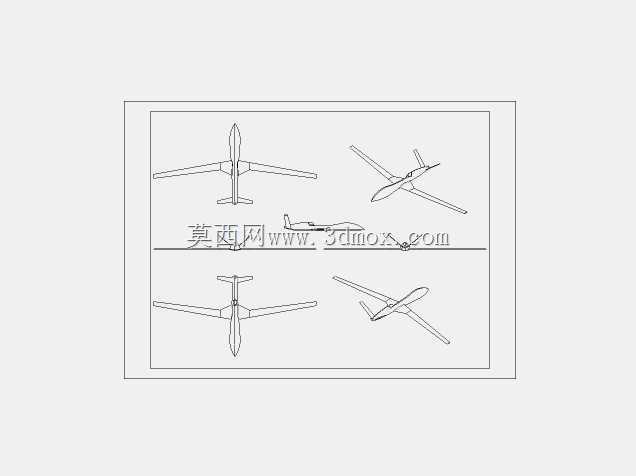

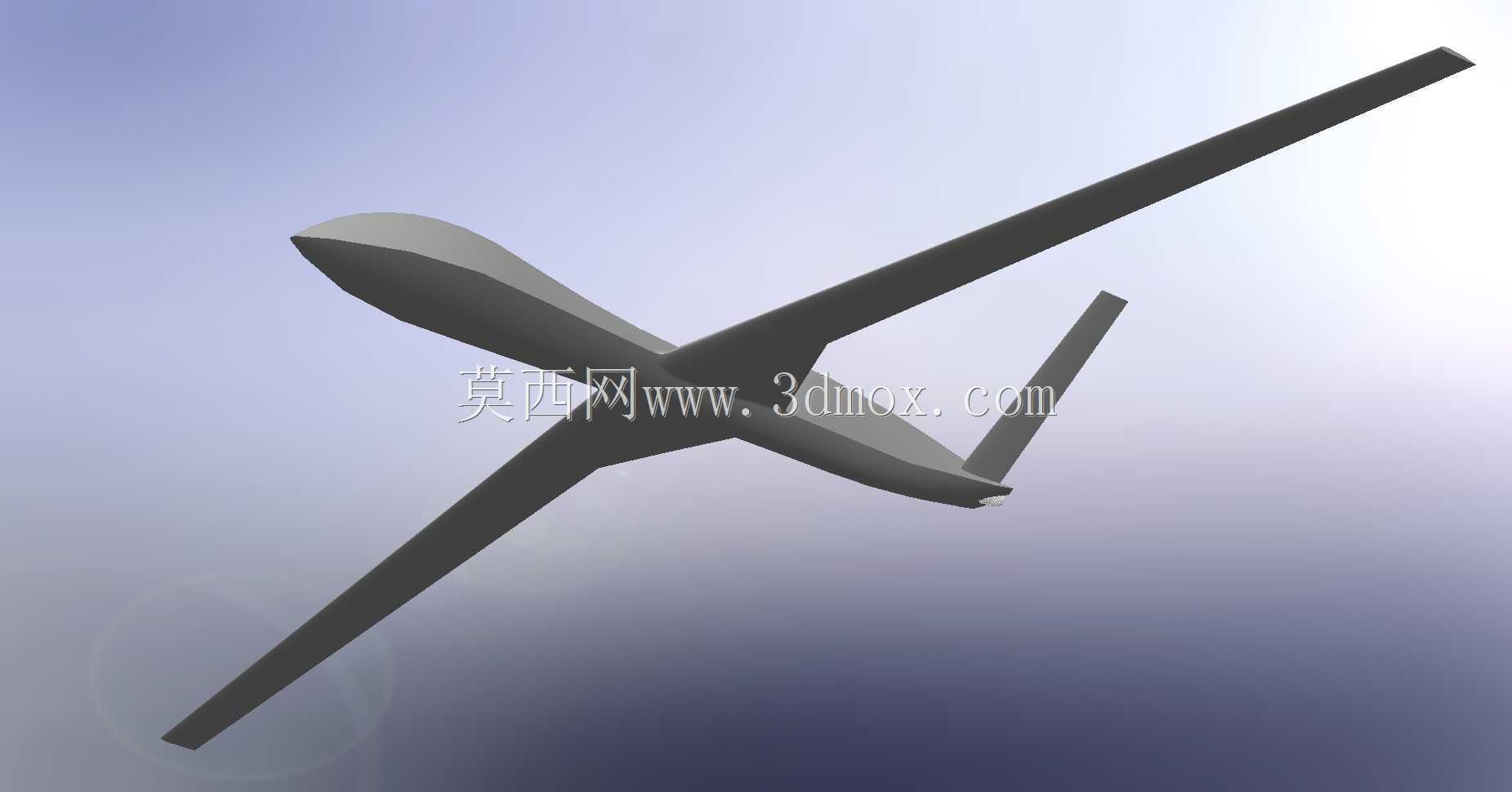

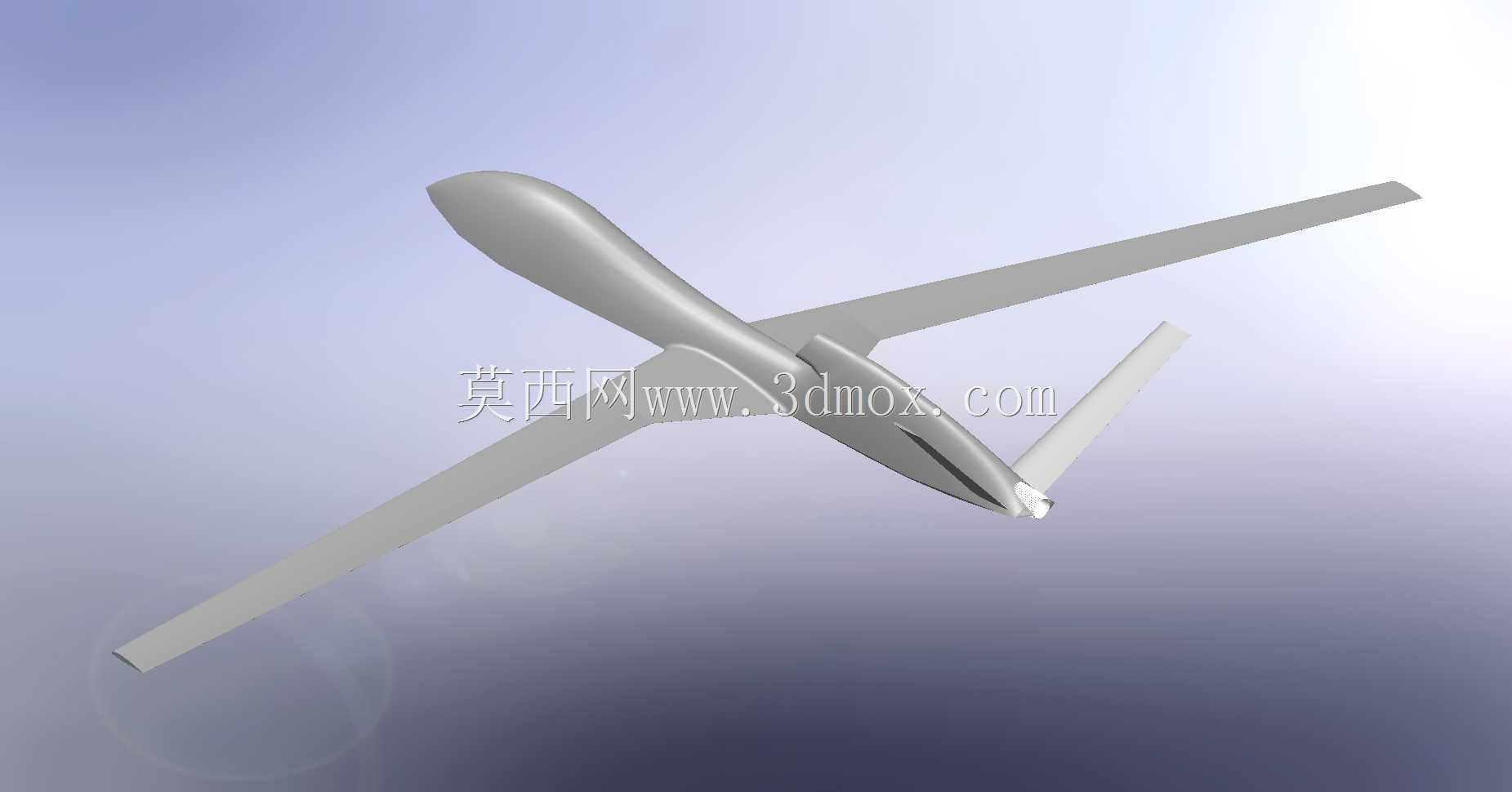

该无人机采用大展弦比飞翼融合布局设计，整体气动外形经过多轮迭代优化，机身与机翼平滑过渡无明显棱角，可有效降低雷达反射截面积，适配高空长航时任务的低可探测性需求。机头位置预留光电侦察载荷安装舱位，可根据任务场景换装合成孔径雷达、高清光电吊舱等不同侦测设备，舱体边缘做了锯齿形修形处理，兼顾结构强度与隐身性能。机翼采用上单翼布置，翼型选用高升阻比低速翼型，翼尖做了切尖处理，能够降低诱导阻力，提升巡航阶段的燃油经济性，机翼内部预留充足空间布置燃油箱与航电设备舱，机翼下方设置有重载挂点安装接口，可挂载精确制导武器或电子干扰吊舱，接口采用标准化快拆设计，可实现地面快速换装不同任务载荷。机身尾部采用背负式进气道布局，进气道口做了格栅化屏蔽处理，可遮挡发动机压气机叶片的雷达反射信号，尾喷口采用扁平化修形设计，能够快速混合高温燃气与外界冷空气，降低红外信号特征。机身中段设置有设备舱与起落架舱，主起落架采用支柱式结构，收放机构完全收纳于机身内部，舱门边缘同样做了密封与修形处理，避免开合状态下破坏整体隐身外形。尾翼采用V型倾斜布置，替代传统垂直尾翼与水平尾翼，在保证航向与俯仰操纵效率的同时，进一步降低侧向雷达反射面积。整体结构设计优先考虑长航时巡航的气动效率与低可探测性需求，所有外露设备均做了保形处理，机身表面无突出的天线与结构件，全部传感设备均采用内嵌或保形天线设计，既减少飞行阻力，也避免外露结构形成强雷达反射源。在安装边界设计上，各任务载荷舱均预留了标准安装导轨与电气接口，可适配不同重量、尺寸的任务模块，机身重心位置经过反复核算，挂载不同载荷时可通过调整燃油配平保持飞行稳定性，机体结构采用复合材料与金属框架混合设计，在保证结构强度满足大过载机动需求的前提下，尽可能降低机身自重，提升有效载荷占比。
