65GHz单端口PCB板载微型SMP同轴连接插座

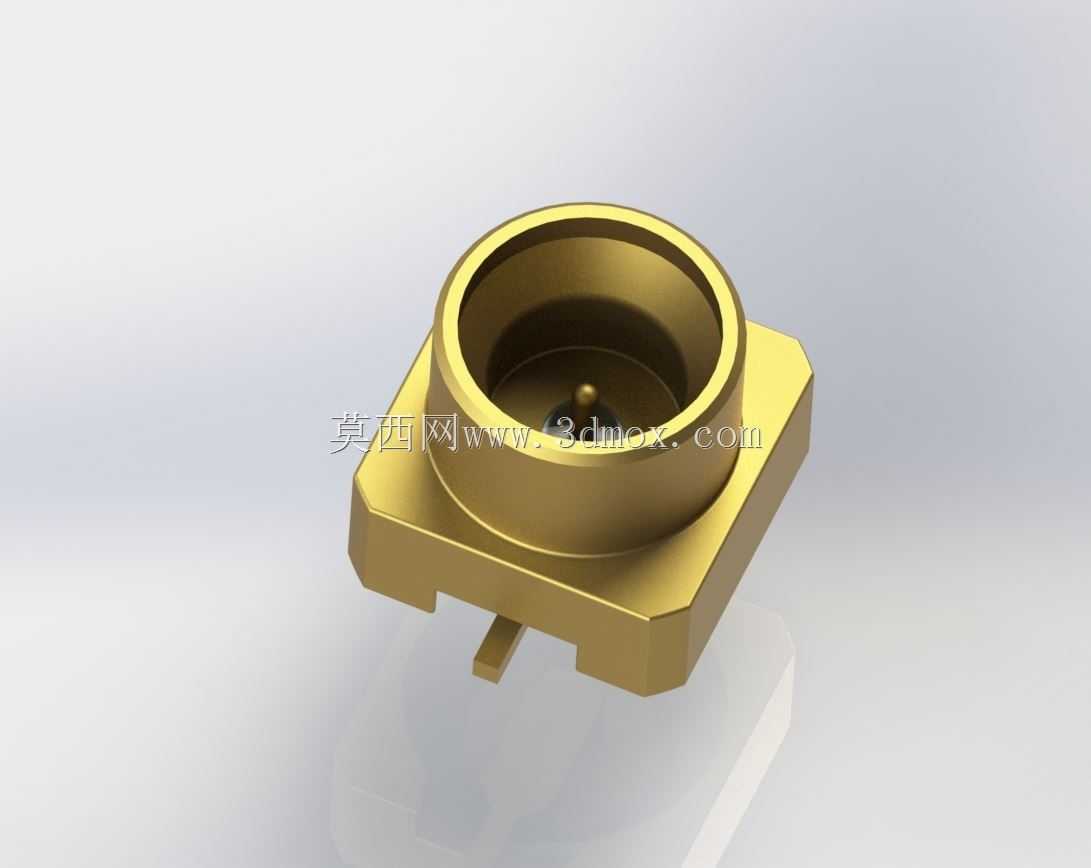

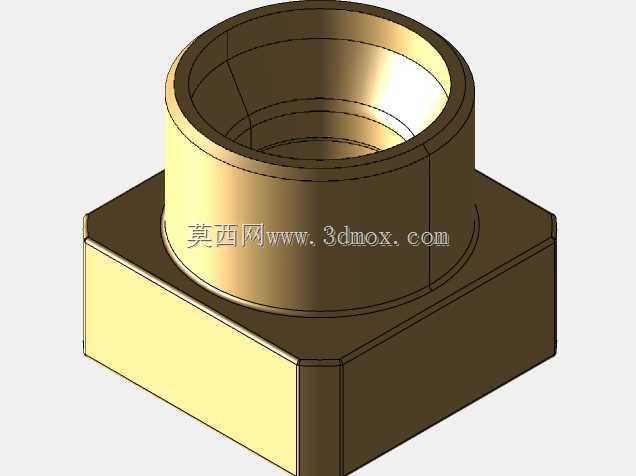

这款微型SMP同轴连接插座，核心面向65GHz频段的高频信号传输场景，在毫米波通信设备、高速测试仪器、相控阵雷达收发组件、小型化射频前端模块中应用广泛，主要承担PCB板间、板与射频线缆组件之间的半刚性同轴信号互联任务，保障高频信号在传输链路中的阻抗连续性，降低信号反射与插入损耗。从实际安装适配来看，该器件采用SMT表面贴装工艺设计，方形法兰底座的四个边角做了定位切边处理，贴装时可直接匹配PCB板上预先蚀刻的焊盘定位标记，无需额外的定位柱辅助就能保证贴装精度，底座下方的接地焊盘与信号引脚的间距严格遵循50欧姆阻抗设计要求，焊接后可实现可靠的接地屏蔽，减少相邻信号链路之间的串扰。设计过程中充分考虑了量产贴装的工艺兼容性，底座的金属外壳采用镀金工艺处理，既提升了焊接时的焊锡浸润性，也能在长期使用中抵御氧化腐蚀，保证接触性能稳定。插座内部的接触端子采用弹性结构设计，带有全止动限位结构，与适配的SMP公头插合时，可限定插合深度，避免过插损坏内部接触件，同时保证插合界面的同轴度误差控制在极小范围内，确保高频段下的信号传输性能稳定。在安装边界上，该插座的整体高度控制在极低范围内，适配薄型化的射频模块堆叠设计，法兰底座的外轮廓尺寸紧凑，可在高密度排布的射频阵列中实现最小间距安装，不会与相邻的其他元器件产生结构干涉。半刚性线缆适配的结构设计，让该插座既可以直接焊接半刚性同轴电缆实现板外信号引出，也可以直接与板对板的SMP转接连接器配合，实现多层PCB板之间的垂直信号互联，在小型化毫米波设备的结构堆叠设计中，能够大幅节省射频链路的占用空间，降低整体模块的体积。建模过程中完整还原了插座的所有细节特征，包括法兰底座的切边、焊接引脚的倒角、内部接触腔的阶梯结构、外壳表面的镀层质感，结构工程师在进行PCB布局、结构件干涉检查、射频链路仿真时，可直接调用该模型进行装配验证，提前预判安装过程中可能出现的结构冲突，优化整体设备的布局设计。
