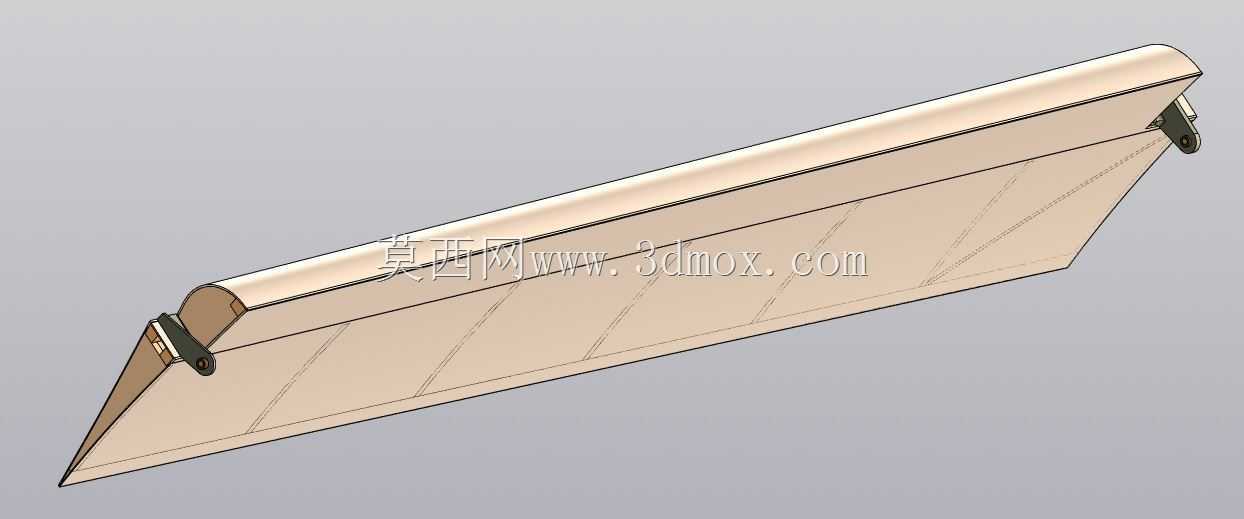

Falco F8飞机副翼结构三维设计

在轻型通用飞机的结构设计体系中，副翼作为横向操纵的核心执行部件，直接决定了飞机滚转操纵的响应精度与飞行姿态控制的可靠性，本次呈现的Falco F8机型副翼结构，是该型飞机机翼操纵系统的关键组成部分。从实际装机场景来看，该副翼安装于机翼后缘外侧段，通过上下偏转改变机翼两侧的升力差，实现飞机的滚转机动，在日常飞行中承担转弯、姿态修正、特技机动时的横向力矩输出功能，是保障飞行操纵品质不可或缺的构件。从功能特性上看，该副翼采用单梁式薄壁结构设计，翼型剖面与主机翼翼型平滑过渡，避免舵面偏转时出现气流分离导致的操纵效率下降；前后缘做了流线修型，前缘配置铰接安装座，通过铰链与机翼后梁的支座连接，保证舵面偏转时的转动同轴度，减少操纵过程中的卡滞风险；舵面后缘为锐利修边，能够在小偏转角度下提供足够的气动效率，降低飞行员的操纵力输入需求。设计过程中优先考虑了结构减重与刚度的平衡，舵面内部沿展向布置多道加强筋，既保证高速飞行下舵面不会出现气动弹性变形，又将整体重量控制在合理区间，避免增加机翼的额外载荷。安装边界方面，该副翼的展长匹配Falco F8机翼外侧段的后缘长度，弦长为机翼当地弦长的固定比例，铰接点的位置设计兼顾了操纵力矩与偏转行程需求，最大偏转角度符合轻型运动类飞机的适航操纵要求，与机翼后缘的接缝间隙控制在气动设计允许范围内，减少巡航状态下的寄生阻力。从结构细节来看，舵面两端的端板设计能够抑制翼尖绕流对舵面效率的干扰，铰接位置的衬套安装位预留了足够的维护空间，方便日常检查与磨损件更换，舵面表面的蒙皮分块设计兼顾了成型工艺性与结构密封性，避免飞行中气流进入舵面内部产生额外振动。在实际工程应用中，这类副翼结构的三维数模可直接用于后续的工艺成型、装配干涉检查以及操纵系统的运动仿真，通过数模可提前验证舵面全偏转行程内与机翼结构、襟翼构件的间隙是否满足要求，避免装机阶段出现装配干涉问题；同时该结构的设计思路也可作为同类轻型飞机副翼设计的参考，尤其是在薄壁舵面的刚度匹配、铰接点位置优化方面，具备实际的工程参考价值，能够帮助结构设计人员快速完成同类部件的方案迭代，减少前期方案论证的重复工作量。
