飞翼布局隐身无人侦察飞行器结构设计

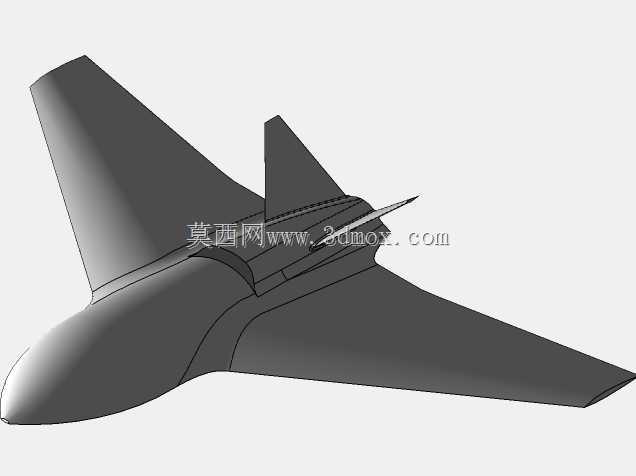

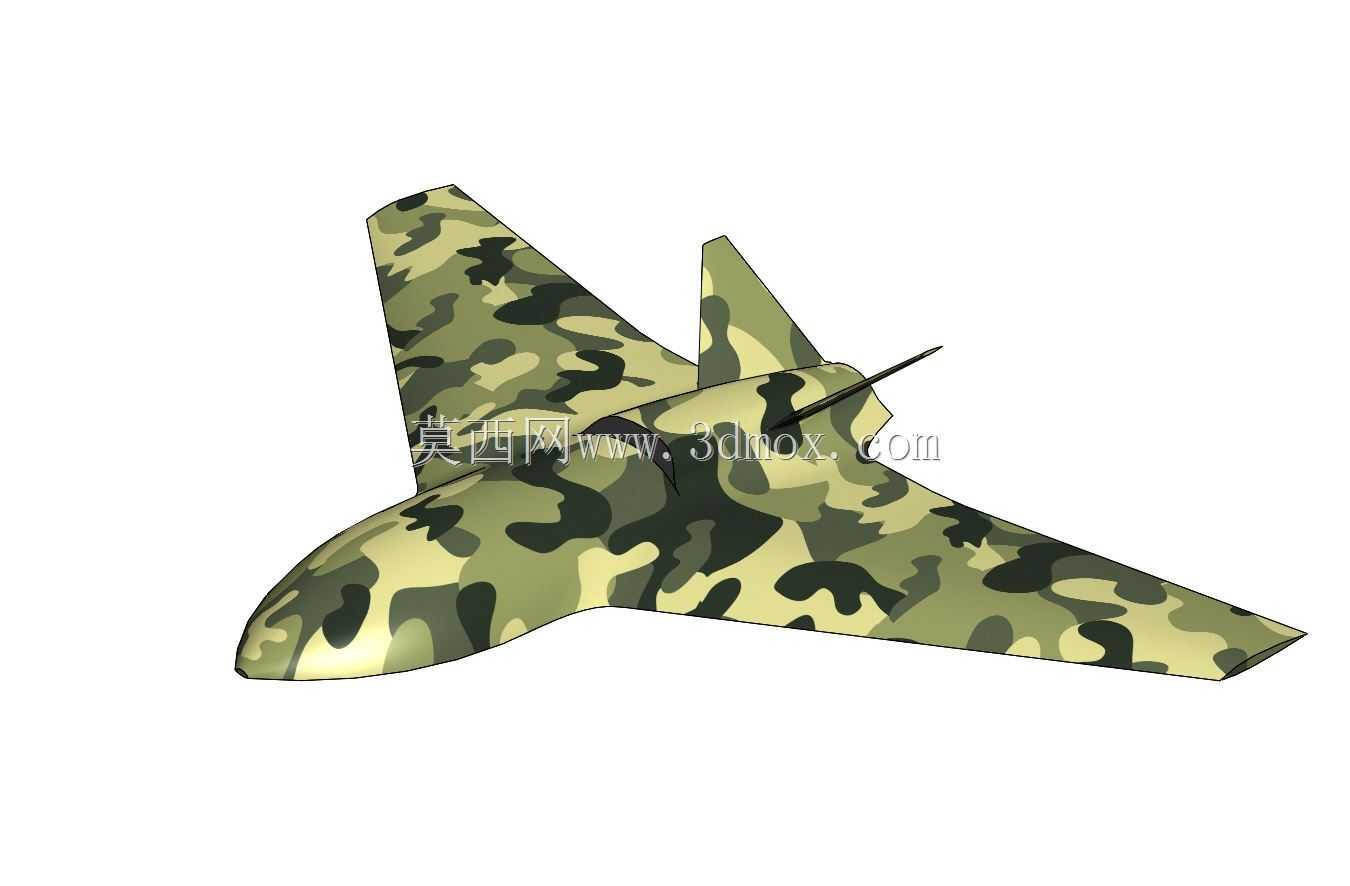

这款飞翼构型无人飞行器的结构设计，核心围绕低可探测性需求与长航时巡航效率展开，整体采用无垂尾翼身融合布局，将机身与升力面完全整合为连续曲面，从根源上消除常规布局飞行器垂尾、平尾与机身衔接处的角反射效应，同时大幅降低全机浸润面积，优化巡航阶段的升阻比表现。从气动设计逻辑来看，前缘后掠角经过多轮迭代匹配，兼顾高亚音速巡航下的激波阻力控制与低速起降阶段的升力系数要求，后缘采用多段式操纵面设计，替代常规垂尾的航向稳定与控制功能，通过左右操纵面的差动偏转实现航向配平，配合翼面后缘的升降副翼完成俯仰、滚转方向的姿态调整，整套操纵面的偏转行程与舵效匹配，均按照小型无人飞行器的舵机扭矩输出边界做了适配，无需大扭矩舵机即可满足全飞行包线内的操纵需求。在实际应用场景中，这类飞翼布局无人机可承担前沿战术侦察、空域巡防、电磁环境监测等任务，翼身融合的内部连续空间可灵活搭载光电探测载荷、小型信号接收设备或任务传感模块，载荷舱设置于机身重心附近区域，避免载荷重量变化对全机重心配平造成过大干扰，同时机身内部预留的设备安装空间，可按照任务需求快速更换不同功能模块，适配不同场景下的作业要求。结构设计层面，全机外曲面均保持G2连续过渡，没有突兀的结构凸起，既保证了气动流场的平顺性，降低飞行过程中的摩擦阻力与气流分离风险，也能满足隐身设计中对曲面连续度的要求，减少雷达波的镜面反射。从安装边界来看，整机外轮廓尺寸适配小型弹射起飞装置的挂载要求，也可通过车载滑轨完成起飞部署，机身下部预留的载荷接口符合通用小型无人机的载荷安装标准，无需额外改装即可搭载市面主流的小型光电吊舱、航拍模块等设备，起落架区域的结构预留位置可根据任务需求选装轮式起降结构或滑橇式起降结构，分别适配跑道起降与野外无铺装场地起降的需求。在细节设计上，翼尖部分采用切尖处理，降低翼尖涡流诱导阻力的同时，也能减小整机的横向尺寸，满足储运过程中的空间边界要求，机身进气道采用背负式布局，与上翼面完全融合，既避免地面起降阶段吸入杂物，也能进一步降低下方雷达波照射下的腔体反射效应，进气道内部的流道设计匹配小型动力系统的进气流量需求，保证全飞行包线内的动力进气效率。
