环形多工位旋转装配工装夹具结构

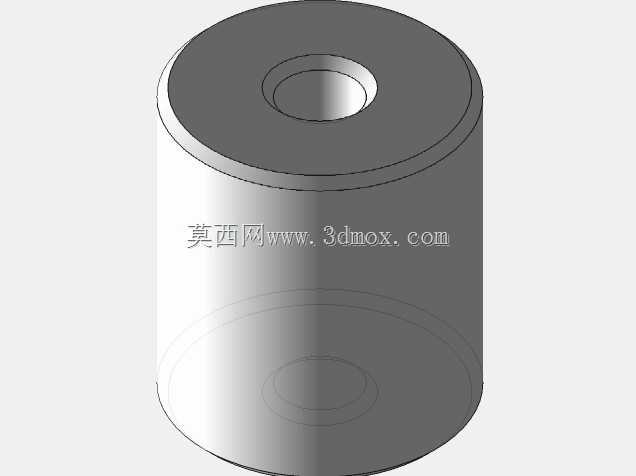

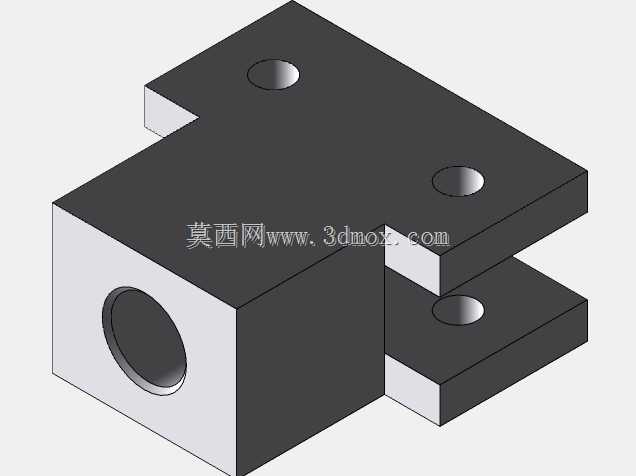

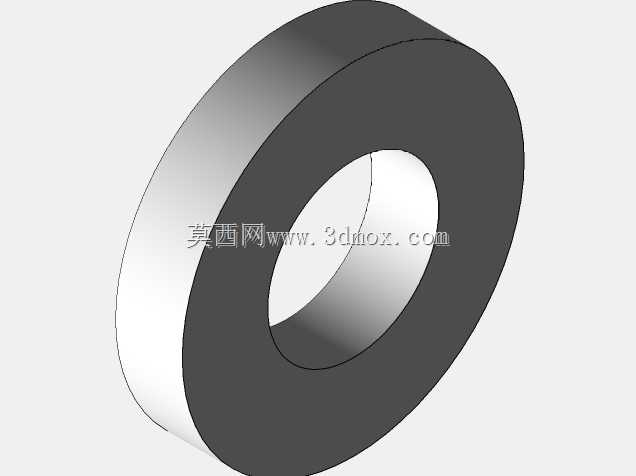

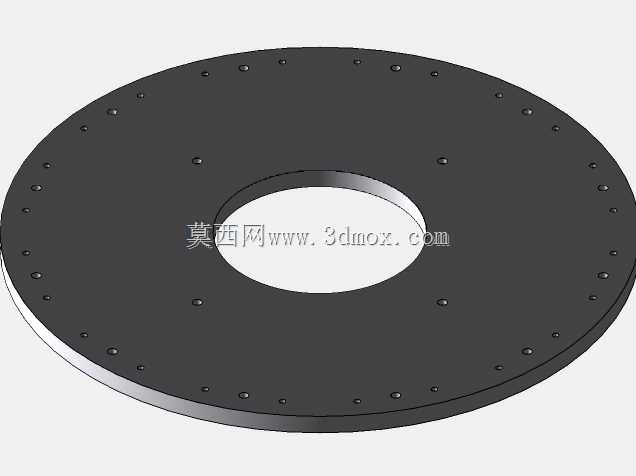

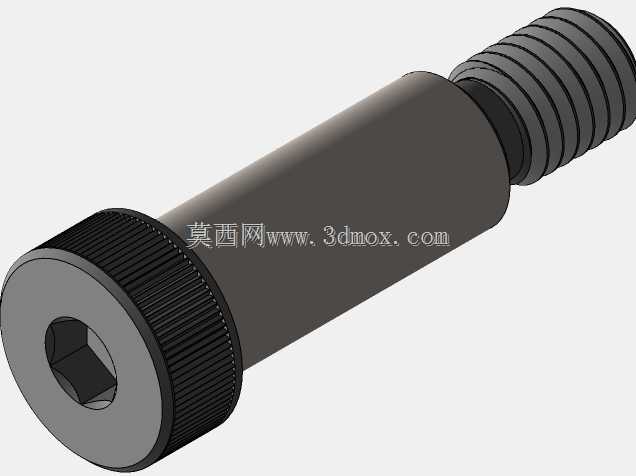

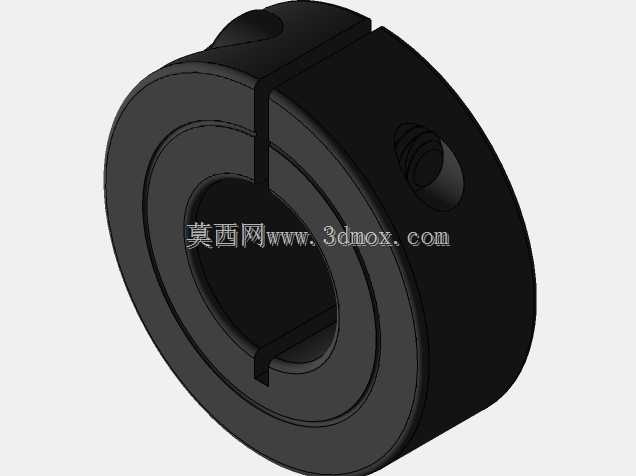

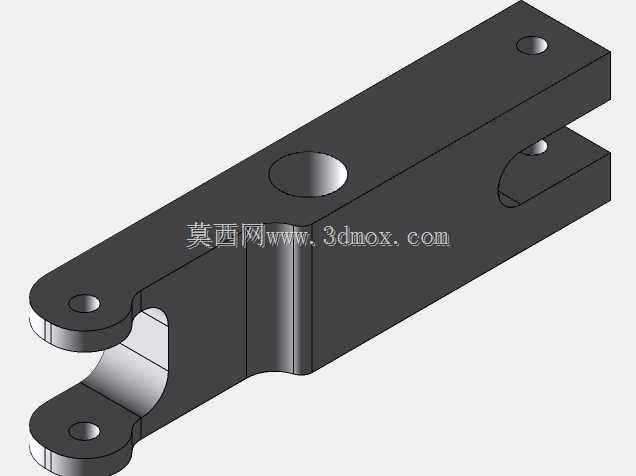

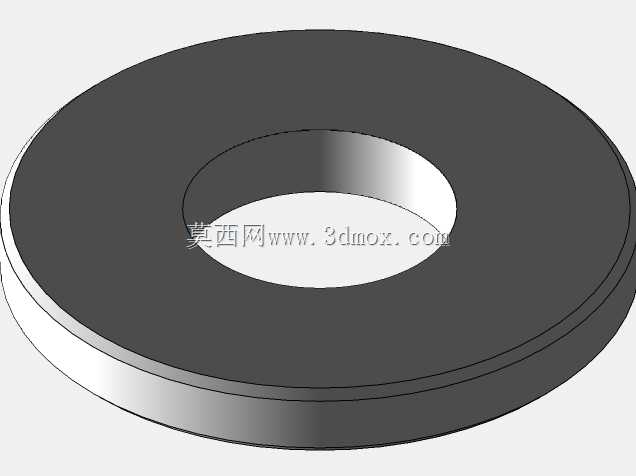

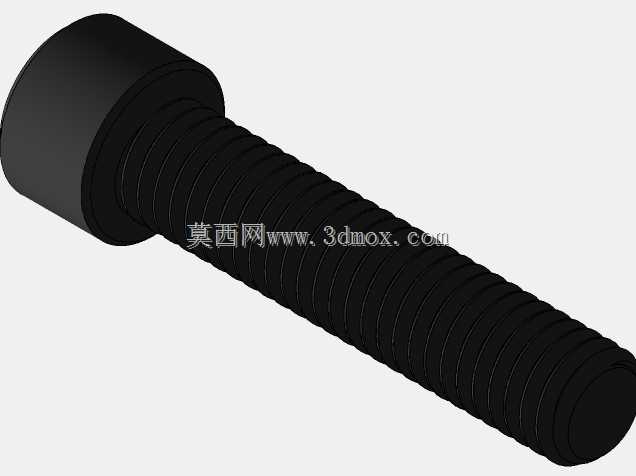

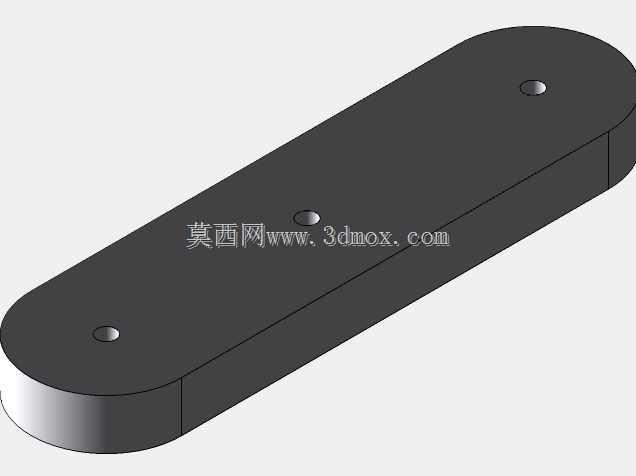

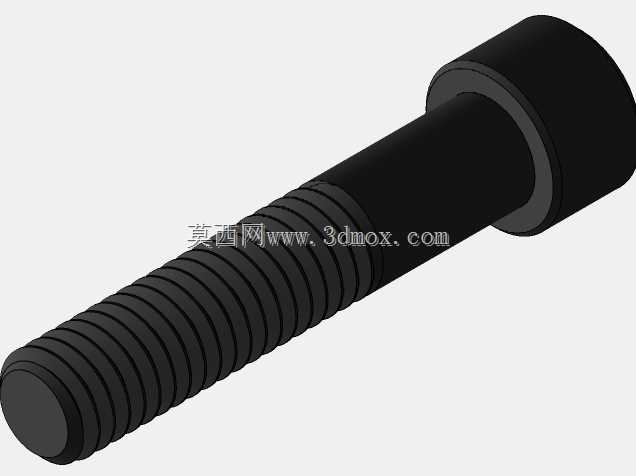

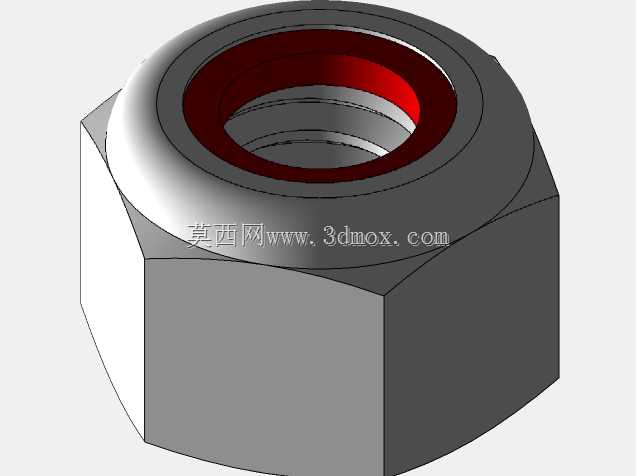

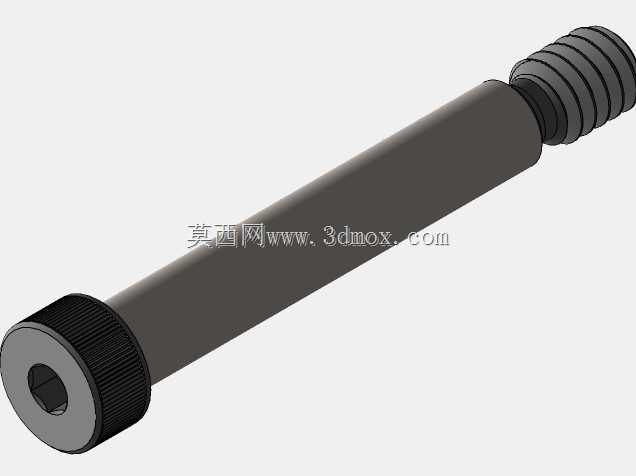

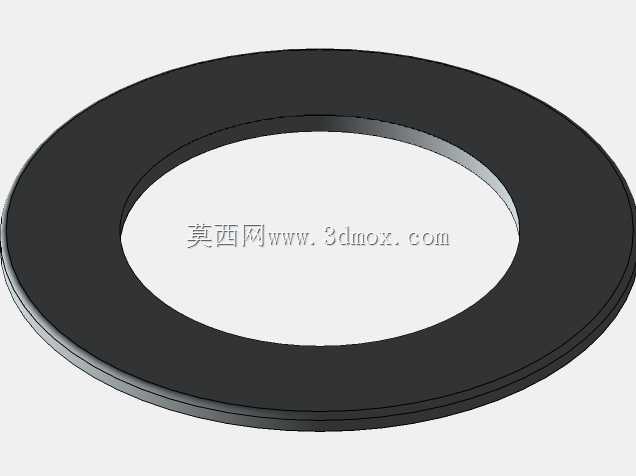

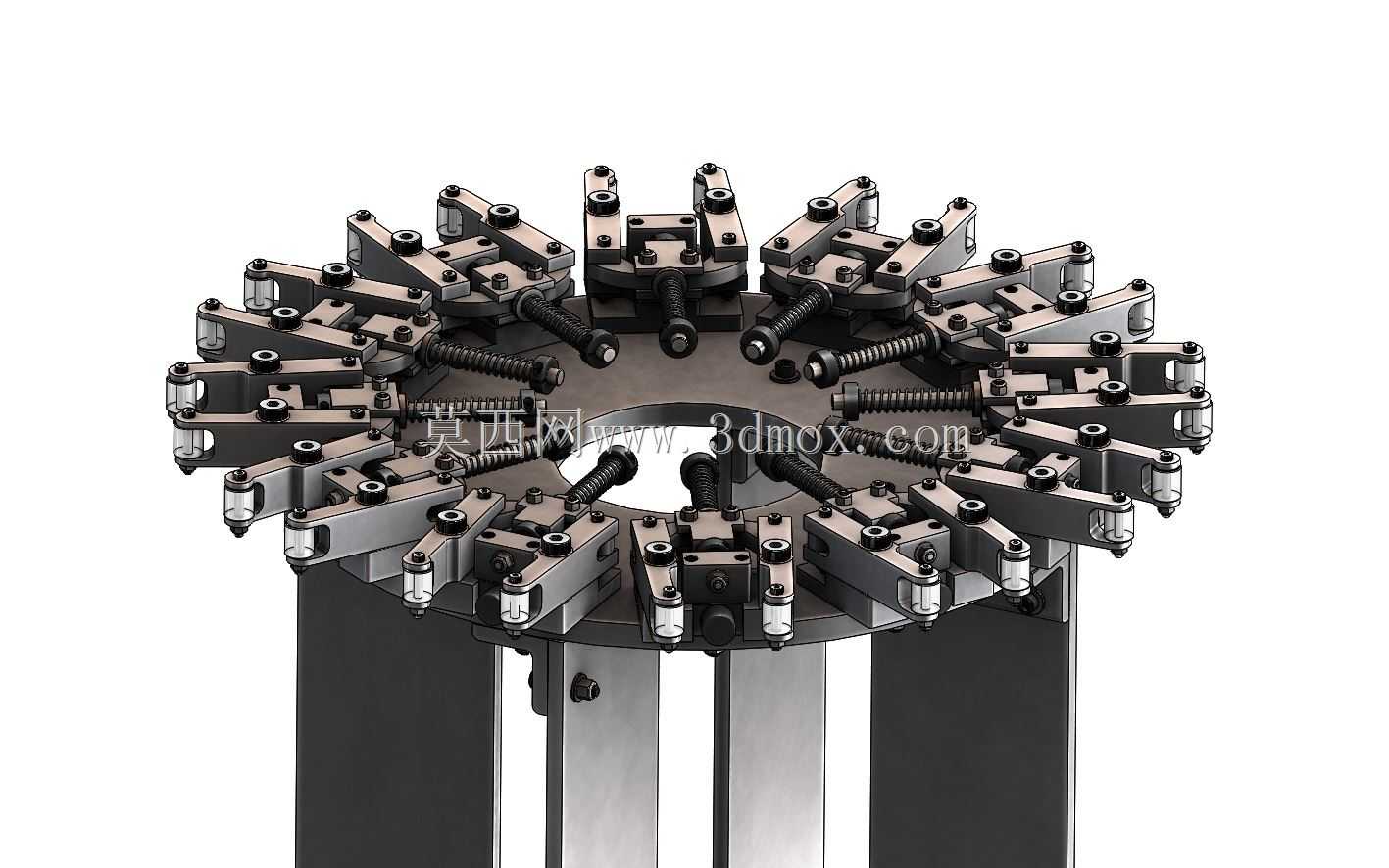

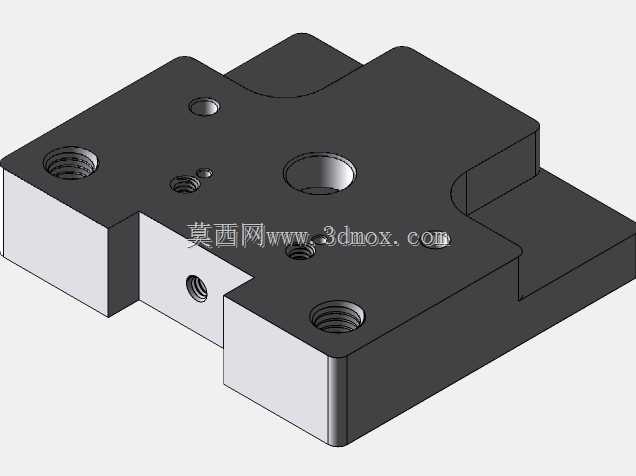

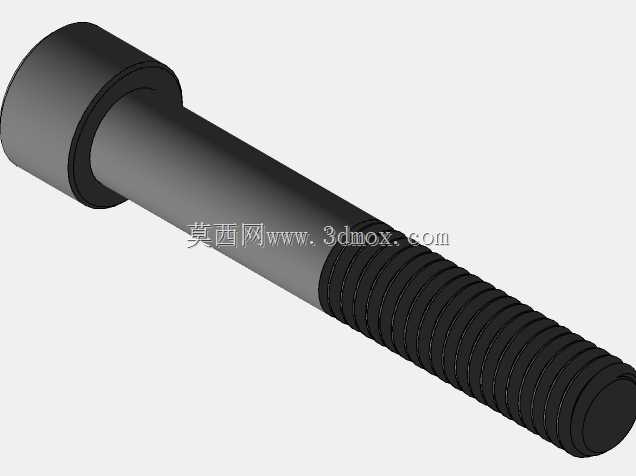

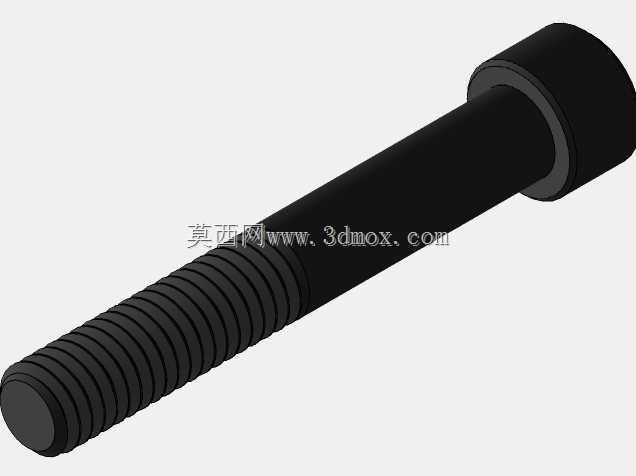

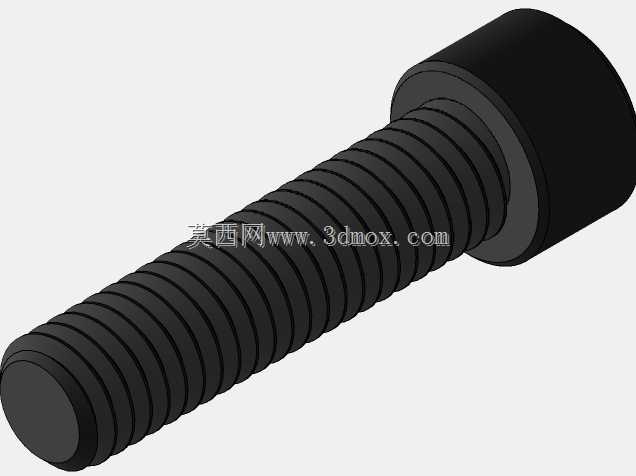

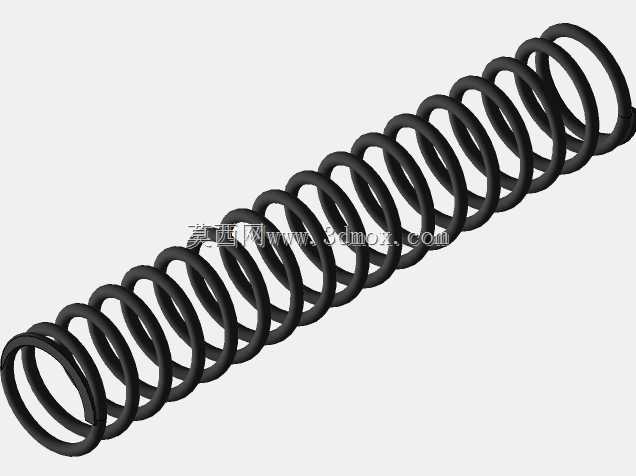

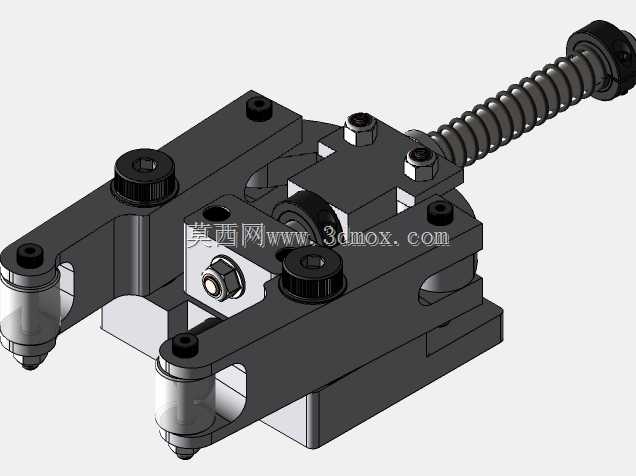

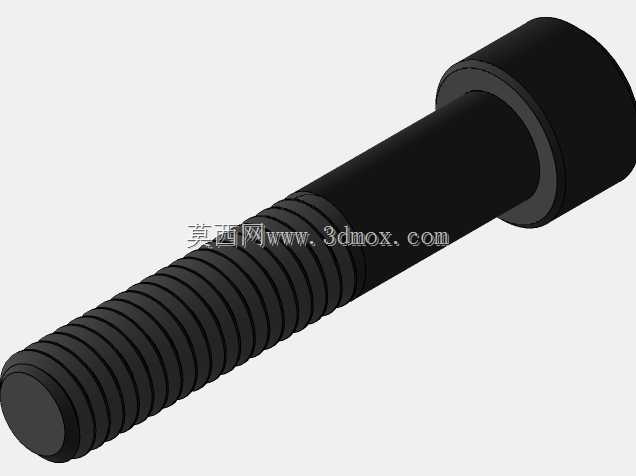

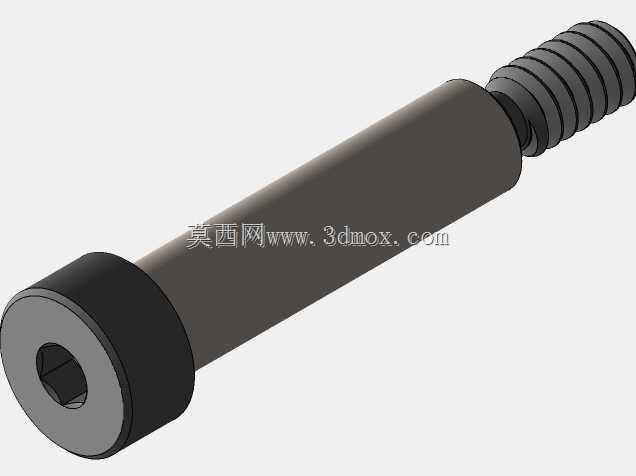

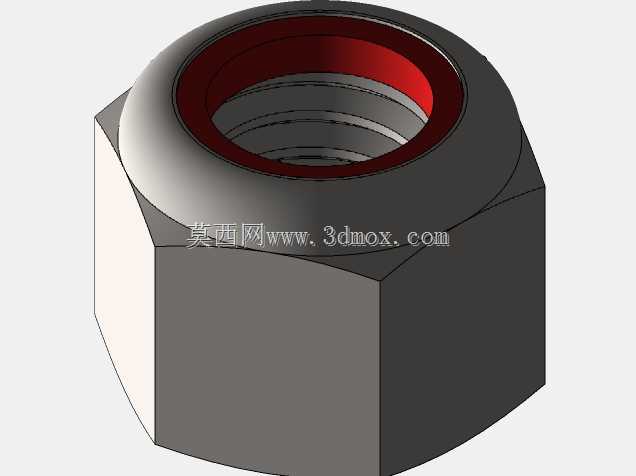

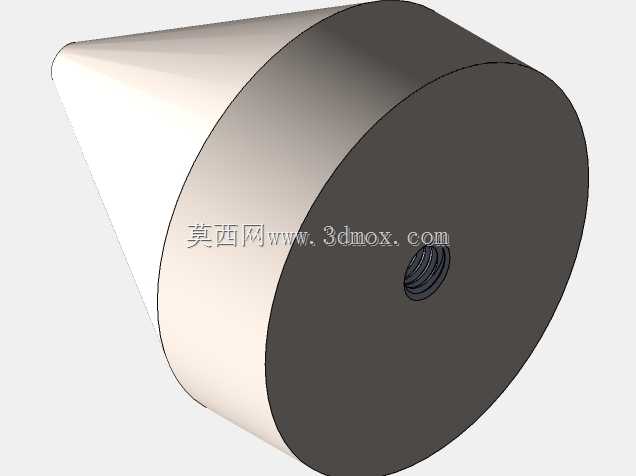

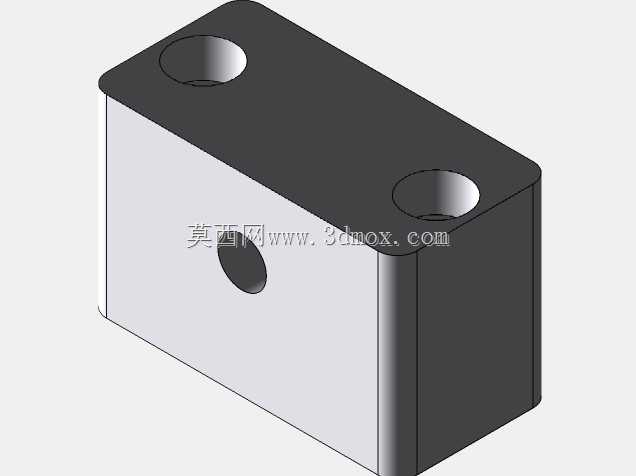

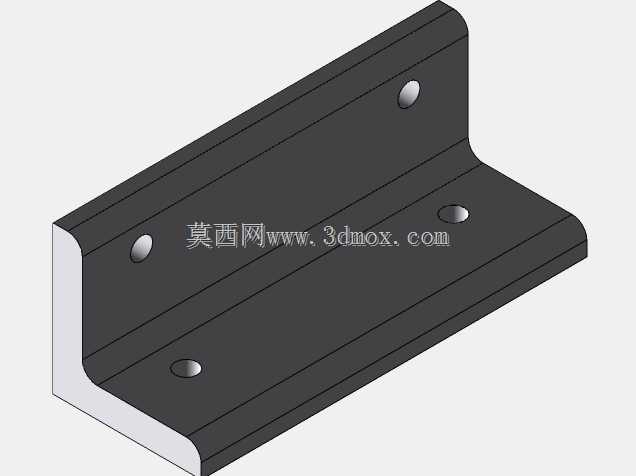

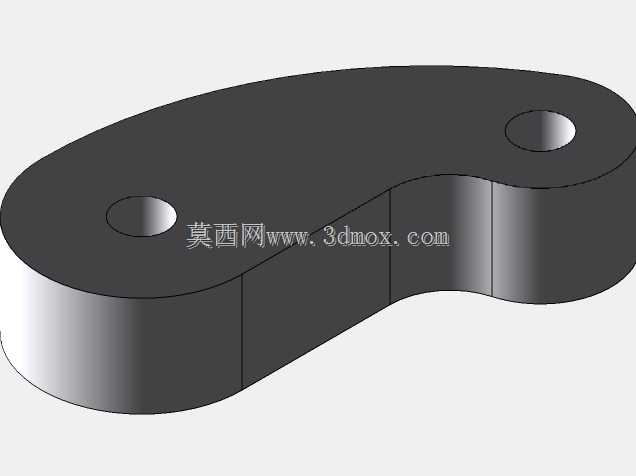

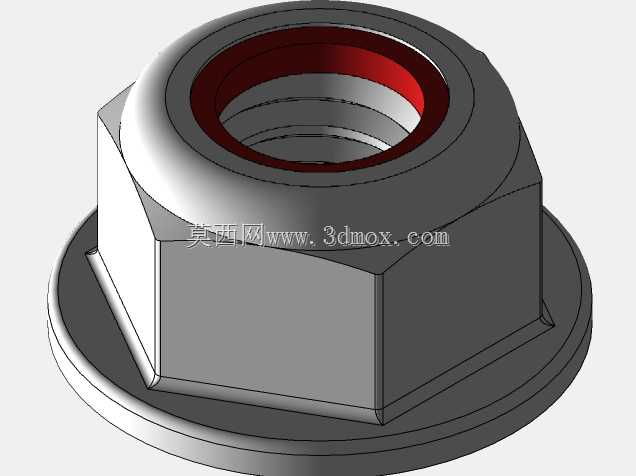

　　这款环形多工位旋转装配夹具，主要面向批量零部件的装配工序场景设计，常见于小型精密零件、五金组件、电子接插件等产品的组装生产线中，可适配回转式装配工作台的安装需求，替代单工位手动装夹的低效作业模式。从结构布局来看，整体采用中心对称的环形排布设计，圆周方向均匀布置16组独立夹爪单元，夹爪单元通过预压弹簧提供初始夹紧力，配合螺栓调节结构可适配一定尺寸范围内的工件装夹，无需针对单一规格工件定制整套夹具，换型时仅需调整夹爪的伸出长度与弹簧预紧量即可完成适配，大幅降低多品种小批量生产的工装投入成本。夹爪的接触端采用硬质合金镶块设计，避免长期装夹过程中出现磨损导致的定位精度下降，每个夹爪单元都通过独立的螺栓固定在环形基座上，

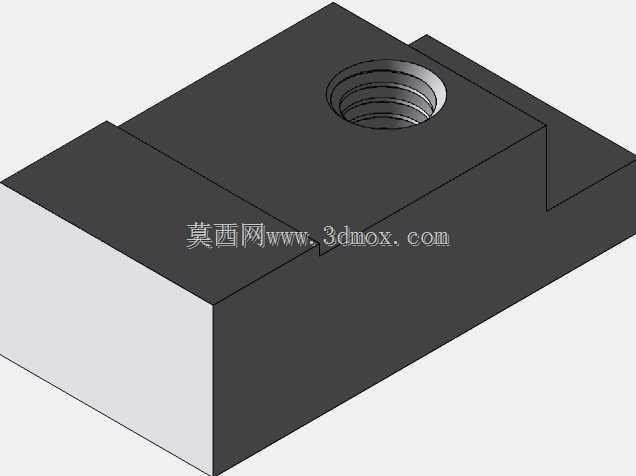

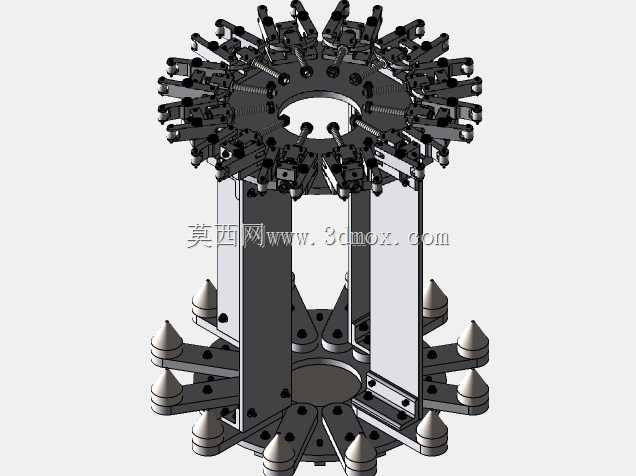

　　单个夹爪出现磨损或故障时可单独拆卸更换，无需拆解整套夹具，减少产线停机维护的时间。基座下方设置的四根立式支撑柱，可直接与回转工作台的T型槽通过螺栓连接，安装时需保证夹具中心与回转工作台的回转中心同轴度误差控制在0.02mm以内，避免旋转过程中出现偏载导致的工位定位偏差。支撑柱的高度设计预留了装配作业的操作空间，作业人员可在夹具旋转至对应工位时，完成工件的放置、零件组装、螺丝锁付、检测等多道工序，旋转过程中夹爪的夹紧力保持稳定，不会因离心力出现松脱，弹簧的预紧力经过匹配设计，既可以保证工件装夹稳固，又不会因夹紧力过大导致薄壁工件出现装夹变形。在实际应用中，这类夹具常配合间歇式回转驱动机构使用，每个工位对应一道装配工序，

　　可实现工件的上料、组装、检测、下料全流程的循环作业，相比直线式装配工装，环形布局的占地面积更小，工位排布更紧凑，作业人员的操作动线更短，单班产能可提升40%以上。夹爪的开合行程经过优化设计，可兼容直径在5mm至30mm范围内的轴类、盘类小型工件，针对异形工件也可通过更换夹爪接触头的方式实现适配，整套夹具的所有零部件均采用模块化设计，加工工艺性良好，夹爪基座、支撑柱等结构件采用45号钢调质处理，表面做发黑防锈处理，可适应车间内的油污、粉尘作业环境，长期使用不易出现锈蚀或结构变形。设计过程中重点考虑了装夹的重复定位精度，每个夹爪单元的安装定位面都经过磨削加工，装夹重复定位精度可控制在0.01mm以内，可满足精密装配工序的精度要求，避免因装夹偏差导致的装配不良问题。
