气动式构件静载性能测试试验装置

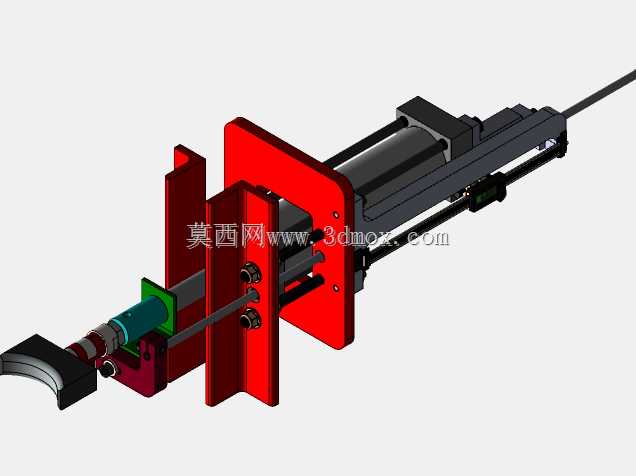

　　该试验装置主要面向小型结构件、零部件的静态载荷性能验证场景，常见于实验室材料性能测试、产线来料力学性能抽检、产品研发阶段的结构强度校核环节，可完成恒定载荷下的形变量测试、承载极限验证、长期静载蠕变观测等测试任务，替代传统人工配重加载的低效测试方式，加载力值输出稳定可控，可适配不同外形尺寸的被测件装夹需求。装置整体采用卧式布局设计，核心加载单元采用标准气动气缸作为动力输出源，搭配双直线光轴导轨作为加载滑台的运动导向结构，可保证加载过程中施力方向始终与被测件装夹基准同轴，避免偏载带来的测试数据误差。前端装夹模块采用可换式夹具接口，可根据被测件的外形结构更换对应适配的压头、夹块，图中展示的弧形压头可适配曲面构件的端面加载需求，

　　装夹座预留多组T型槽安装位，可灵活调整夹具的安装位置，适配不同长度规格的被测件安装。设计阶段优先考虑了安装边界的适配性，整体底座采用加厚钢板焊接结构，底部预留标准设备安装孔位，可直接固定在混凝土试验台或者工业铝型材工作台上，不需要额外制作过渡安装板；加载滑台的行程范围覆盖常规小型构件的测试长度需求，气缸伸出端搭配力值传感器接口，可外接数显力值表实时读取实际加载力值，配合导轨侧方安装的位移传感模块，可同步采集加载过程中被测件的形变量数据，不需要额外搭建测量支架。装置的气动管路采用内嵌式布局，所有气管均沿底座内侧走线，避免试验过程中管线剐蹭被测件或者影响操作人员装夹作业，气源处理单元集成在装置尾部侧方，

　　可手动调节输出气压大小来控制加载力值，同时配备保压阀组，可实现长时间恒定载荷保压测试，满足长期静载蠕变测试的工况需求。滑台与导轨之间采用自润滑直线轴承配合，长期往复加载运行不需要频繁加注润滑脂，维护成本较低；前端夹具的锁紧结构采用快拆式设计，更换不同压头或者夹块时不需要完全拆卸整个装夹座，仅需松开锁紧螺钉即可完成配件更换，可大幅缩短不同测试项目切换的准备时间。整体结构的受力路径经过优化，加载过程中底座的形变量控制在极小范围内，不会因为自身结构变形影响最终测试结果的准确性，所有外露的结构件均做了倒角处理，避免操作人员装夹过程中被尖锐边角划伤，符合实验室设备的安全设计规范。
