仿SOSS-103隐形暗装十字连接铰链结构

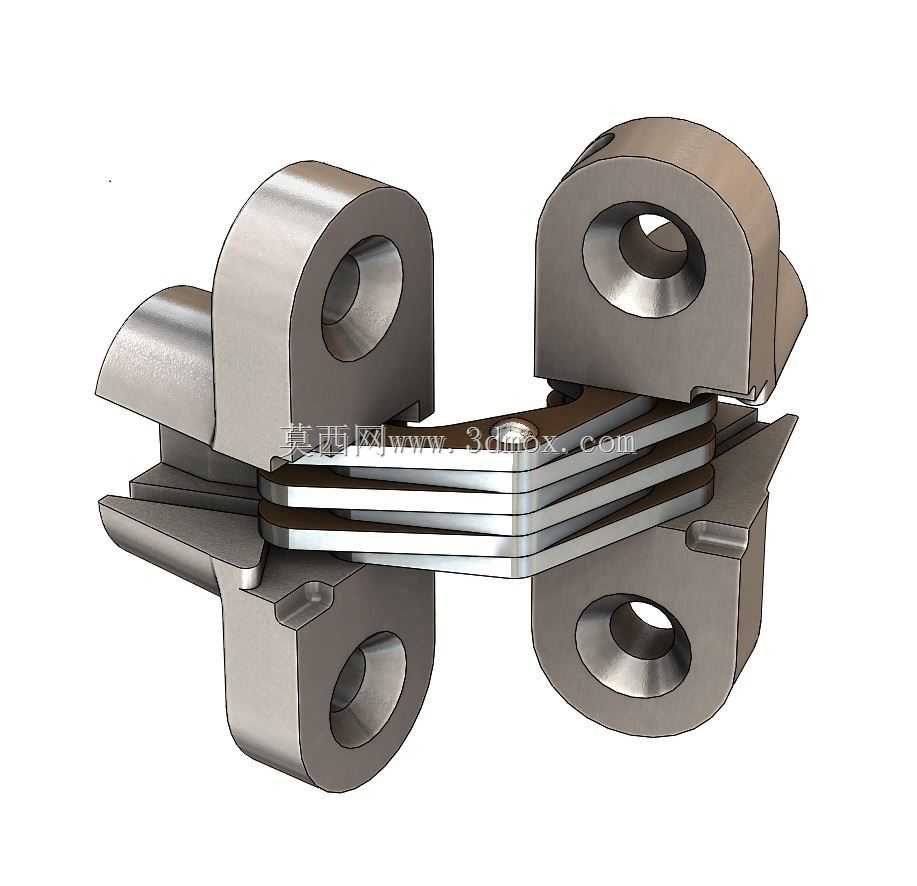

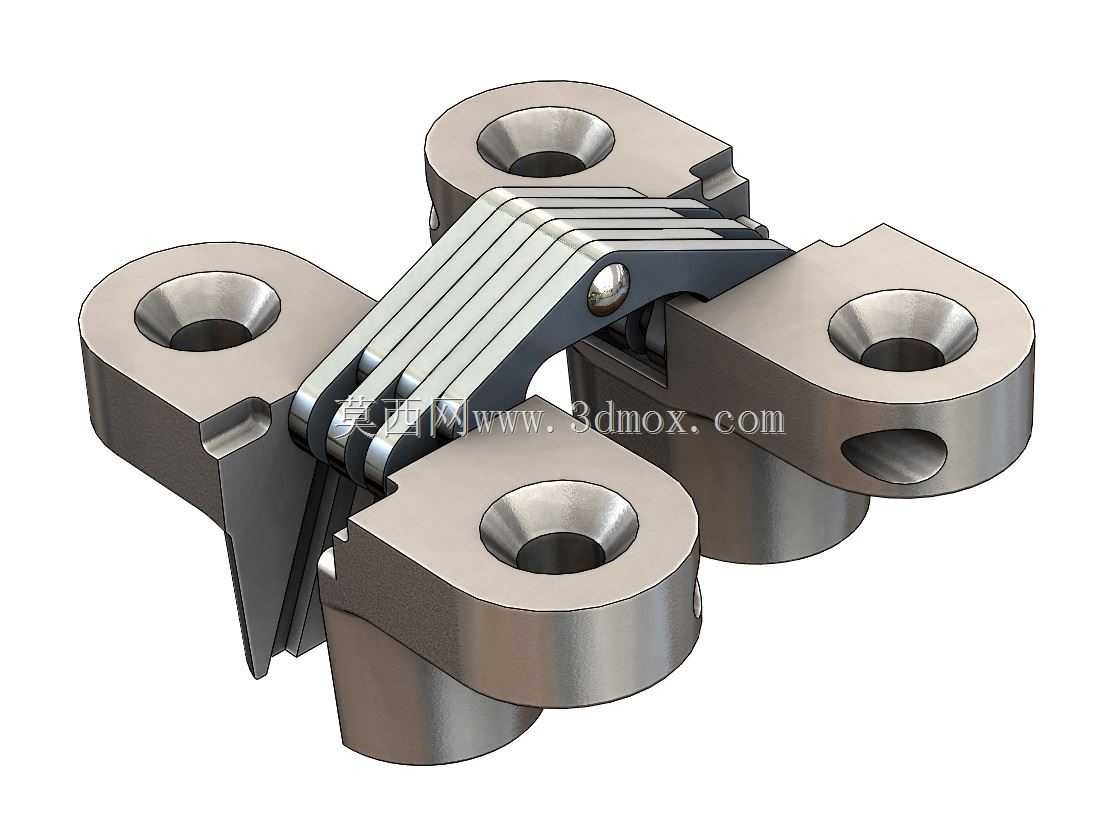

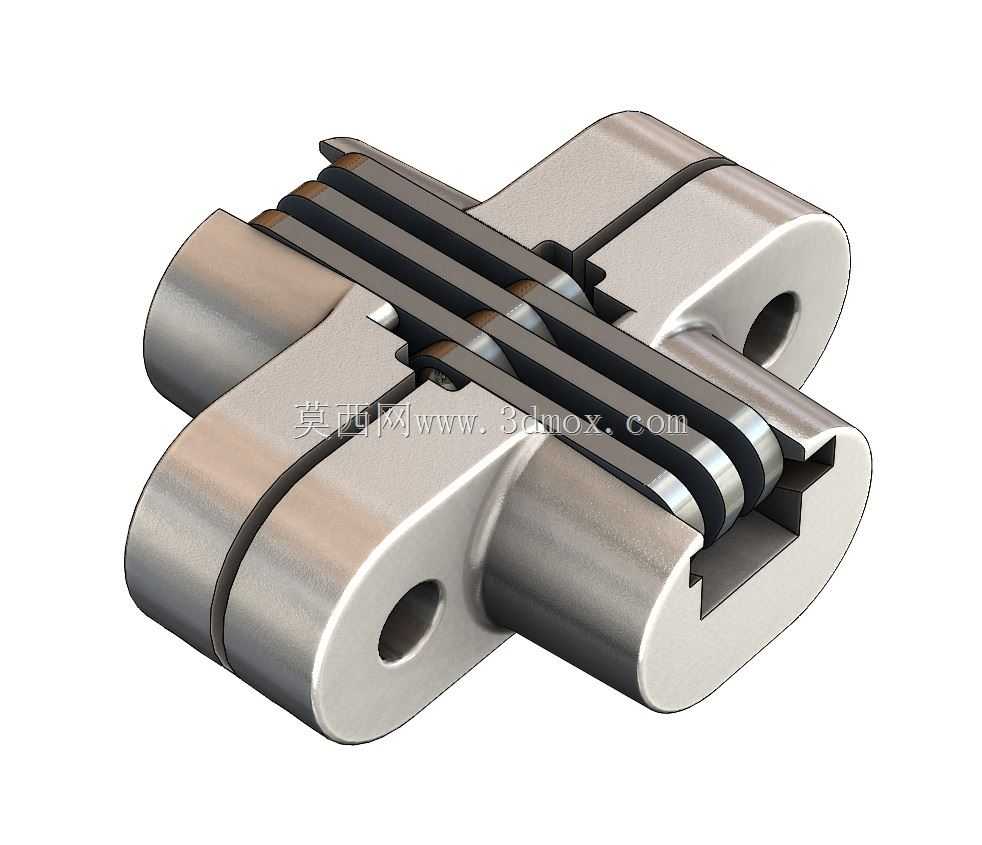

　　这款暗装十字铰链的结构设计参考了市面常见的隐形合页构型，核心应用场景集中在需要实现门扇与门框齐平安装的暗门、隐形门、折叠柜门以及小型设备检修门场景，区别于外露式合页，安装完成后铰链主体完全隐藏在门扇与安装基材的内部，不会破坏饰面的整体平整度，适配极简风格的室内装修、精密设备舱门、家具暗格等对外观完整性要求较高的使用场景。从功能特性来看，该铰链采用多层叠片交叉铰接的结构形式，通过多组转轴的联动实现门扇的180度范围内开合动作，开合过程中叠片之间沿转轴做相对转动，不会出现结构干涉，同时两端的安装座分别设置了沉头安装孔，可通过沉头螺丝将铰链两端分别固定在门扇与门框的预开槽位内，安装后铰链的铰接部分完全藏入槽内，

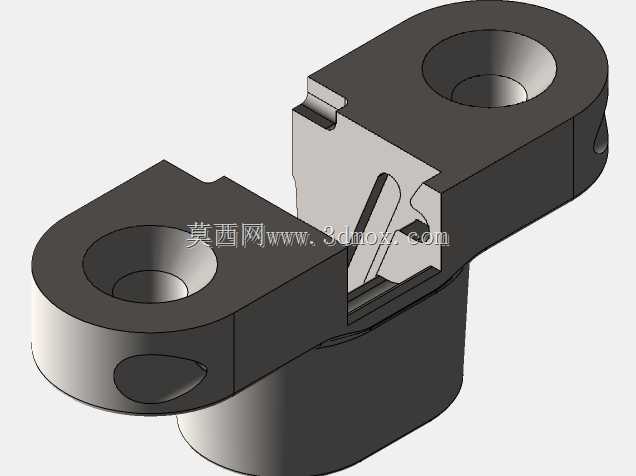

　　门扇闭合时从外部完全看不到铰链结构。设计过程中优先考虑了安装边界的适配性，两端安装座的轮廓做了圆角过渡处理，避免开槽时出现应力集中的尖角，同时叠片部分的厚度做了等比例分配，保证开合过程中每层叠片的受力均匀，不会出现局部应力过大导致的变形问题；需要说明的是，该结构的内部几何细节做了功能性简化，没有完全复刻原厂产品的内部公差配合细节，完全可以满足功能验证、结构演示、安装位预留参考的使用需求。从安装尺寸边界来看，该铰链的整体厚度适配常规18mm厚度以上的板材安装，开槽深度仅需匹配铰链叠合状态下的总厚度即可，安装座上的安装孔位间距符合常规暗装铰链的通用开孔尺寸，不需要额外定制特殊的开孔模具，

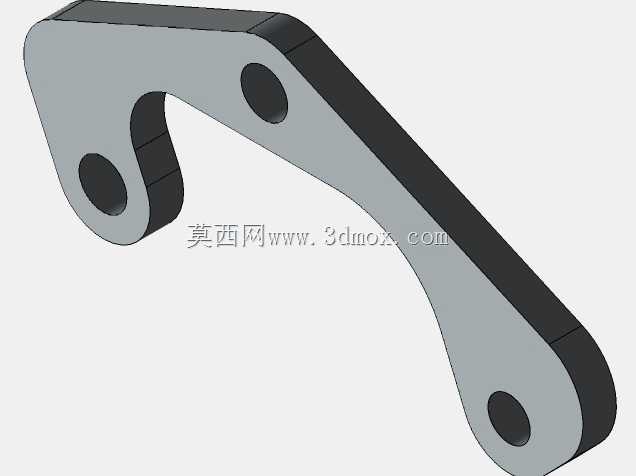

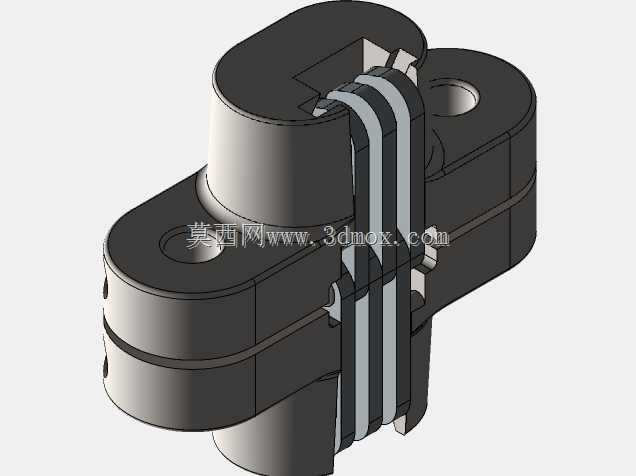

　　现场安装时仅需在门扇和门框对应位置开出匹配安装座轮廓的凹槽，将铰链两端分别嵌入槽位锁紧螺丝即可完成安装，不需要额外的调节配件。在实际选型使用时，可根据门扇的重量选择对应数量的铰链进行排布，常规尺寸的室内暗门单扇配置3组该款铰链即可满足承重需求，开合过程中铰链的转动阻尼均匀，不会出现卡顿或者松旷的问题，叠片之间的间隙预留了足够的润滑脂存储空间，长期使用也不会出现异响问题。该结构的建模逻辑完全围绕实际装配关系搭建，每个叠片、转轴、安装座都做了独立的零件拆分，可直接用于结构干涉检查、安装位模拟、3D打印样件验证等场景，对于需要做隐形门结构设计、家具五金选型的从业者来说，可以直接参考该结构的尺寸边界预留安装空间，不需要重新测绘铰链的外形尺寸，能够有效缩短前期方案设计的周期。
