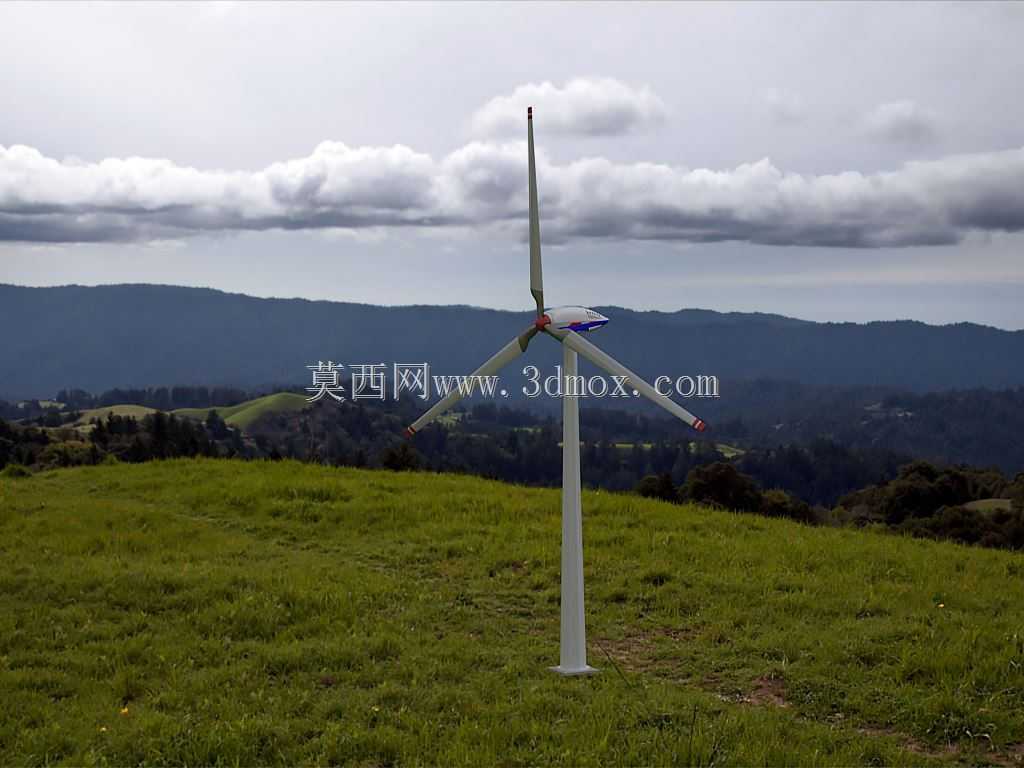

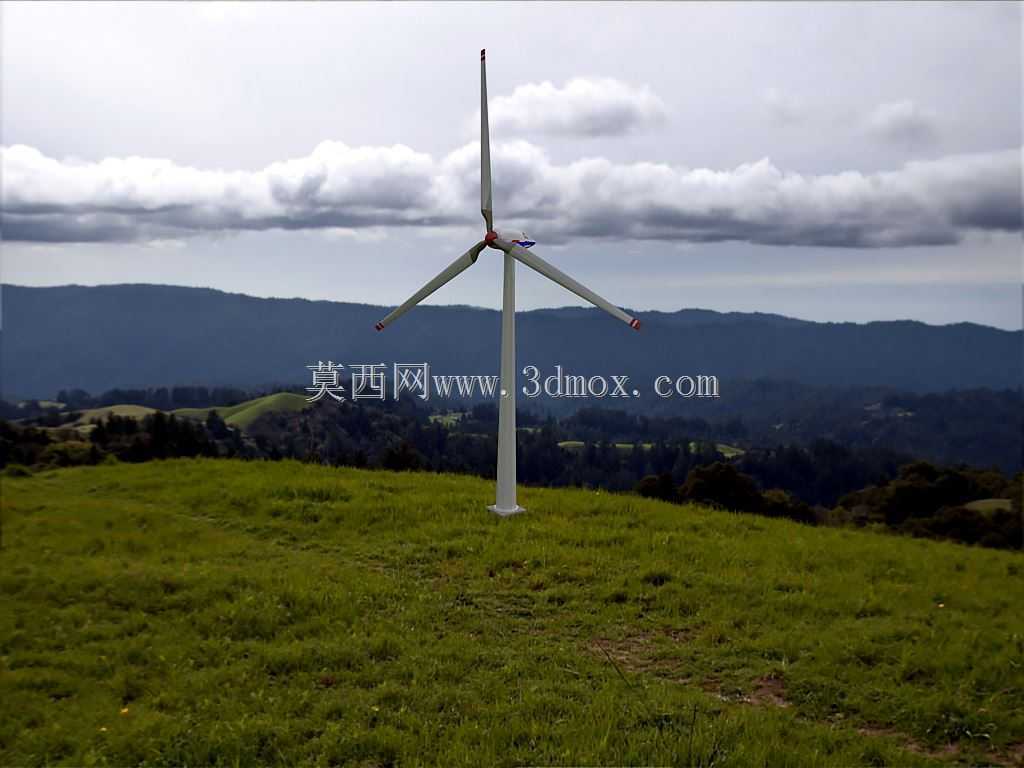

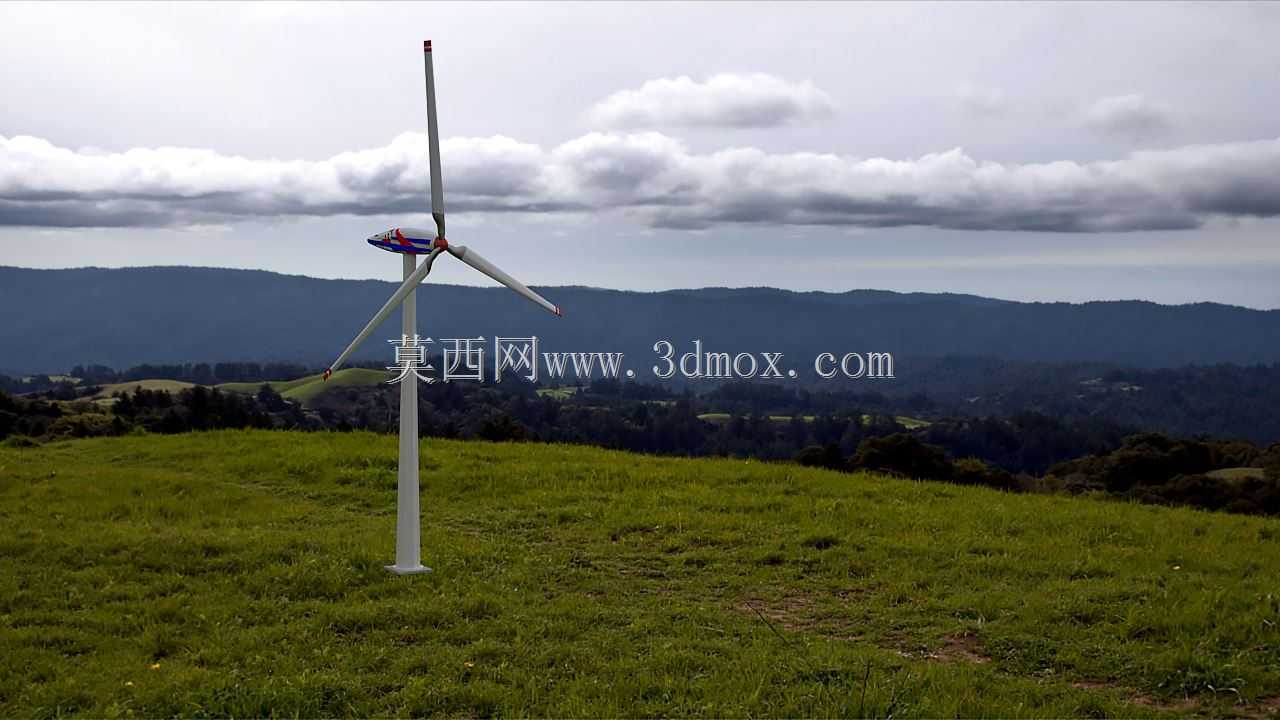

水平轴风力发电整机结构三维设计

这套三维结构完整还原了陆上分布式水平轴风力发电设备的整机装配关系，覆盖从基础安装面到叶尖的全层级部件，可直接用于风光互补电站前期方案校核、结构件干涉检查、安装工序模拟等工程场景。在山地丘陵、平原郊野的分散式并网发电场景中，这类设备是分布式清洁能源供给的核心单元，既可以独立为偏远村落、野外监测站点提供离网供电，也可以多台组网接入区域电网，补充常规火电、水电的供电缺口，适配年均风速3m/s以上的开阔无遮挡地形。

从功能实现逻辑来看，整机的动力捕获单元为三叶片式风轮，叶片采用翼型截面设计，建模时还原了从叶根到叶尖的渐缩扭角变化，保证不同风速段下的风能捕获效率，叶尖位置预留了防雷接闪器的安装位，匹配户外高空防雷的工程要求。轮毂部位集成了变桨驱动的安装接口，可实现额定风速以上的叶片角度调节，避免强风工况下的转速过载；主机舱内部预留了主轴、齿轮增速箱、发电机、偏航系统的装配空间，各部件的配合公差在建模时做了对应预留，可直接用于后续的传动链受力仿真。

设计过程中优先考虑了现场安装的边界约束：塔筒采用分段式法兰连接结构，单段塔筒长度适配常规公路运输的限长要求，底部法兰的螺栓孔位排布匹配陆上风机常见的钢筋混凝土基础预埋尺寸，安装时不需要额外做基础结构的定制化修改。整机的重心分布沿塔筒轴线做了对中校准，偏航轴承的安装面平面度公差在模型中做了标注参考，可减少长期运行过程中的偏航卡顿、塔筒异常振动问题。

外形尺寸方面，模型按实际常用的100kW级陆上风机参数做了等比例还原，塔筒总高度、风轮旋转直径的比例符合风电场选址的尾流影响控制要求，叶片旋转的最低扫掠高度满足地面植被、过往人员设备的安全净空要求，机舱尾部的风速风向仪安装位、散热通风口结构都做了细节还原，可直接用于场站的布置效果图输出、安装作业指导书的三维配图制作。建模时也考虑了后期运维的操作空间，塔筒内部的爬梯通道、机舱顶部的检修平台护栏结构都有完整呈现，方便后续做运维路径的模拟校验，避免设计阶段遗漏运维操作的空间预留。
