数控冷却用文丘里式喷嘴结构设计

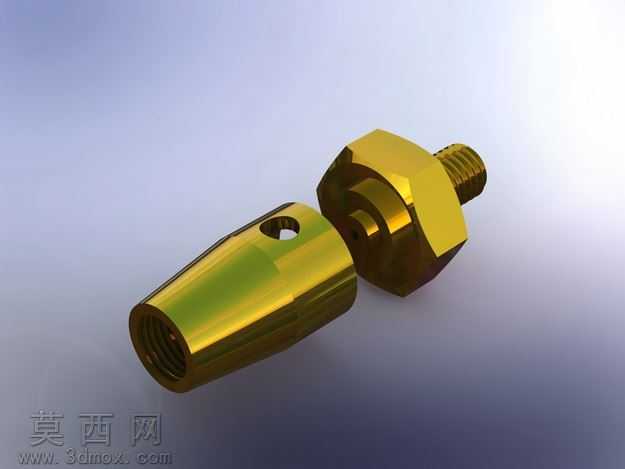

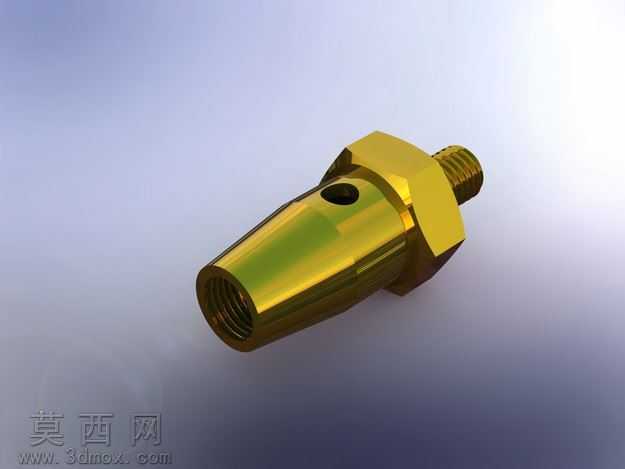

本作品为数控设备冷却系统配套的文丘里式喷嘴三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工艺逻辑，对零件的每一处结构尺寸都做了可编辑的参数关联，方便后续根据不同的冷却流量、安装接口需求做快速调整。模型整体采用装配体结构搭建，分别完成了喷嘴主体、外六角安装段、外螺纹接头、内螺纹接口、进气侧孔等独立零件的建模后，按照实际装配约束完成组合，各零件间不存在干涉问题，可直接导出工程图用于生产加工。渲染阶段采用金属黄铜材质，还原了该类喷嘴常用的铜质加工基材的质感，调整了环境反射参数，清晰呈现出喷嘴外锥面、六角棱边、螺纹牙型的结构细节，外表面的高光过渡自然，精准表现了金属机加工零件的表面光洁度特征。结构设计上，喷嘴采用外螺纹接入冷却管路的安装方式，中部设置六角拧动段方便使用扳手完成紧固安装，前端为收敛式内锥喷孔，侧部开设负压引气孔，依托文丘里效应实现冷却液与气流的混合雾化，能够将冷却液以均匀雾状喷射到数控加工的切削区域，相比传统直射式喷嘴拥有更大的覆盖范围与更好的降温效果，可有效降低刀具切削时的工作温度，减少刀具磨损，提升加工表面质量。设计过程中充分考虑了零件的加工可行性，所有转角处都设置了符合机加工要求的工艺圆角，内螺纹与外螺纹的尺寸都选用通用标准管螺纹规格，无需定制特殊刀具即可完成量产加工，进气孔的孔径、混合腔的锥度都经过参数化调试，确保在常规的冷却系统压力下即可达到理想的雾化效果，整体结构紧凑，安装占用空间小，可适配多数数控设备的冷却管路安装场景。
