滚轮摆杆式行程限制停止开关三维设计

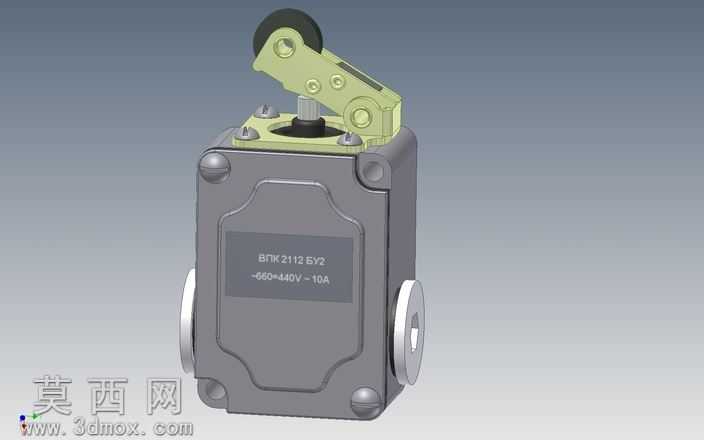

本作品为滚轮摆杆式行程限制停止开关的三维参数化建模成果，建模过程严格遵循工业电气元件的实际生产尺寸规范，完整还原了该类限位开关的全部结构细节。建模阶段首先以开关的铸铝壳体为基础基准，通过草图绘制壳体的外轮廓与内部安装腔体，采用拉伸、拔模、圆角等特征命令构建出壳体的主体结构，对壳体表面的安装固定凸台、侧边接线端口、四角紧固沉孔都做了精准的尺寸还原，壳体表面的标识区域也通过包覆特征实现，还原了产品的参数标注细节。上部的滚轮摆杆触发机构是建模的核心部分，依次构建了摆杆支架、转轴、复位弹簧安装位、尼龙滚轮等独立零件，各零件之间的装配配合关系完全符合实际机械运动逻辑，摆杆可绕转轴实现规定角度的摆动，滚轮与摆杆的连接轴也保留了真实的转动间隙，能够直观展示开关的触发动作原理。内部的触点安装基座、动作推杆、复位弹性元件都做了结构化建模，虽未拆分全部细碎内部零件，但外部可见结构与装配关系完全匹配实物产品。材质渲染阶段针对不同部件做了差异化材质赋予：铸铝壳体采用磨砂亚光金属材质，还原压铸铝件的粗糙颗粒质感与银灰色金属色泽；摆杆支架做了镀锌钝化的黄绿色金属材质处理，匹配五金冲压件的表面处理效果；滚轮采用黑色耐磨工程塑料材质，还原尼龙材质的半哑光质感；侧边的接线端口金属套采用亮面镀锌材质，紧固螺丝采用不锈钢金属材质，不同材质的粗糙度、反光度、金属度参数都经过反复调试，渲染输出的效果图能够达到工业产品展示级别的真实感。整体设计思路围绕工业电气元件的数字化展示需求展开，既保证了外观结构的1:1精准还原，也保留了核心运动机构的装配逻辑，可用于工业自动化设备的布局演示、电气元件选型展示、限位开关原理教学等场景，模型的各特征参数保留了可编辑性，能够根据同系列不同规格产品的尺寸需求快速修改调整，适配不同的使用场景。
