无人机空中万向节自卸防凝减振结构

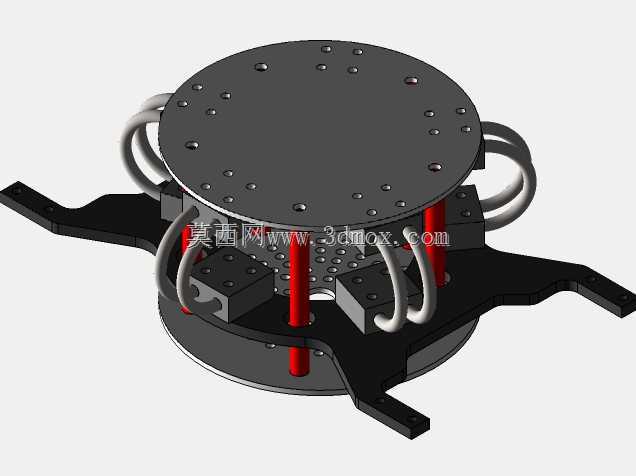

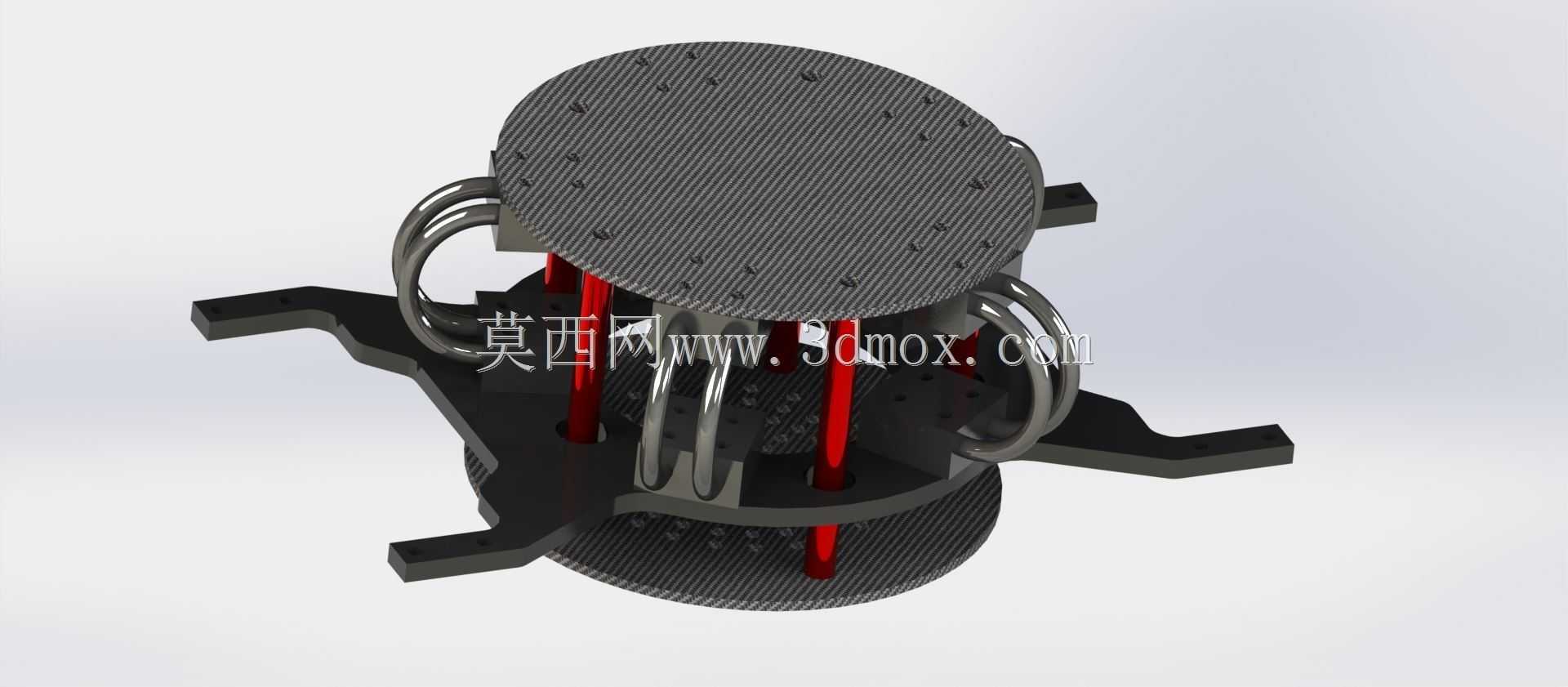

这套结构针对多旋翼无人机空中作业时的挂载姿态调整与物料投放需求设计，核心解决飞行过程中机体振动传导、挂载姿态偏移、低温环境下挂载物料凝固粘连无法顺利卸出的痛点，适配大载重多旋翼飞行平台的挂载改装场景。从结构布局来看，上下两层带密集安装孔的碳纤维纹理承力板作为核心承载基体，板件上的孔位兼顾减重与安装固定需求，可根据不同挂载的重量、重心位置灵活调整固定点位，适配不同规格的挂载容器。周向均匀布置的多组环形弹性构件承担主要的隔振作用，能够过滤飞行过程中电机转动、气流扰动带来的高频振动，避免振动传导至挂载端导致姿态失稳或者物料提前洒落；三根竖向布置的红色导向支撑柱贯穿上下承力板，既承担轴向的承载限位作用，也为反式自卸动作提供直线导向，避免卸出动作过程中出现卡滞、偏斜。两侧向外延伸的叉形安装支耳是与无人机机身挂载位的连接接口，支耳上预留的安装孔位匹配主流大载重无人机的挂载横梁间距，安装时无需对原有机身结构做打孔改装，直接通过标准紧固件即可完成固定，安装边界控制在原有挂载点的受力允许范围内，不会额外增加机身局部的应力集中风险。设计过程中优先考虑了空中作业的动态受力特性，弹性构件的刚度经过匹配调校，既不会因为刚度过大导致隔振效果不足，也不会因为刚度过小导致飞行过程中挂载端晃动幅度过大影响飞行稳定性；自卸动作的触发逻辑结合万向节的姿态自适应特性，能够在无人机保持悬停姿态的前提下，调整挂载端的倾斜角度完成物料卸出，无需调整整机飞行姿态，降低空中作业的操作难度。针对低温高空作业环境下易出现的物料凝固粘连问题，结构预留了加热组件的安装位，可在承力板与挂载容器的接触面加装低功率加热膜，避免低温环境下粘性物料凝固无法顺利卸出。整套结构的外形轮廓控制在旋翼下洗气流的影响范围之外，不会因为结构突出干扰旋翼气流导致飞行阻力异常增加，所有外露构件均做了圆角处理，避免飞行过程中勾挂线缆或者其他障碍物。
