带流速仿真的拉瓦尔喷管结构设计

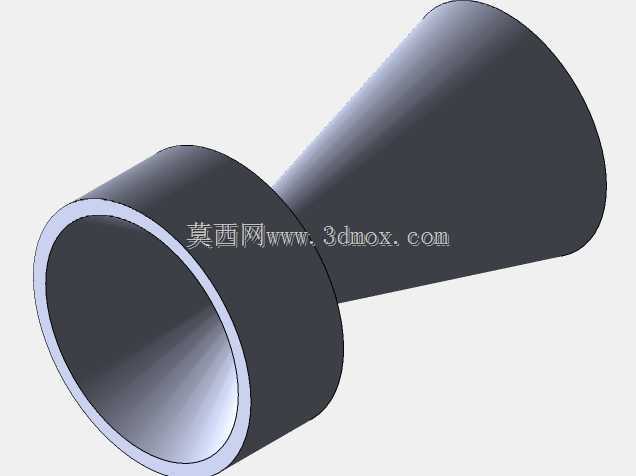

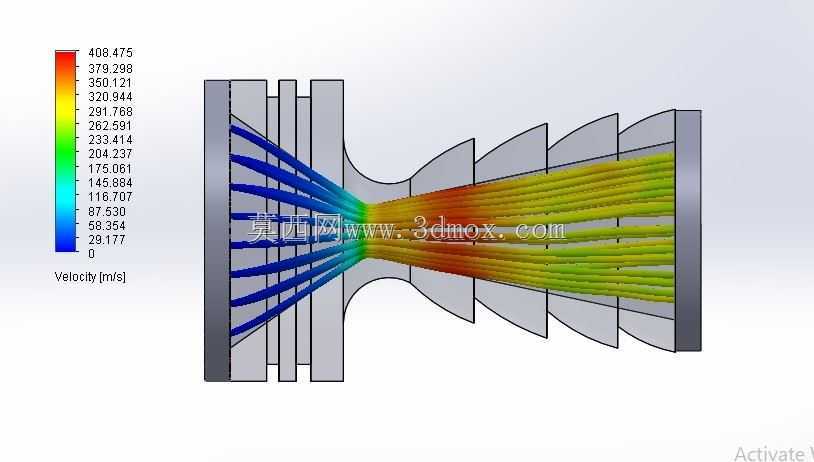

拉瓦尔喷管作为热能动能转换的核心功能部件，在航空航天推进系统、高速风洞试验台、超音速射流加工设备中都有不可替代的应用，其核心作用是将高温高压燃气的焓值高效转化为轴向动能，获得超音速出口射流，直接决定推进系统的推力输出效率与射流品质。从结构设计逻辑来看，整个喷管采用对称回转体构型，沿轴向分为收缩段、喉道、扩张段三个核心功能区，收缩段采用平滑收敛的曲面过渡，保证来流在进入喉道前流速均匀提升，避免局部涡流造成的能量损失；喉道是整个喷管的流速临界截面，此处流道截面积最小，气流在此达到音速，设计时需要严格控制喉道的截面尺寸公差，避免加工误差导致临界流速偏移，影响整体转换效率；扩张段采用渐扩的锥面配合多级外沿加强结构，气流经过喉道后在扩张段内持续膨胀加速，最终在出口达到设计马赫数的超音速流速，外沿的环形加强筋结构可以提升薄壁喷管在高温高压工况下的结构刚度，避免高速气流激励下产生结构共振。从安装边界来看，喷管入口端设计有多层环形对接法兰结构，可直接与燃烧室、稳压腔等上游部件通过螺栓紧固连接，法兰端面预留密封槽安装位置，保证高压工况下的气密性，出口端为平直环形端面，可对接射流导流段或直接作为排气出口，整体轴向尺寸与径向尺寸的比例经过流场仿真优化，既保证气流加速路径足够完成膨胀过程，又不会因为轴向长度过大造成额外的摩擦损失。配套的流速云图仿真结果可以直观看到，气流在收缩段内流速从亚音速逐步提升，在喉道位置达到音速，进入扩张段后流速持续升高，中心区域流速最高，沿径向向管壁方向流速逐步降低，流速分布均匀性较好，没有出现明显的气流分离现象，说明流道型线设计合理，能够满足超音速射流的使用需求。在实际工程应用中，这类喷管除了用于火箭发动机、航空发动机的排气系统，还可应用于超音速喷砂、粉末冶金超音速喷涂、工业尾气超音速引射等场景，不同场景下可以根据入口压力、出口背压的参数调整喉道截面积与扩张段的扩张比，适配不同的工作工况，建模时保留了完整的流道特征与外部安装结构，可直接用于结构强度校核、流场仿真分析、工程出图加工等环节。
