带手动杠杆锁止结构的空气阀

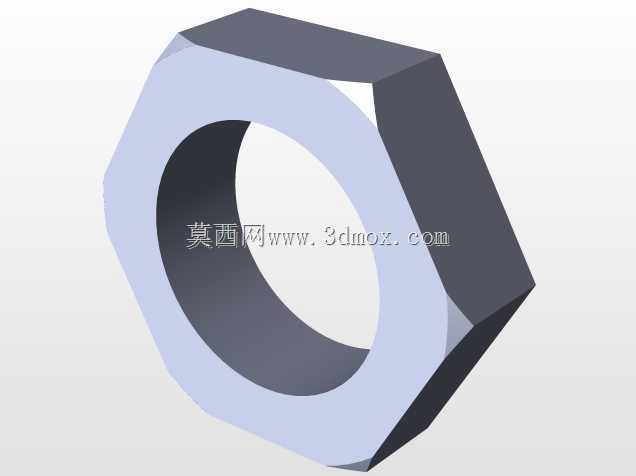

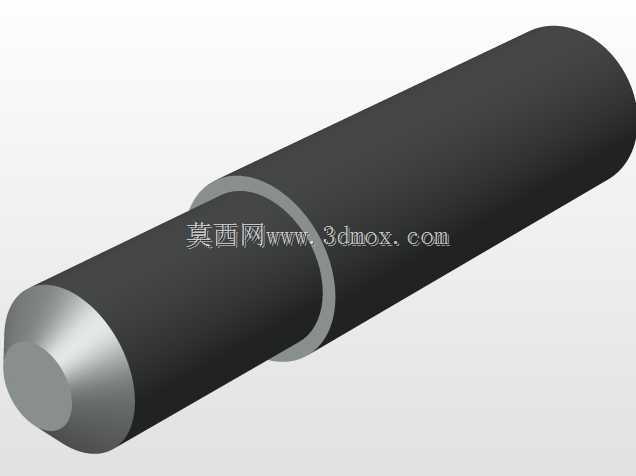

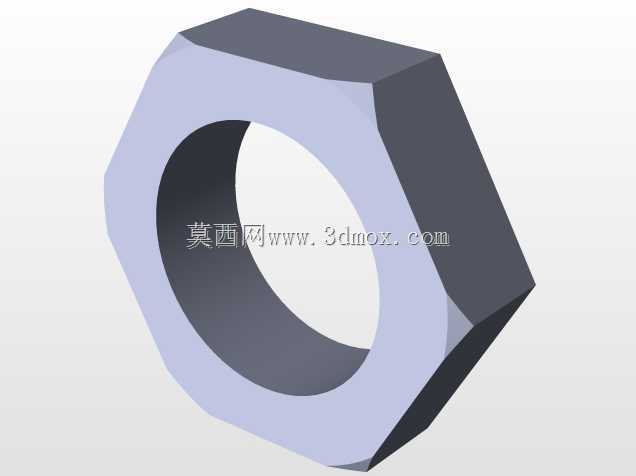

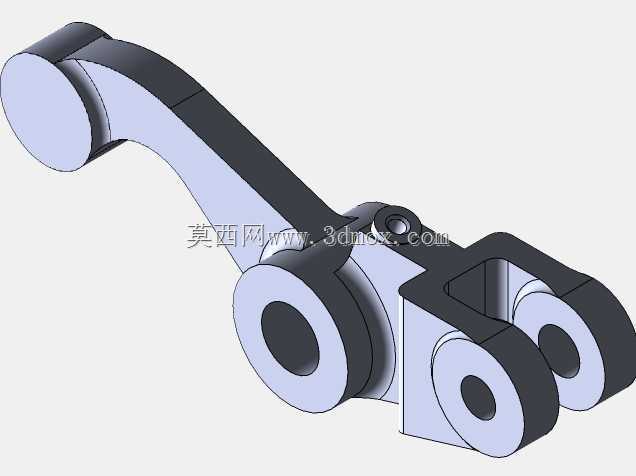

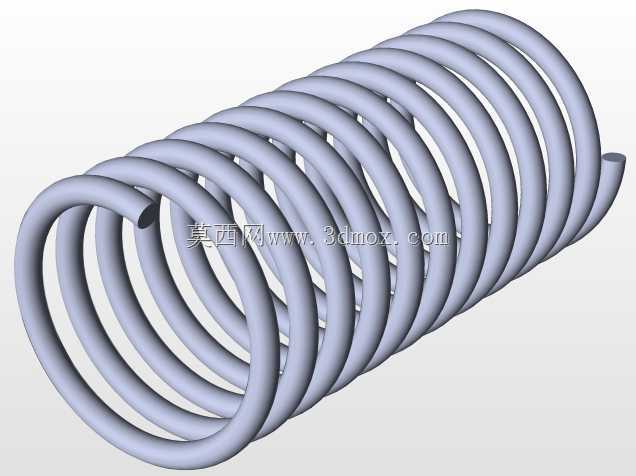

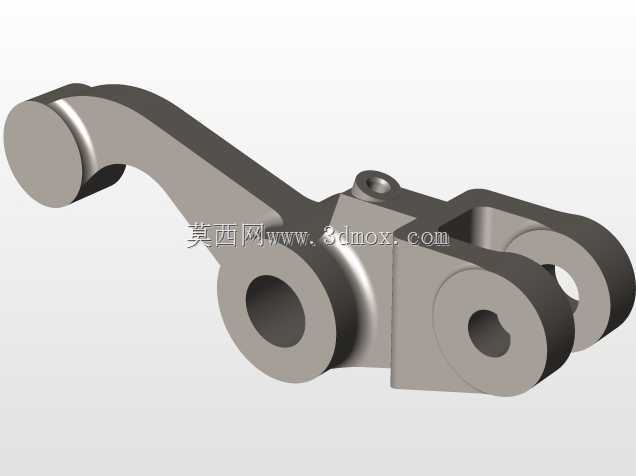

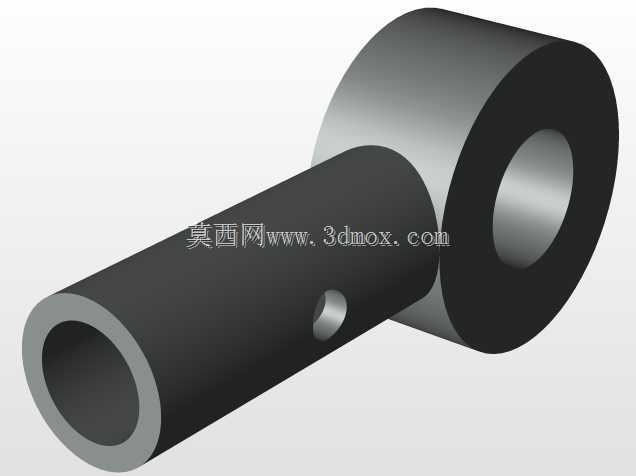

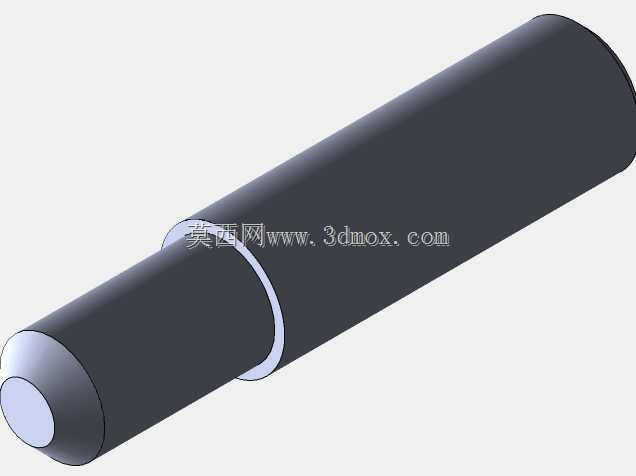

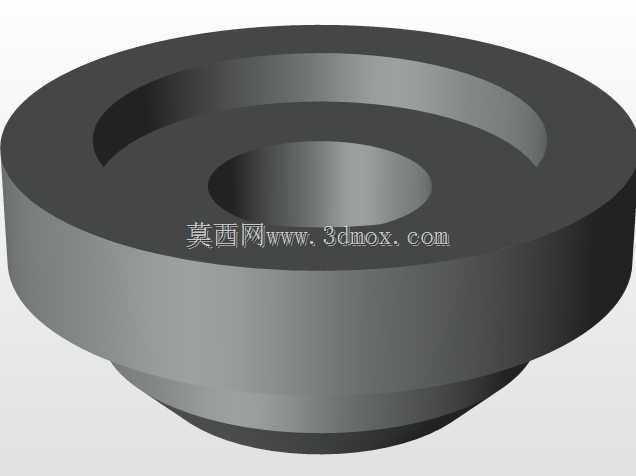

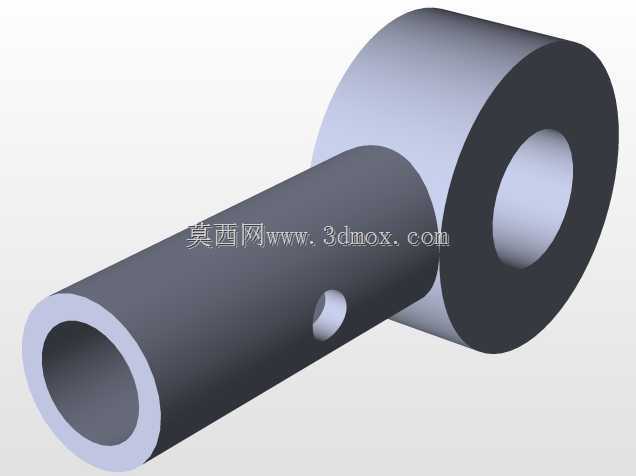

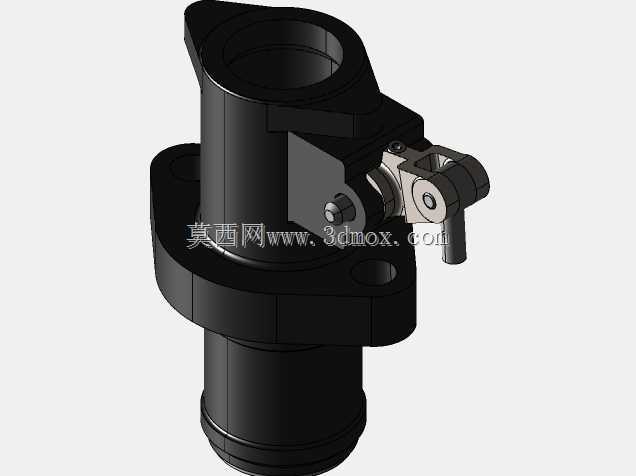

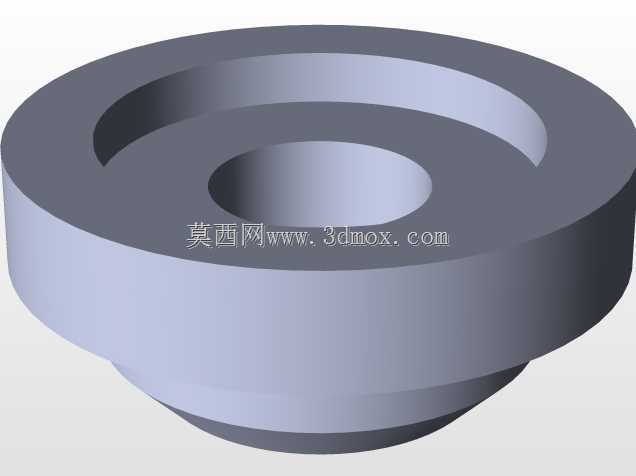

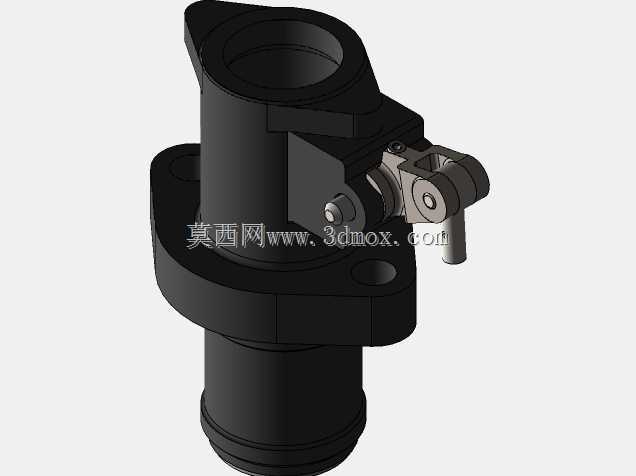

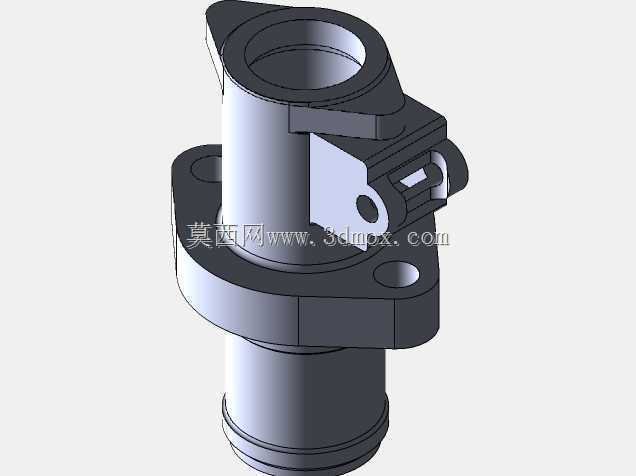

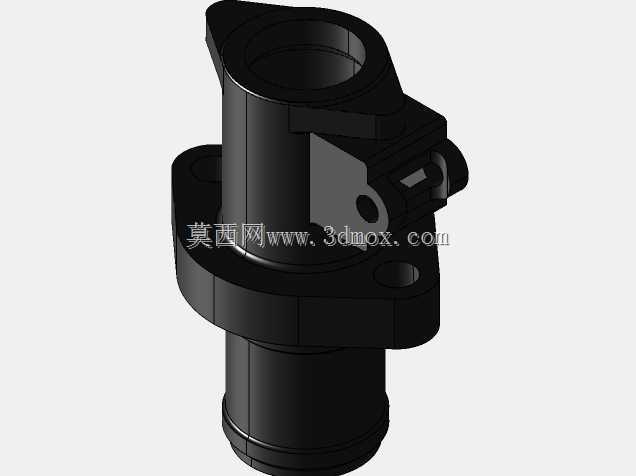

这款空气阀主要应用在中小通径的气动管路、小型内燃机进气支路、工业气动控制系统的支路通断场景中，核心作用是控制管路内压缩空气的通断与流量调节，相比电磁类气阀，这款带手动杠杆锁止的结构不需要额外接电，在设备检修、临时气路调试、无供电的野外作业气动设备上适配性极强，操作时只需要扳动侧面的杠杆拨柄，就能带动内部阀芯完成启闭动作，拨柄上带的卡位结构可以在阀瓣全开或者全闭位置实现锁止，避免设备运行过程中受管路振动影响出现误移位，导致气路漏通或者意外断气。从结构设计逻辑来看，这款阀采用上下分体式的壳体结构，上部是进气接口，采用直插式的硬管连接端，下部是出气端，侧面带的法兰安装盘上预留了两个螺栓过孔，安装时可以直接通过法兰盘把阀固定在设备的安装基座上，不需要额外做管夹固定，能大幅降低现场安装的工作量。设计过程中特意把杠杆操作机构布置在阀体侧面的居中位置，操作时不管是左手还是右手操作都能顺畅发力，拨柄的操作行程控制在30度以内，不需要大幅度扳动手臂就能完成全开全关的切换，适合在安装空间紧凑的设备舱内部使用。阀体的主体外形做了多处圆角过渡，没有尖锐的棱角，一方面是铸造或者注塑加工的时候能减少应力集中，提升壳体的结构强度，另一方面在设备装配过程中也能避免刮伤操作人员的手部或者相邻的管路线束。安装边界上，法兰盘的安装孔中心距适配常规的小通径气阀安装尺寸，上下接口的外径匹配常用的气动软管、橡胶气管的插接尺寸，安装时不需要额外做转接接头，直接替换同规格的老式气阀就能完成设备升级。内部的密封结构采用锥面配合的密封形式，相比平面密封，锥面密封在频繁启闭的工况下磨损量更小，长期使用也不容易出现内漏问题，杠杆和阀体连接的转轴位置做了防尘密封结构，能阻挡车间内的粉尘、切削液雾气进入转轴摩擦副，延长操作机构的使用寿命。在做三维建模的时候，每个部件的配合公差都做了对应预留，转轴和安装孔的间隙控制在合理的动配合范围，法兰盘的安装孔做了轻微的倒角，方便装配的时候螺栓顺利穿入，拨柄的握持位置做了圆弧收边，操作时的手感更舒适，不会硌手。
