带教学演示的离心泵结构三维设计

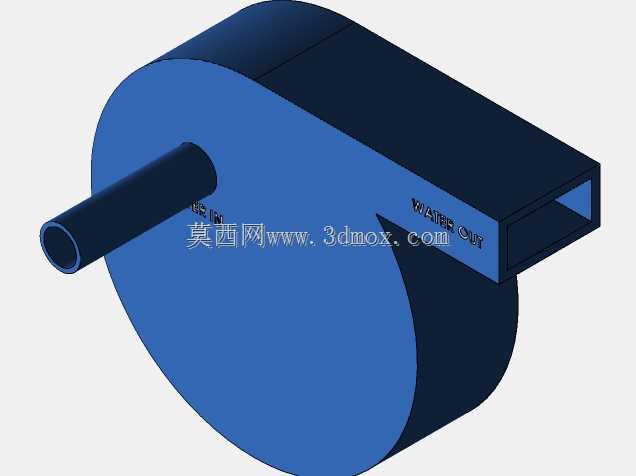

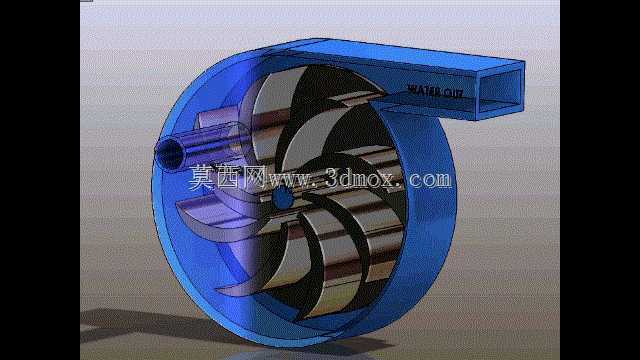

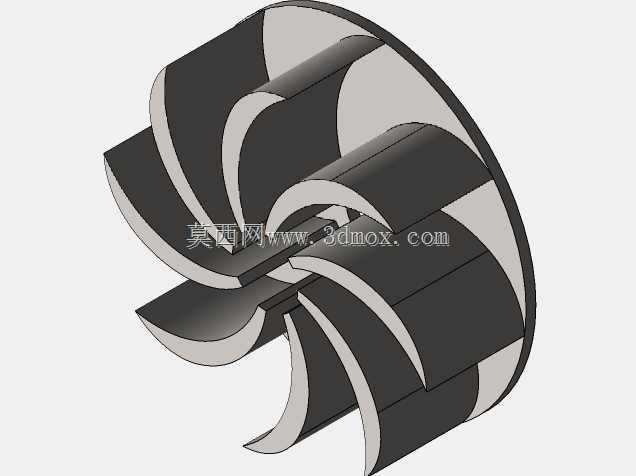

在民用供水、暖通循环、工业流体输送、小型农田排灌等场景中，这类单级离心泵是应用覆盖最广的流体输送设备，日常选型、结构拆解学习、故障排查都需要对其内部构造有清晰认知，这个三维结构完整还原了泵体从进水段到出水段的全部核心部件，能直观呈现流体在泵腔内的运动路径。从结构设计逻辑来看，模型采用半剖视的展示形式，将蜗壳流道、闭式叶轮、进水口段、出水口法兰段的相对位置完全呈现，叶轮的叶片采用后弯式水力设计，这种叶片构型能在兼顾效率的同时降低轴功率过载风险，适配多数中小流量高扬程的输送工况。叶轮与泵轴的配合位置做了轴孔定位结构的还原，实际装配中这个位置需要配合轴套、机械密封件来防止输送介质沿轴端泄漏，模型中预留的密封腔安装边界也和实际工业泵的尺寸逻辑一致，方便学习者对应理解密封件的选型匹配。蜗壳部分采用等截面渐变到扩散段的流道设计，出水口的方形法兰连接段是为了适配现场管路的法兰对接，安装时需要注意进水口必须保持水平轴向对齐，不能出现管路重量压在泵体进水段的情况，否则长期运行会导致泵轴偏心、密封件过早磨损。从安装边界来看，这类泵的安装基础需要预留足够的检修空间，尤其是叶轮侧的端盖位置，要留出能拆出叶轮组件的操作距离，进水口的对接管路需要加装软连接来缓冲管路振动传递，出水口位置要设置止回阀防止停泵时水锤冲击叶轮。模型中叶轮和蜗壳之间的间隙也做了符合工程实际的还原，这个间隙值直接影响泵的容积效率，间隙过大会导致介质回流过多降低扬程，间隙过小则可能在运行中因为轴窜动出现叶轮磨壳的故障，实际检修调整这个间隙时，通常是通过轴端的锁紧螺母来控制叶轮的轴向位置。对于刚接触流体机械的结构设计人员来说，这个模型能帮着快速建立离心泵的空间结构认知，不用反复对照二维图纸脑补各部件的装配关系，做同类型泵的改型设计时，也可以参考这个模型的流道过渡逻辑，调整叶轮叶片数、蜗壳截面尺寸来适配不同的流量扬程参数。
