双10吨级龙门式起重吊运设备结构设计

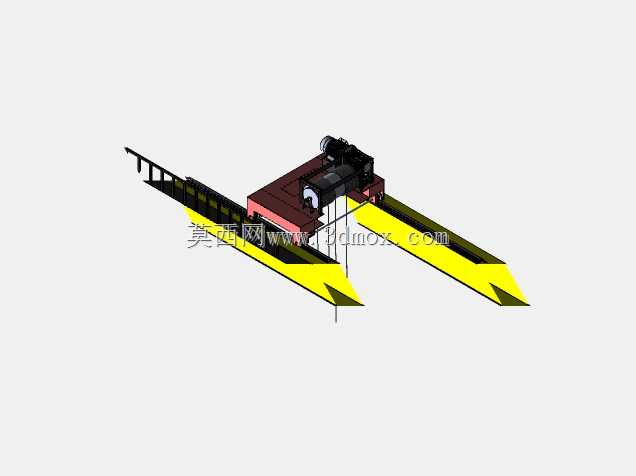

　　该双10吨级龙门式起重设备的三维结构，主要面向厂区内跨工位重载物料转运、露天货场散件与成件货物装卸、中小型构件预制场的物料移位作业场景，相比单梁起重结构，双主梁的承载框架能在同等自重下实现更高的额定起升载荷，同时降低主梁跨中下挠量，适配10吨级重载的长期往复作业需求。从结构布局来看，设备采用双支腿落地支撑形式，两侧支腿底部预留了行走轮组的安装接口，可适配轨道式行走或者无轨胶轮行走两种安装方案，主梁沿跨度方向延伸，起重小车搭载在双主梁的上翼缘轨道上，可沿主梁长度方向做横向移动，配合支腿整体的纵向行走，覆盖矩形作业范围内的所有点位，不存在作业死角。设计过程中优先考虑了受力传递路径的合理性，起升载荷通过起重小车的车轮传递到双主梁上翼缘，

　　再通过主梁腹板将载荷分散传递到两端支腿结构，最终通过支腿底部的行走机构传递到地面轨道或者硬化地坪，整个传力路径没有应力突变的锐角结构，主梁与支腿的连接位置采用了加劲肋补强的箱型节点，避免长期交变载荷下出现焊缝疲劳开裂的问题。起重小车部分集成了起升卷扬机构、行走驱动机构与安全制动组件，卷扬滚筒的容绳量匹配10吨载荷下的额定起升高度，钢丝绳走绳路径上设置了导向滑轮组，避免钢丝绳出现乱绳、偏磨的问题，小车行走轮采用双边轮缘结构，卡合在主梁轨道上，防止作业过程中出现脱轨风险，制动系统采用常闭式制动器，失电状态下自动锁止行走与起升动作，避免溜钩、滑车的安全隐患。两侧支腿采用变截面箱型结构，靠近主梁连接位置的截面尺寸更大，向底部行走端逐渐收窄，

　　在保证结构刚度的前提下尽可能降低支腿自重，减少行走驱动的功率损耗，支腿内侧预留了电缆拖链、安全扶梯的安装空间，方便后期设备维护时人员上下主梁区域，同时不会干涉吊运物料的通行空间。主梁的上翼缘轨道采用压板固定的形式，可根据后期使用磨损情况快速更换轨道，不需要对主梁主体结构进行切割焊接，降低维护成本，主梁端部设置了行程限位挡块与缓冲橡胶件，当起重小车行走到主梁端部时，先通过缓冲件吸收冲击动能，再触发行程开关切断行走动力，避免硬碰撞对结构造成损伤。从安装边界来看，该设备的跨度可根据实际作业场地的宽度调整支腿与主梁的连接位置，额定起升高度可通过调整卷扬机构的钢丝绳长度适配不同的堆垛高度需求，

　　支腿底部的行走轮组中心距预留了适配标准QU80起重轨道的安装尺寸，若采用无轨方案，可直接替换为实心橡胶轮组，不需要改动支腿主体结构。设备的供电系统可选择电缆卷筒供电或者安全滑触线供电两种形式，主梁侧面预留了对应的安装支架接口，电气控制柜可集成在其中一侧支腿的平台上，方便操作人员就近调试与维护，整个结构没有冗余的装饰性构件，所有外露部件都考虑了户外作业的防雨、防尘需求，电机、制动器等电气部件的安装位置都设置了挡雨檐结构，避免雨水直接冲刷导致的绝缘失效问题。在作业适配性上，该设备可搭配电磁吸盘、抓斗、专用吊具等不同属具，适配钢材、散料、预制构件等不同类型物料的吊运需求，双主梁的结构形式让小车的运行更加平稳，即使在满载荷状态下启动、制动，主梁的横向晃动量也控制在允许范围内，保证吊运过程中物料不会出现大幅摆动，降低作业过程中的碰撞风险。设计时还考虑了设备的拆装运输需求，主梁与支腿之间采用高强度螺栓连接，不需要现场焊接作业，运输时可将主梁、支腿、小车等部件拆分后用普通货运车辆转运，到现场后按照装配标识拧紧紧固件即可完成主体结构安装，大幅缩短现场安装的周期，也方便后期设备转场作业。
