口罩生产辊压成型对辊组件结构设计

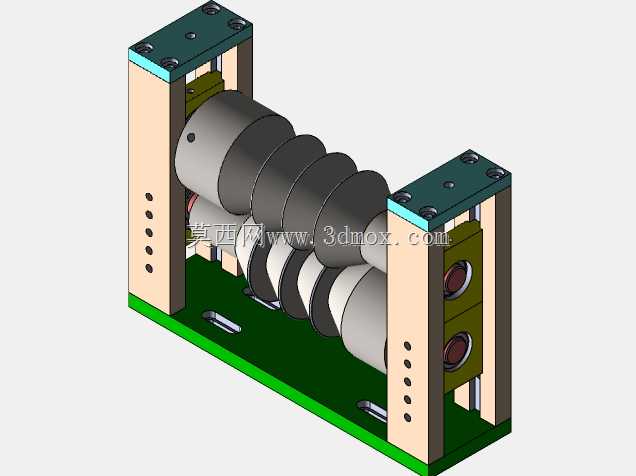

　　这套辊压对辊组件是平面口罩生产线中负责面料复合压合成型的核心执行部件，日常运行在口罩生产车间的连续生产工位，直接对接上游的多层面料放卷机构，下游衔接耳带焊接、裁切分段工序，是保障口罩本体成型精度、层间贴合牢度的关键结构。从结构布局来看，组件采用双侧立式支撑板搭配底部安装底板的框架式承托结构，两侧立板上开设等距排列的安装定位孔，可根据不同厚度的面料加工需求、不同直径规格的辊轴适配要求，灵活调整上下辊组的中心距，适配不同克重的无纺布、熔喷布复合压合工艺。底部的安装底板预留长条形调节安装槽，既可以在整机组装时微调组件相对于生产线主线的平行度，抵消机架焊接加工带来的形位误差，也能在后期维护更换辊组时快速定位，减少设备停机调校的时间成本。

　　核心的辊组部分采用多段式阶梯圆柱辊结构，上下对辊的型面完全贴合，当多层叠合的口罩面料从两辊之间的辊隙通过时，辊面的凸起结构会在面料表面压出连续的折痕，直接形成口罩佩戴时所需的立体褶皱结构，同时辊面施加的均匀压力可以让多层面料之间实现初步的物理压合，避免后续工序输送过程中出现层间错位、面料偏移的问题。辊轴两端采用带座轴承安装在两侧立板的安装位上，轴承座嵌入立板的定位槽内，可通过立板上方的锁紧结构调整轴承座的上下位置，以此精确控制两辊之间的压合间隙，间隙调整精度可控制在0.1mm级别，既能保证不同层数面料都能获得足够的压合力，又不会因为间隙过小压断面料纤维、破坏熔喷层的过滤结构。两侧立板的顶端设置带安装孔的固定顶板，

　　既可以提升整个框架的结构刚性，避免长时间连续运行时两侧立板出现外张变形导致辊隙不均，也可以预留位置安装辊面清洁机构、静电消除装置，适配高速生产时的工艺配套需求。从安装边界来看，整套组件的宽度完全匹配常规平面口罩生产线的面料幅宽，安装底板的孔位可以直接对接标准口罩机的主机架安装面，不需要额外做转接板加工，替换老旧设备上的磨损辊组时可以直接实现原位安装。设计过程中充分考虑了生产现场的维护需求，所有辊轴都可以通过拆卸一侧立板的轴承端盖快速抽出，不需要完全拆解整个框架结构，日常清理辊面残留的无纺布纤维、胶黏物时操作空间充足，不会因为结构紧凑导致维护死角。辊体本身采用硬质铝合金加工后做表面阳极氧化处理，既保证了辊面的硬度和耐磨性，

　　长期运行不会因为面料摩擦出现划痕勾丝，又控制了整体重量，降低驱动电机的负载，减少运行过程中的转动惯量，启停时不会因为惯性过大导致面料拉扯变形。整个组件的受力路径经过优化，压合过程中产生的径向力会通过轴承座直接传递到两侧立板，再顺着立板传递到底部安装底板分散到主机架上，不会出现局部应力集中导致的结构变形，连续24小时高速运行时辊隙的波动量可以控制在工艺允许范围内，保证每一段口罩面料的压合质量一致，避免出现褶皱深浅不一、层间贴合不牢的次品。在实际生产场景中，这套组件的运行线速度可以匹配常规口罩机每分钟80-120片的生产节拍，辊面的型线经过反复优化，压出的褶皱展开后可以完全覆盖口鼻区域，不会出现褶皱过浅导致口罩无法拉开、佩戴时贴合度不足的问题。上下辊的传动端可以同步接入设备的主传动链，通过齿轮啮合保证两辊的线速度完全一致，避免因为线速度差搓动面料导致的褶皱错位、面料拉伸变形问题。
