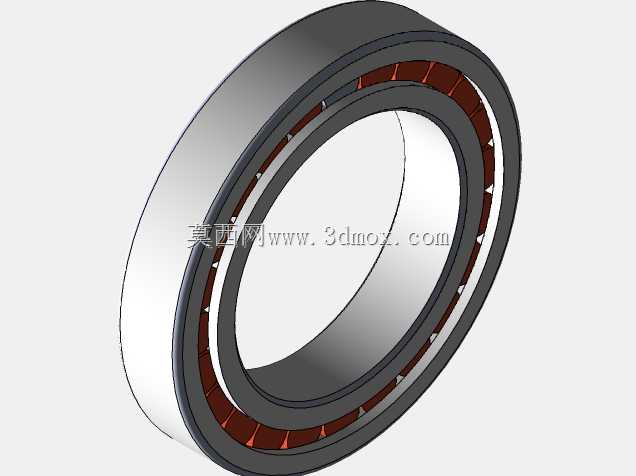

规格100-65-18深沟球滚动轴承结构

　　在各类需要旋转支撑的机械结构中，这类内径65mm、外径100mm、宽度18mm的深沟球轴承是应用覆盖范围极广的基础传动支撑零件，从中小型电机输出端、离心泵转轴支撑，到输送机托辊、轻工机械传动辊组，再到普通机床的进给轴辅助支撑、农用机械的旋转铰接位，都能见到同规格轴承的应用身影。它的核心作用是承接转轴运行过程中的径向载荷，同时可承受一定比例的双向轴向载荷，将轴运转时的滑动摩擦转化为滚动体的滚动摩擦，大幅降低传动过程中的能量损耗，同时把轴系的径向与轴向窜动限制在设计允许的精度范围内，保障整套传动系统的运行稳定性。

　　从结构设计逻辑来看，这款轴承采用经典的深沟滚道设计，内圈与外圈分别设置有与钢球曲率匹配的弧形滚道，滚道的曲率半径略大于钢球半径，既保证钢球在滚道内顺畅滚动，又能让接触应力均匀分布在滚道接触面上，避免局部应力集中导致的早期点蚀失效。保持架采用浪形冲压结构，将每粒钢球均匀分隔在滚道的对应位置，防止钢球在运转过程中相互碰撞、摩擦，同时引导钢球在滚道内保持正确的运动轨迹，避免钢球歪斜导致的卡滞或异常磨损。两侧的密封结构采用接触式橡胶密封圈设计，密封圈唇部与内圈的密封槽紧密贴合，既能阻挡外部环境中的粉尘、水汽、切削碎屑等杂质进入轴承内部滚道，又能防止轴承内部填充的润滑脂在运转过程中泄漏，延长轴承的维护周期，在多尘、有少量喷淋的工况下也能稳定工作。

　　从安装边界与尺寸适配角度看，该轴承的内圈内径为65mm，与轴的配合通常根据载荷特性选择过渡配合或者轻微过盈配合，当应用在旋转内圈、载荷方向固定的常规工况下，轴颈的加工公差一般取k6等级，保障内圈与轴同步旋转，不会出现内圈跑圈导致的轴颈磨损；外圈外径为100mm，与轴承座孔的配合多采用J7或者H7等级的间隙或过渡配合，方便安装拆卸，同时避免外圈在座孔内出现周向蠕动。轴承的18mm宽度尺寸决定了轴系上的轴向定位空间，设计轴肩与座孔挡肩的时候，需要注意挡肩的高度不能超过轴承内、外圈的倒角尺寸，否则会导致轴承安装不到位，同时挡肩需要设置足够的退刀槽或者拆卸缺口，方便后续维护时使用拉马拆卸轴承，不会因为挡肩过高卡住轴承端面导致拆卸困难。

　　在实际选型应用过程中，这类轴承的极限转速会根据润滑方式的不同出现差异，采用脂润滑时的极限转速略低于油润滑工况，设计时需要根据轴系的最高工作转速核对轴承的允许转速范围，避免超速运转导致的保持架损坏、润滑脂失效。同时需要根据实际承受的载荷大小核算轴承的额定动载荷与额定静载荷，当存在较大冲击载荷的时候，需要适当提高轴承的选型安全系数，或者选择游隙组别更大的轴承，避免冲击载荷下钢球与滚道出现压痕损伤。安装过程中需要注意，不能直接通过敲击外圈来安装内圈，也不能通过滚动体传递安装压力，需要使用专用套筒均匀压合内圈端面，将轴承平稳压装到轴颈上，再整体装入轴承座孔内，避免安装过程中对滚道、钢球造成磕碰损伤，影响后续的运转精度与使用寿命。日常维护时，只需要按照预设的维护周期补充同型号润滑脂即可，不需要频繁拆解轴承，避免外部杂质进入内部影响运行状态。
