双立板带镂空安装位钣金固定支架结构

项目分类:3D模型 发布时间:2021-08-09 ID:228311
  • 双立板带镂空安装位钣金固定支架结构
  • 双立板带镂空安装位钣金固定支架结构

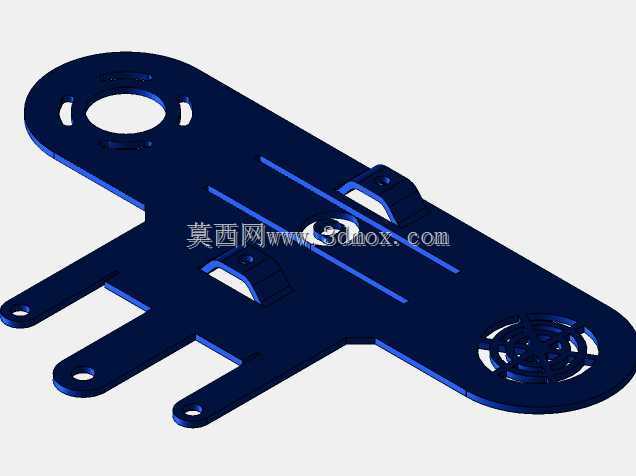

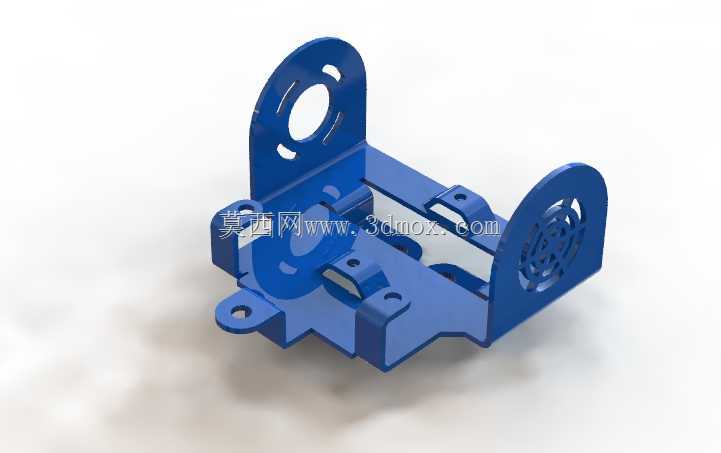

这款钣金构件在小型机电设备的动力单元安装场景中十分常见,日常多用来承载小型驱动电机、控制电路板这类需要稳定固定同时预留散热、走线空间的组件,不少桌面级小型传动设备、智能小车动力舱、小型风机模组里都能看到同类型结构的身影。从结构设计逻辑来看,构件采用一体化钣金折弯成型工艺,没有额外的拼接焊缝,整体刚性靠折弯边的加强结构保证,两侧的立板做了对称式的镂空开孔,大尺寸的圆孔是为了匹配电机输出轴的穿过空间,周边的弧形缺口和小圆孔一方面是为了减轻整体重量,另一方面也能给运转的电机留出散热通风的通道,避免动力单元长时间工作时热量在封闭舱内积聚。底部的平板区域做了多组带安装凸台的卡位,这些凸台是折弯时直接冲压成型的,不需要额外焊接螺母柱,装配时可以直接将电路板或者传感器模块卡在卡位里,再用螺丝锁紧,省去了额外的定位工装步骤,能有效提升装配线的作业效率。底部向外延伸的带孔耳片是整构件的安装基准,两个安装孔的孔位公差控制在±0.1mm范围内,安装时可以直接通过螺栓固定在设备的主框架上,不需要额外做位置调整。两侧立板的高度经过匹配计算,刚好能容纳常规3系、4系小型直流电机的机身高度,立板上的扇型镂空区域正对电机尾部的散热风叶位置,风叶转动时产生的气流可以直接通过镂空区域排出,不会被钣金板阻挡形成紊流。构件的所有折弯边都做了压毛边处理,边缘没有尖锐的冲切毛刺,装配作业时不会划伤操作人员的手部,也不会刮破连接线缆的绝缘层。底部平板上的长条型镂空是走线预留位,电机的供电线、传感器的信号线可以直接从这些镂空位置穿过,走到设备底部的走线槽里,不需要在构件侧面额外开走线口,让舱内的线路排布更加规整。从安装边界来看,构件整体的横向宽度控制在小型设备舱的通用安装尺寸内,两侧立板的外边缘距离底部安装耳片的尺寸刚好适配常规的铝型材框架安装间距,不需要对设备主框架做额外的打孔改造就能直接装配,替换老旧支架时的适配性很强。这类钣金支架在设计时没有采用多余的加强筋结构,靠折弯的翻边就实现了足够的结构强度,在保证支撑稳定性的同时,把整体重量控制在较低水平,对于对自重有要求的小型移动类机电设备来说十分适用。
