方形法兰多针卡口式电连接器结构

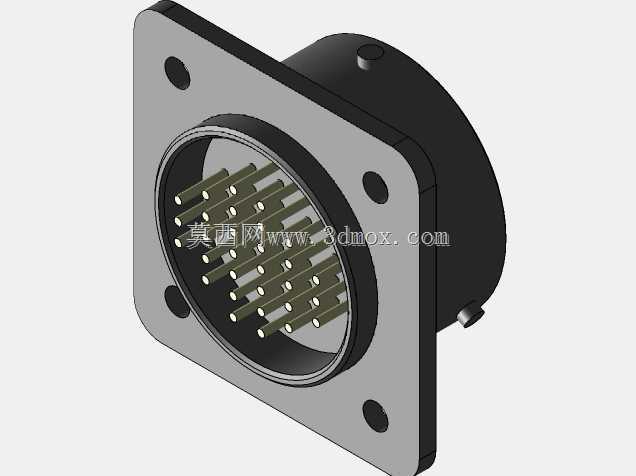

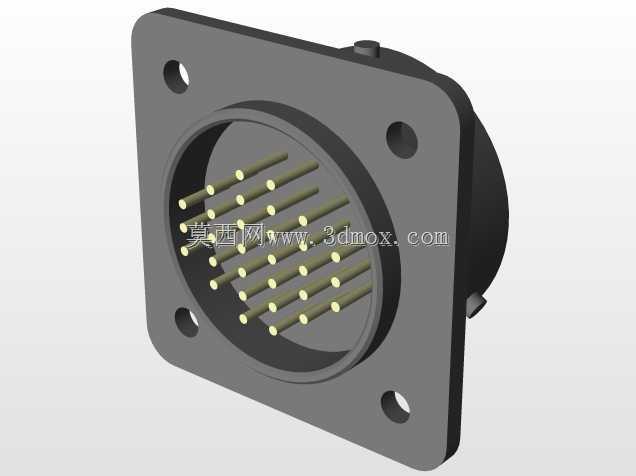

这类多针卡口式电连接器，常应用在工业测控设备、机载车载电气系统、试验台架布线场景中，承担多回路电信号、小功率控制电流的传输对接任务，相比螺纹连接的接插件，卡口式结构不需要旋转多圈拧合，对准定位槽后小幅旋转即可完成锁止，在舱内狭窄安装空间、需要频繁插拔维护的线路节点上，操作效率优势十分明显。从结构设计来看，主体采用方形法兰安装基座，四个角位预留通孔安装位，安装时可从法兰背面穿入固定螺钉，直接固定在设备舱壁、面板预留的安装开口上，法兰盘与安装面贴合后能提供稳定的支撑，避免接插受力时基座发生偏转。插针端采用圆周阵列排布方式，在圆形对接腔内均匀布置多根插针，插针端面略低于对接腔内壁，能在插拔过程中避免插针受磕碰发生弯折，对接腔内壁设置有定位导向槽，与对接端的定位凸台配合后，能保证插针与插孔一一对准，不会出现错插、斜插导致的针脚变形问题。卡口锁止结构设置在基座外侧，带有三个对称的锁止凸台，对接时将插头插入插座后旋转固定角度，凸台即可卡入插头的锁止槽内，配合内部的密封胶圈，能在对接完成后提供可靠的轴向拉紧力，避免设备运行过程中受振动、冲击影响出现接插件松脱、接触不良的故障。设计过程中需要重点控制法兰安装孔的位置度公差，保证四个安装孔与面板开孔的同轴度，避免安装时出现螺钉无法穿入的问题；同时要控制对接腔的内径尺寸与圆度公差，保证插头插入时的配合间隙合理，间隙过大会导致对接后晃动量超标，间隙过小则会增加插拔阻力，不利于现场操作。插针的伸出长度需要严格匹配插孔的接触深度，既要保证插合后接触电阻满足载流要求，也要避免插针过长顶坏插孔内部的接触簧片。这类连接器的安装边界需要注意，法兰后方的基座筒体部分需要预留足够的容纳空间，筒体外侧的锁止凸台外径大于法兰安装开孔尺寸，安装时需要从面板正面将插座放入开孔，再从背面通过螺钉压紧法兰完成固定，布线时需要在筒体尾部预留足够的线缆弯曲半径，避免线缆弯折应力直接作用在插针焊接端，长期使用后出现焊盘脱落、线芯断裂的问题。在户外或者有油雾、粉尘的使用场景中，这类卡口连接器配合对应的密封插头，还能实现一定等级的防护效果，阻挡外界杂质进入接插接触面，保证长期通电接触的稳定性。
