集成气动顶升结构的对开式工业通道门

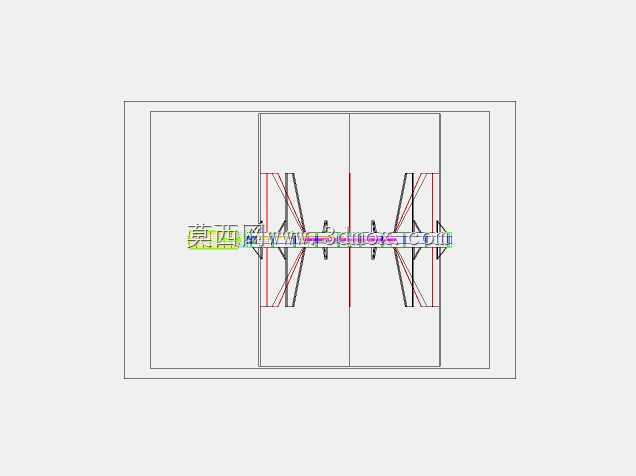

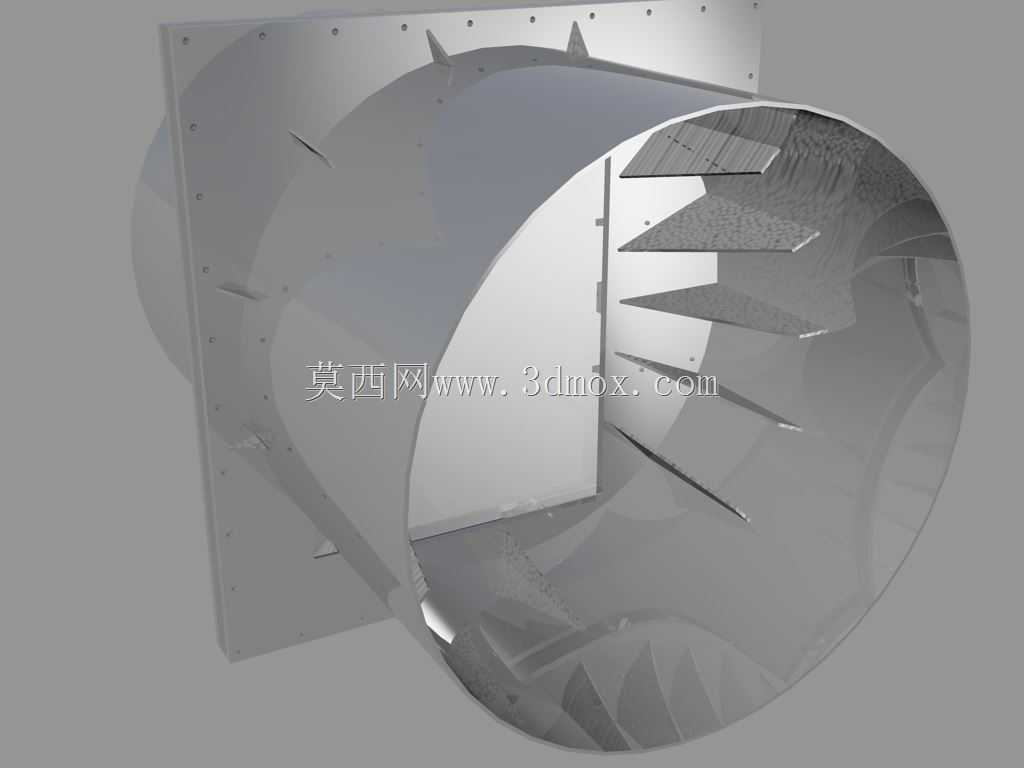

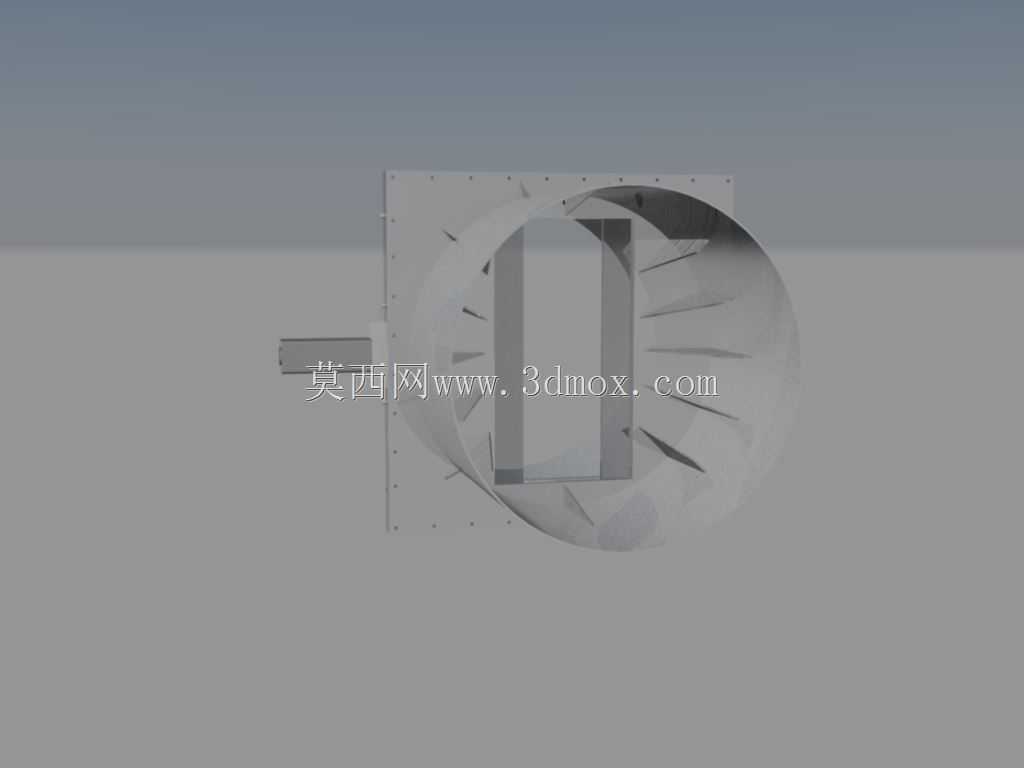

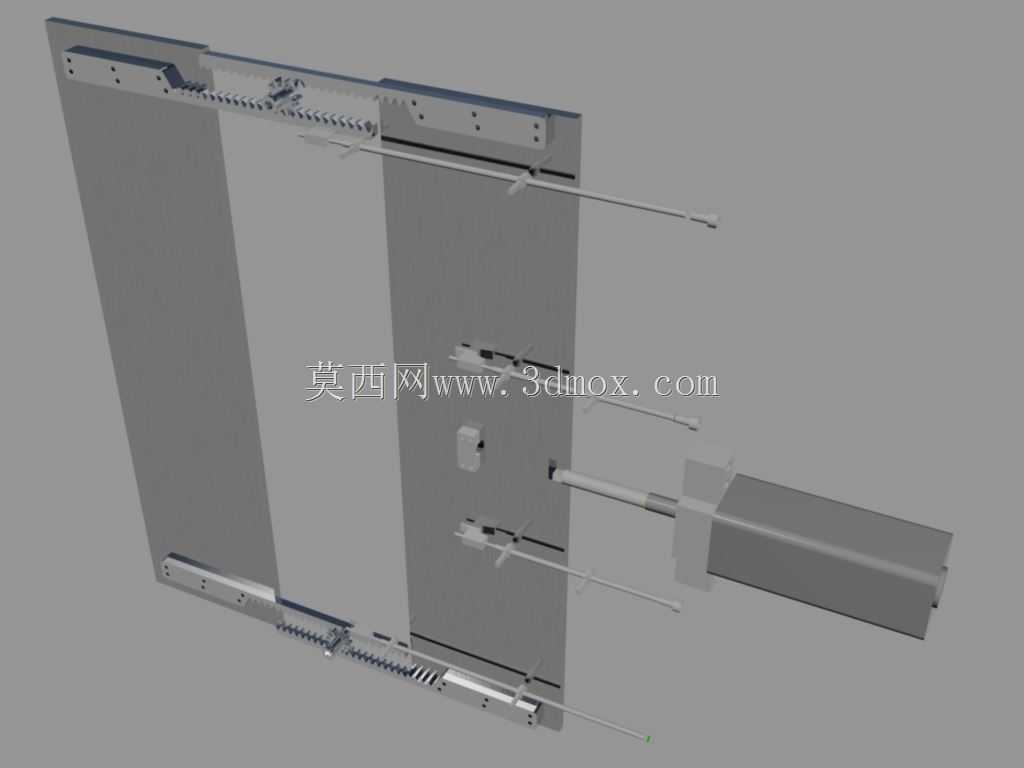

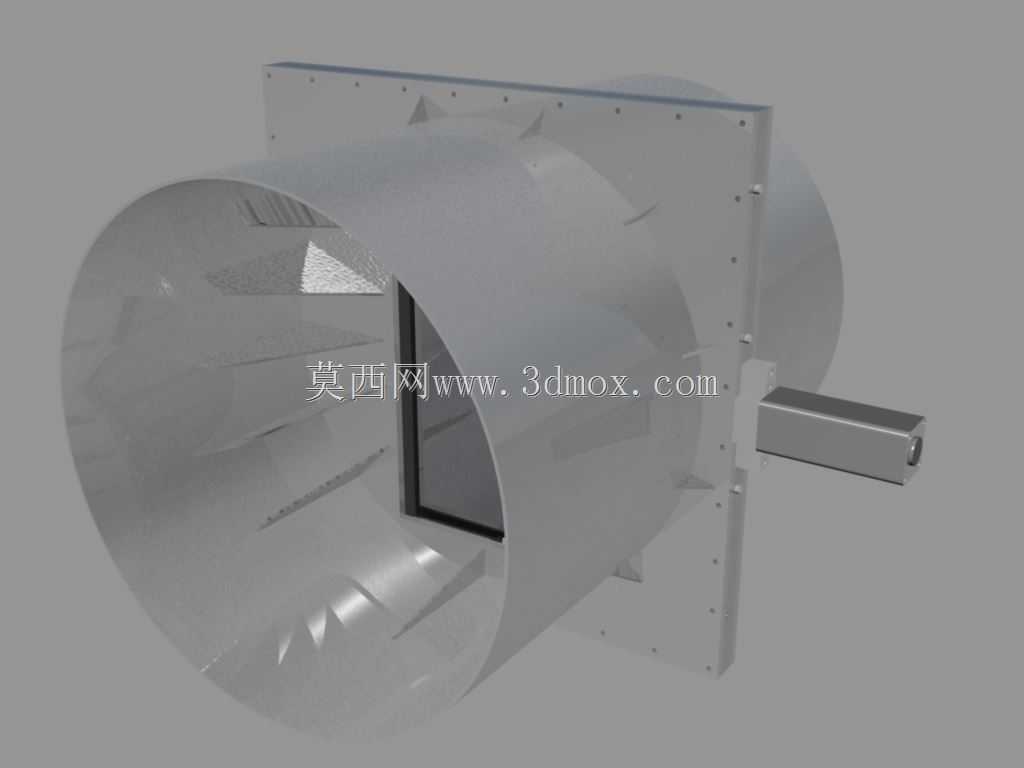

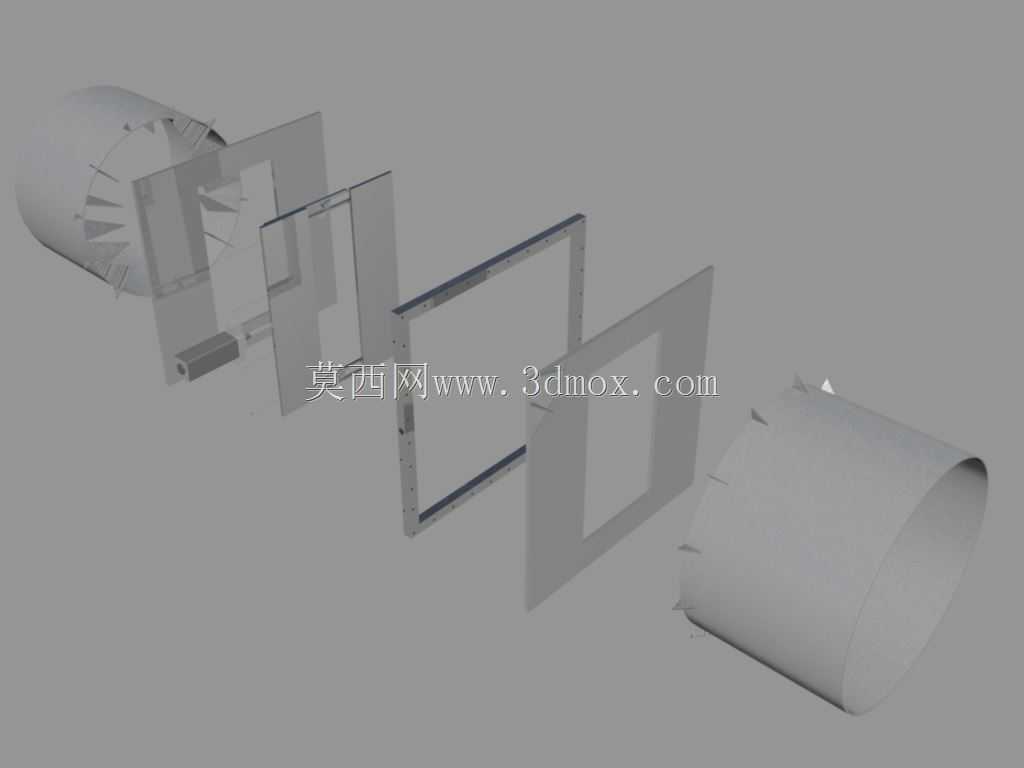

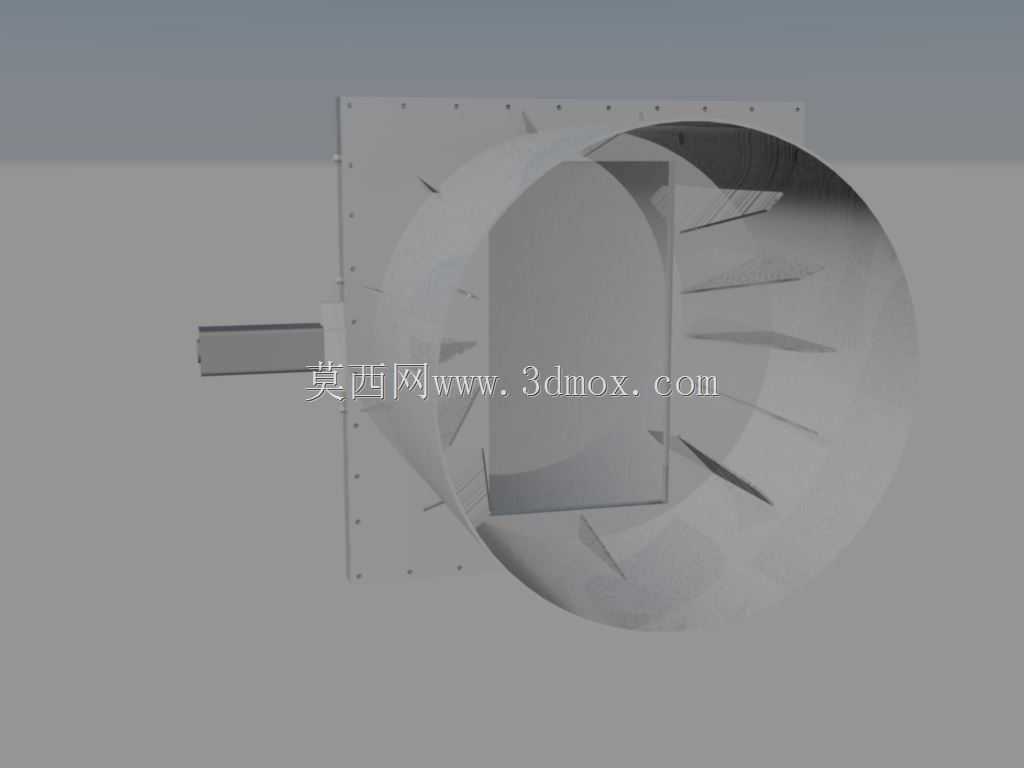

这类带气动顶升结构的两件式门，常应用在需要频繁启闭、同时要求启闭后通道无突出遮挡的工业管路、风洞试验段、大型除尘风道以及粉体输送管道的检修与通断工位上。不同于普通铰接门单侧旋转开启的结构，两件式对开的门体在完全开启后，两扇门板分别贴合在通道内壁两侧，不会向通道外侧或内侧突出额外结构，不会占用通道外部的操作空间，也不会在通道内部形成扰流结构，对于有介质平顺通过要求的风道、物料输送通道来说，能大幅降低门体开启状态下的流阻损失。设计时首先要匹配安装端面的法兰孔位，门体的外框安装边需要和通道端部的法兰盘完全贴合，密封槽开设在安装边内侧，嵌入耐温耐腐的密封条后，能保证关闭状态下通道内的压力不会出现泄漏，适配有一定风压、压差的工作场景。气动顶升结构的布置是整个设计的核心，气缸的铰接支座固定在门体外侧的加强筋位置，推杆端与门板的铰接座连接，两扇门板的启闭动作通过气缸的伸缩实现同步驱动，不需要人工施加额外的操作力，在大尺寸通道门的应用场景下，能大幅降低操作人员的劳动强度，也能配合气动控制系统实现远程自动启闭，适配自动化生产线的通道管控需求。门板内侧设置的多道导流筋板，一方面是为了提升门板整体的结构刚度，在通道内存在正压或负压工况时，避免门板出现形变导致密封失效，另一方面在风道类应用场景下，筋板的角度经过流场优化，能引导介质平顺通过门体区域，减少局部涡流的产生。门体的转动轴采用外置式带座轴承结构，避免轴体长期接触通道内的粉尘、水汽等介质出现锈蚀卡滞，轴承座预留润滑注油孔，日常维护时不需要拆解门体就能完成润滑保养。安装边界上需要注意，门体完全开启时，门板向通道内侧翻转的行程需要提前核算，避免和通道内部的其他构件、检测探头等部件出现运动干涉，气缸的安装位置需要预留足够的检修空间，保证后期更换密封件、维护气缸时不需要整体拆出门体。在实际选型应用时，要根据通道的实际通径匹配对应尺寸的门体，气缸的推力需要根据门板重量、通道内的工作压差核算，保证在最大压差工况下，气缸能提供足够的锁紧力，避免门体被压力顶开出现安全隐患。门体的所有焊接位置都做了打磨平滑处理，减少应力集中点，提升长期交变载荷下的结构使用寿命。
