航天飞机固体助推器增强型连接接头结构

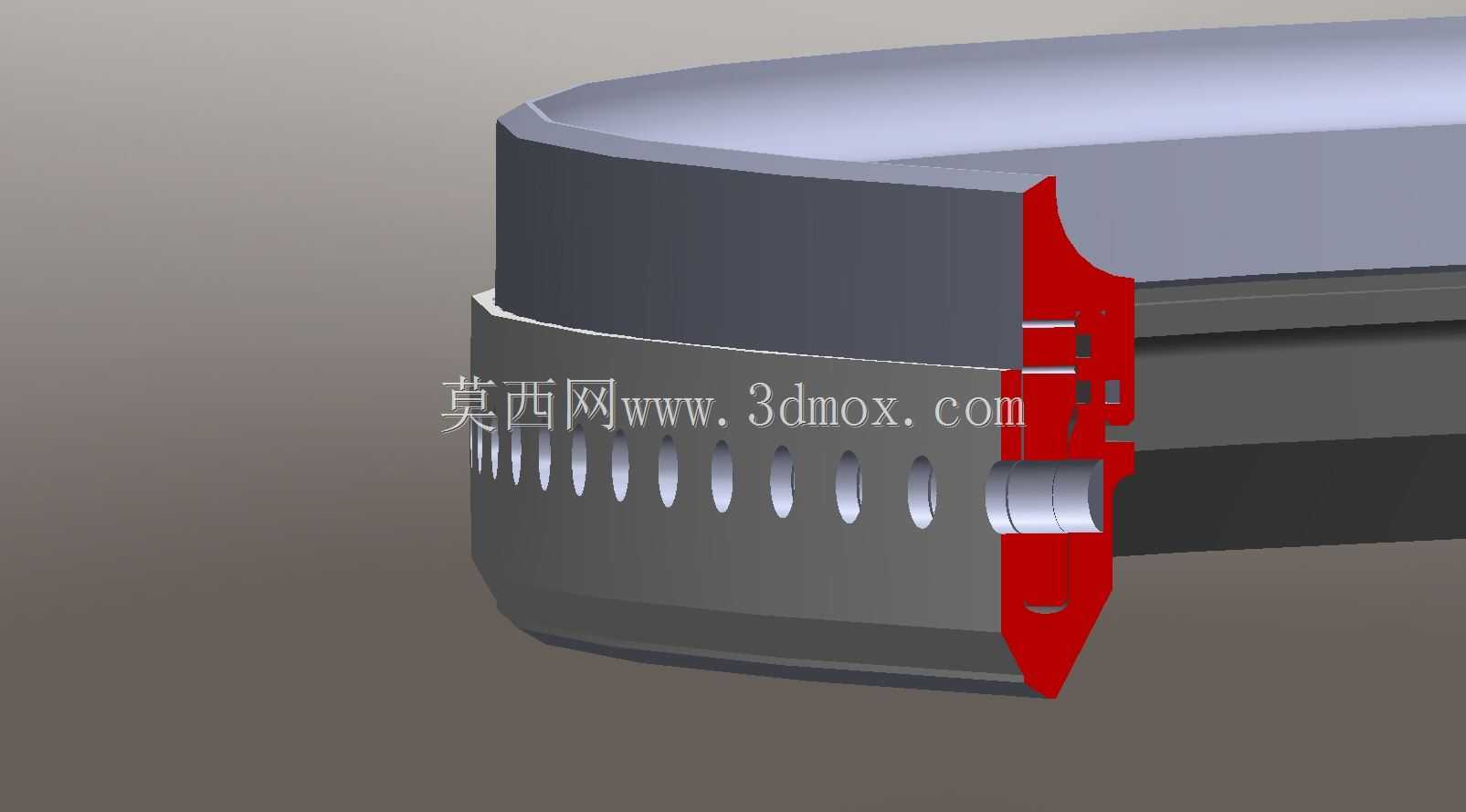

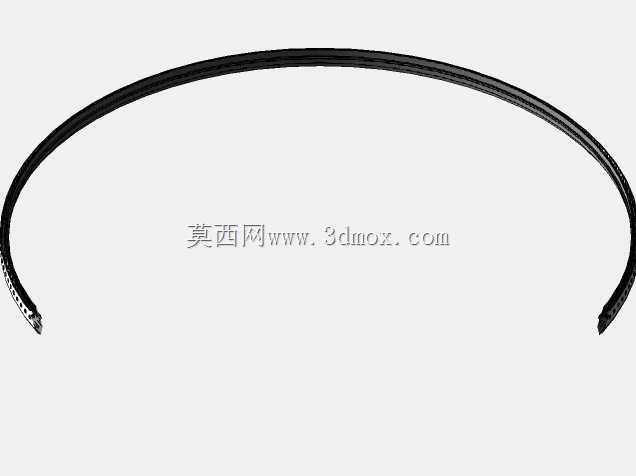

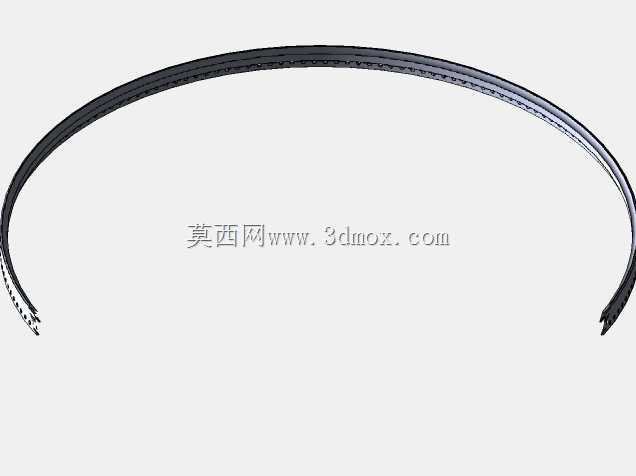

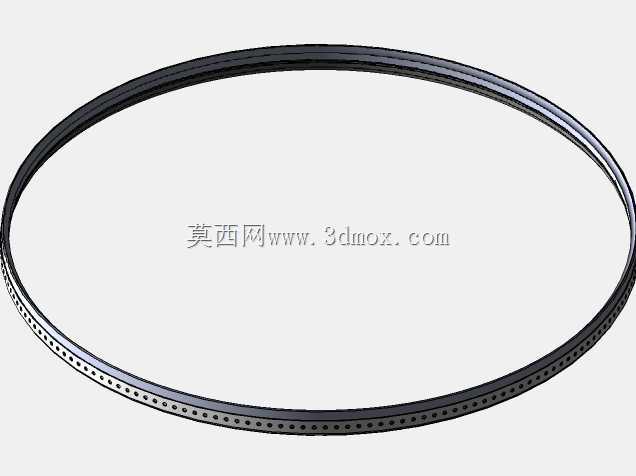

该结构对应航天运载系统中固体火箭助推器段间连接的核心受力部件，主要应用于航天飞机固体火箭助推器（SRB）的推进剂舱段对接场景，同时可适配多级固体弹道导弹的发动机段间连接需求。在实际发射工况下，固体火箭助推器需要承受点火瞬间的大推力冲击、飞行过程中的气动载荷与振动载荷，段间接头是整个助推器结构的应力集中区域，接头的连接可靠性直接决定了整个运载系统的发射安全，挑战者号航天飞机事故正是由段间密封结构失效引发，该增强型接头正是针对这类失效场景优化的结构方案。从功能特性来看，该接头采用公母榫接的配合形式，红色标识的接头构件上设置了多组定位卡槽与连接孔位，配合舱体段上的阵列椭圆减重孔结构，在保证连接刚度的前提下尽可能降低结构自重，接头外侧的凸起结构既可以作为段间对接的定位基准，也能为密封组件提供安装限位，避免高温高压燃气从对接缝隙泄漏。设计过程中首先要匹配原有助推器舱段的外径尺寸，保证接头安装后与舱段外壁齐平，不额外增加飞行过程中的气动阻力，接头的轴向安装长度需要覆盖两段舱体的对接重叠区域，连接孔位的排布要与舱段原有连接点位完全对齐，不需要对原有舱体结构做额外改动即可完成替换安装。接头的型面设计采用了圆弧过渡的结构形式，避免直角结构带来的应力集中问题，红色构件上的镂空槽既可以减轻零件自重，也能作为安装过程中的观察窗口，方便操作人员确认公母接头的配合到位情况，接头下部的楔形结构可以在对接过程中起到导向作用，降低大尺寸舱段对接的装配难度。这类增强型接头的结构设计逻辑，同样可以迁移到其他大尺寸固体火箭发动机的段间连接设计中，尤其是需要承受高内压、大推力载荷的固体推进系统，榫接式的增强结构相比传统的平面对接法兰，能大幅提升连接区域的抗剪切、抗分离能力，同时密封面的配合长度更长，能有效降低燃气泄漏的风险。在三维建模过程中，需要重点关注接头配合面的形位公差，保证公母接头的配合间隙控制在合理范围内，既要满足装配便利性要求，也要避免间隙过大导致密封失效，阵列排布的连接孔位需要保证同轴度，避免装配过程中出现螺栓无法穿入的问题，外侧的气动外形需要与舱段曲面做连续过渡，减少飞行过程中的紊流影响。
