径向三缸旋转式蒸汽动力装置结构

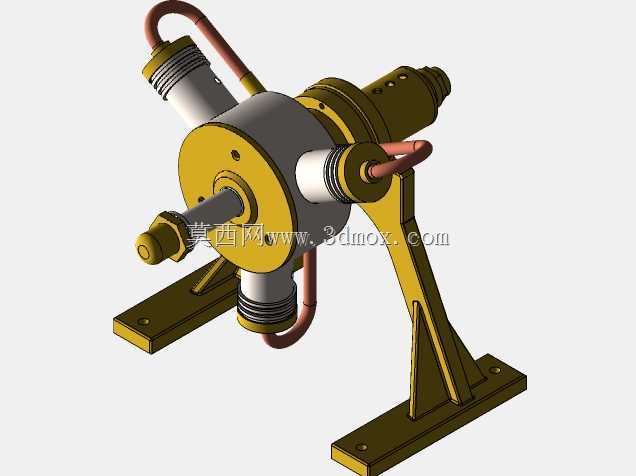

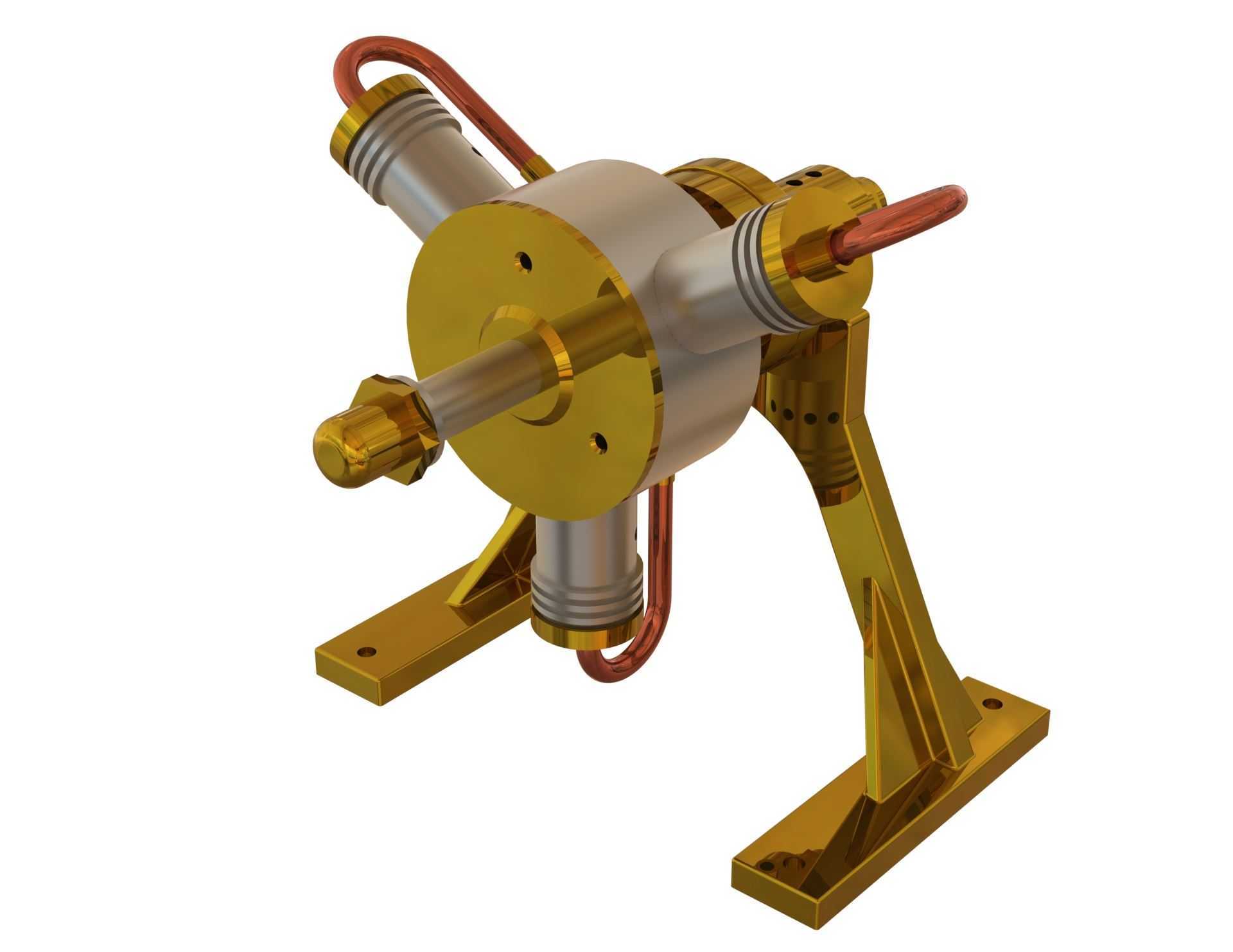

这款径向布局的三缸旋转蒸汽动力装置，常被应用在小型教学演示台架、微型蒸汽动力模型、低压蒸汽驱动的辅助动力场景中，也可作为小型余热蒸汽回收系统的动力输出端，适配低参数蒸汽工况下的小功率动力需求。不同于传统曲柄连杆结构的往复式蒸汽机，该装置采用周向均布的三缸径向排布设计，三个气缸沿中心转轴的径向呈120度夹角均匀布置，进排气通过集成在中心阀体上的配流结构完成切换，省去了复杂的外置配气凸轮与连杆传动组件，整体结构紧凑度远高于同功率等级的往复式蒸汽动力单元。从结构设计逻辑来看，三个气缸的活塞杆直接与偏心传动结构联动，蒸汽依次进入不同气缸推动活塞做直线往复运动，通过偏心结构将直线运动直接转化为中心轴的旋转输出，动力传递路径更短，传动过程中的机械损耗更低，运行时的动平衡表现更优，高速运转下的振动幅度远小于单缸或双缸的同类型结构。装置的支撑结构采用双侧三角支撑脚设计，两个安装脚沿转轴轴向对称布置，每个支撑脚预留两个螺栓安装孔，可直接固定在水平安装基座上，安装时需保证中心转轴的水平度偏差不超过0.1mm/100mm，避免运转过程中出现偏磨导致密封件过早失效。整体外形的径向最大尺寸由三个气缸的外伸长度决定，轴向尺寸主要包含支撑脚宽度、阀体厚度与输出轴的外伸长度，安装时需在输出轴端预留足够的联轴器安装空间，同时在气缸连接的铜质管路侧预留蒸汽管路的排布空间，避免管路与周边结构产生干涉。装置的配流阀体集成在中心缸体位置，进排气口的接口尺寸适配小通径的紫铜管连接，可直接对应低压蒸汽管路的安装标准，气缸与中心阀体之间采用金属密封结构，可耐受一定温度的饱和蒸汽工况，日常维护仅需定期检查活塞处的密封件磨损情况，无需对复杂的配气结构进行频繁调校。在实际选型应用中，该结构的动力输出特性更平稳，启动扭矩表现优于同排量的单缸结构，在低蒸汽压力下即可顺利启动，适合作为教学演示设备直观展示蒸汽动力的能量转换过程，也可经过参数适配后作为小型蒸汽驱动装置的动力核心，为小型负载提供稳定的旋转动力输出。建模过程中对偏心传动结构的配合间隙做了合理预留，既保证活塞运动过程中无卡滞，也避免间隙过大导致的蒸汽泄漏问题，支撑脚的安装孔位做了沉头设计，安装后螺栓头不会突出支撑面，保证安装贴合度。
