麦克唐纳FSG1969超音速双引擎战机

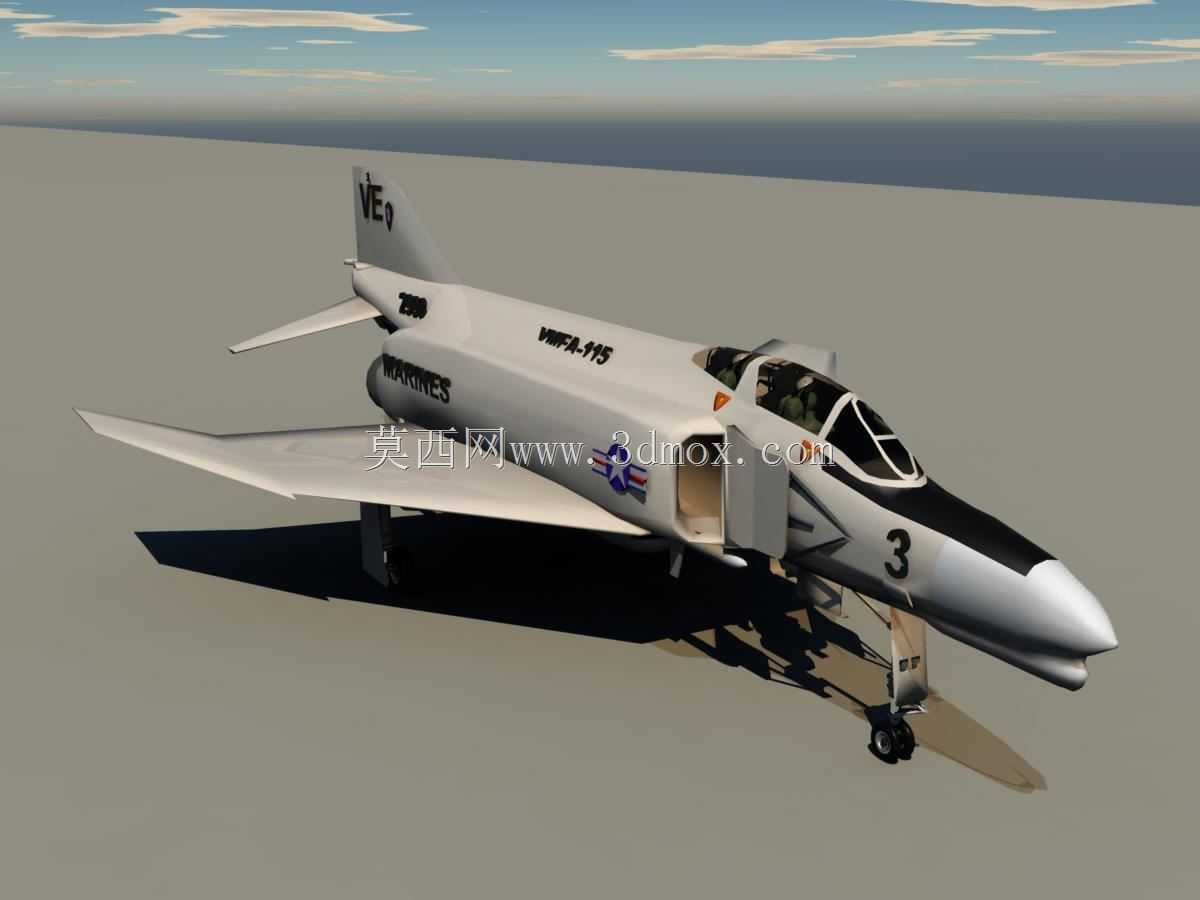

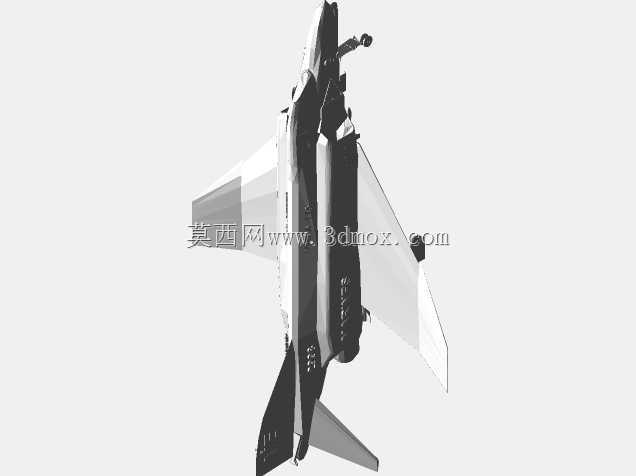

在军用航空器结构设计与气动仿真领域，这类超音速双引擎战机的三维数模，是开展结构强度校核、气动布局优化、挂载接口匹配工作的核心载体，区别于简化的外观展示模型，该数模完整还原了战机从机身蒙皮分块、翼身融合过渡段到起落架收纳舱、尾喷口调节结构的全部几何特征，可直接导入仿真环境开展多工况下的力学与流体计算。从实际应用场景来看，这类模型主要服务于两类工程需求：一是装备论证阶段的总体方案迭代，设计人员可基于数模快速调整机翼后掠角、垂尾安装位置、进气道唇口角度等关键参数，验证不同布局下的超音速升阻比、低空突防稳定性、大迎角机动姿态控制裕度，无需反复制作实体风洞模型，大幅压缩方案迭代周期；二是地勤保障体系的模拟训练开发，数模预留的维护口盖、引擎安装导轨、武器挂点接口边界，可直接用于开发虚拟维修训练系统，让地勤人员在虚拟环境中熟悉引擎拆装、弹药挂载、机载设备检修的操作流程与空间避让要求，避免实装训练带来的装备损耗与安全风险。从设计思路层面看，该机型采用翼身融合体布局，机身截面沿纵轴平滑过渡，既减少了超音速飞行时的激波阻力，也为机身内置油箱、航电设备舱预留了连续的安装空间，双引擎沿机身轴线对称布置，间距经过严格计算，单引擎失效时的剩余推力偏航力矩可通过垂尾与方向舵的偏转余量完全补偿，满足海上低空飞行的安全冗余要求。外形尺寸与安装边界方面，数模严格按照实机比例还原，机翼展长、机身长度、垂尾高度的几何公差控制在0.1%以内，机身下部的武器挂点预留了符合军用标准的接口坐标，可匹配主流空空导弹、对地攻击弹药的挂载模型，起落架舱的内部空间尺寸完全还原实机的收纳边界，可直接用于起落架收放机构的运动仿真，验证收放过程中与周边结构的干涉情况；尾喷口的调节片结构做了可动装配设计，可模拟不同推力状态下的喷口收敛与扩张角度，为排气系统的热流仿真提供准确的几何边界。需要注意的是，开展高工况仿真时，需对数模的薄蒙皮区域、翼根连接段做局部网格加密，这些位置是超音速机动状态下的应力集中区，网格精度不足会直接导致强度计算结果出现偏差，无法为结构优化提供可靠依据。
