带花键安装孔的径向离心式叶轮结构

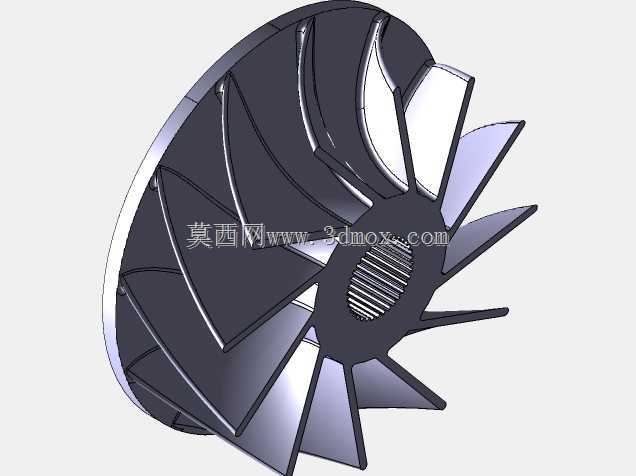

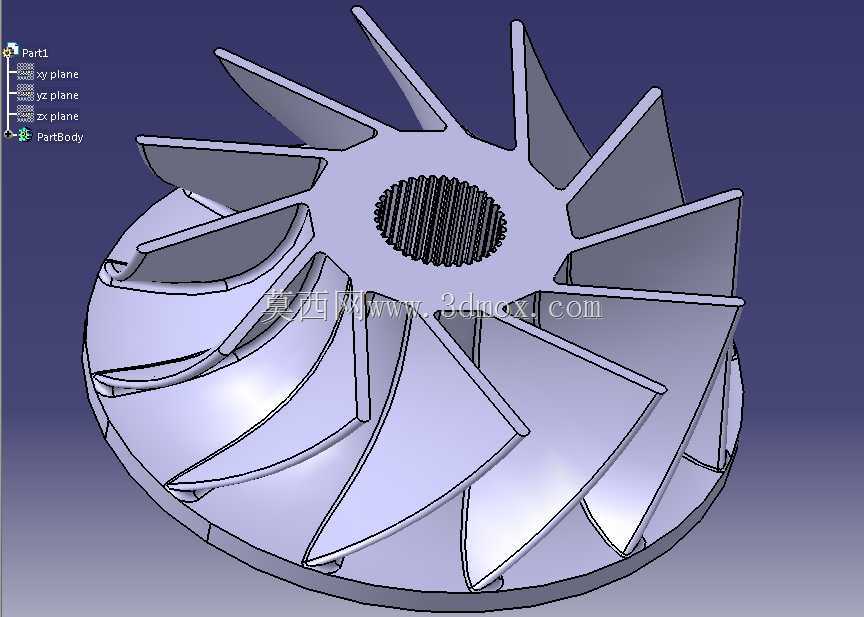

这类径向离心式叶轮，多配套在中小型离心通风、低压送风或是工业设备的散热循环系统中，也可作为小型物料气力输送的动力端核心部件，日常在工业机柜散热、车间局部送风、小型除尘机组的风路系统里十分常见。叶轮中心采用内花键孔作为安装接口，和配套的花键轴配合时，可传递更大的扭矩，相比平键连接，花键的多齿受力结构能让传动更平稳，高速运转时不会出现键连接的间隙松动问题，同时对中性更好，能有效降低叶轮高速旋转时的径向跳动量，减少整机的振动与轴承磨损。轮盘部分采用等厚圆盘基体结构，靠近中心孔的位置做了局部加厚处理，用来抵消叶片根部的应力集中，避免长期运转后叶片根部出现疲劳裂纹。叶片采用后向式空间曲面设计，叶片型线沿径向从根部到外缘逐步扭转，这种设计能让气流在流道内的转向更平缓，减少气流在叶片表面的分离损失，提升气动效率，同时降低运转时的气动噪声。叶片数量设置为12片，均匀分布在轮盘上，相邻叶片间的流道截面从内到外平滑扩张，能让气流从轴向进入叶轮后，平稳转为径向流出，将动能逐步转化为压力能。设计时首先要确定安装边界，中心花键孔的参数要和配套传动轴完全匹配，齿形、齿数、配合公差都要符合传动要求，保证装配后无轴向窜动、无径向间隙。叶轮的外径尺寸要和配套的蜗壳内腔尺寸匹配，叶片外缘和蜗壳内壁的间隙要控制在合理范围，间隙过大会造成气流回流损失，间隙过小则容易出现运转剐蹭。叶片的厚度从根部到外缘逐步减薄，根部厚度更大以保证结构强度，外缘较薄可以减少气流入口的冲击损失。轮盘背面做了平整的加工面，用来和轴端的定位端面贴合，保证叶轮的安装垂直度，避免运转时出现端面跳动。这类叶轮在实际使用中，要根据输送介质的特性选择对应的材质，普通空气输送可采用工程塑料或是铝合金材质，若输送带有少量粉尘的气体，则需要选用耐磨钢材制作，同时对叶片表面做耐磨处理。建模过程中，叶片的曲面构建是核心，需要先确定不同半径处的叶片安装角，通过多条截面线拟合出光滑的叶片曲面，再通过圆周阵列完成所有叶片的排布，最后对叶片和轮盘的结合处做圆角过渡，减少应力集中的同时，也能减少气流在拐角处的涡流损失。
