双尾撑布局遥控飞机框架结构设计

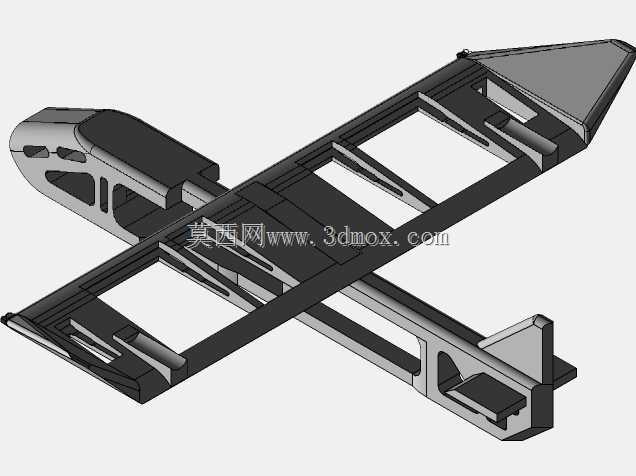

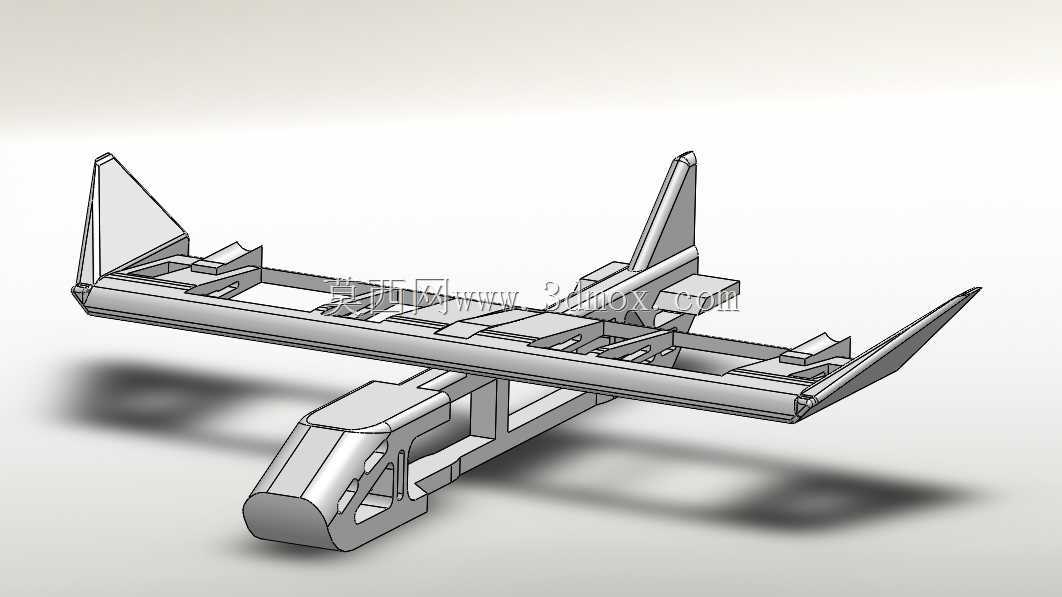

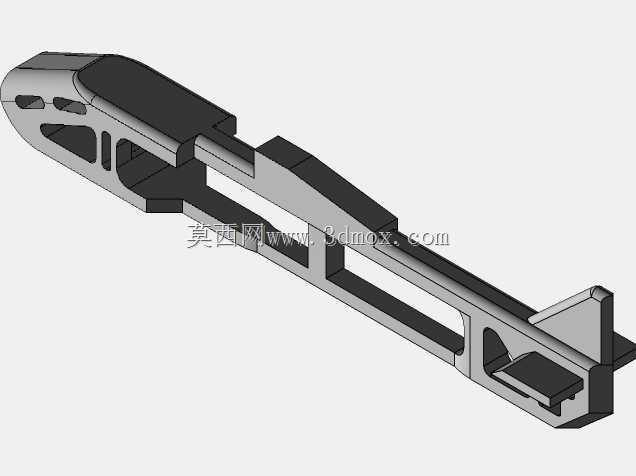

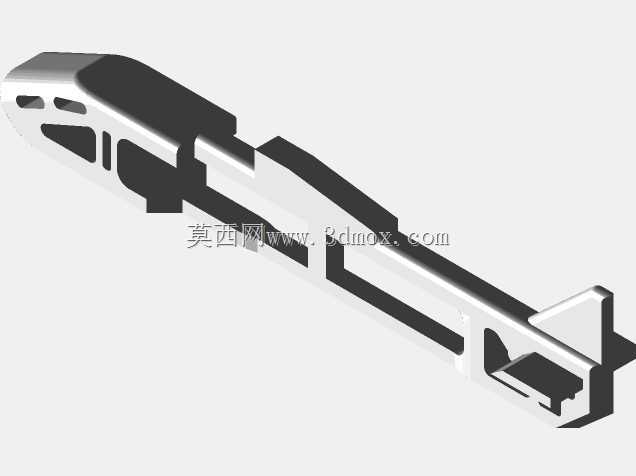

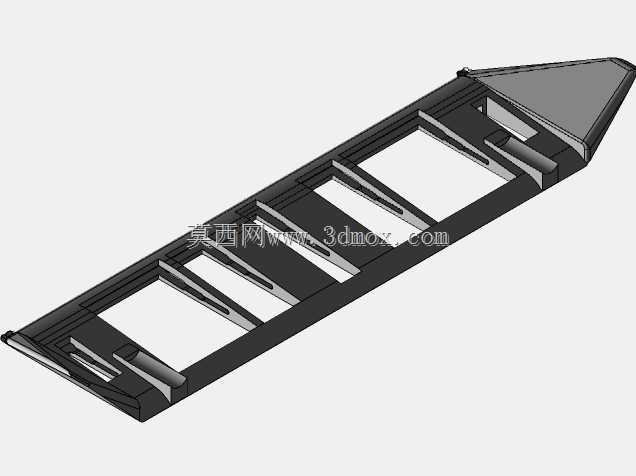

该结构为遥控航模飞机的主体承载框架，采用双尾撑杆连接主机翼与尾翼组的布局形式，主要应用于中小型固定翼航模的制作、航模教学实训以及业余航空模型竞赛场景，可作为电动遥控航模的核心承载基体，适配外置蒙皮、动力组件、遥控接收模块与舵机系统的安装。从设计思路来看，整体采用镂空框架式结构，在保证机身纵向、横向结构刚度的前提下，尽可能削减非承载区域的材料用量，以此降低整机自重，提升航模的有效载荷能力与飞行续航表现。机头位置预留了动力电机、电池舱的安装空间，框架内侧设置有对应卡槽与安装凸台，可直接适配常规规格的无刷电机与锂聚合物电池，无需额外制作转接支架，降低后续组装的加工难度。主机翼安装段位于机身中部，框架上预留了机翼插接定位槽与舵机走线通道，机翼可通过插接方式与机身快速固定，同时预留的走线空间可将舵机信号线规整收纳于框架内部，避免飞行过程中线材外露产生气动阻力或被气流扯断。双尾撑结构从主机翼后段向后延伸，分别连接垂直尾翼与水平尾翼，尾翼与撑杆的连接位置设置有加强筋结构，可承受飞行过程中舵面偏转产生的交变载荷，避免尾翼在大机动飞行时出现结构形变影响操控精度。起落架安装位位于机身下部靠前位置，框架对应位置做了局部加厚处理，可承受航模降落时的冲击载荷，避免硬着陆导致机身框架断裂。从安装边界来看，机身整体纵向长度适配1.2米级翼展的固定翼航模，框架截面尺寸可容纳常规规格的航模电调、遥控接收机等电子元件，所有安装孔位均按照通用航模配件的标准间距设计，可直接适配市售的常规航模标准件，无需二次打孔修改。结构设计时充分考虑了3D打印或轻木切割的加工工艺性，所有框架杆件均采用等截面设计，无复杂曲面结构，无论是采用FDM3D打印制作，还是采用轻木板材切割粘接，都能快速完成零件加工，降低制作门槛。框架的受力路径经过优化，飞行过程中机翼产生的升力可通过中部安装座均匀分散到整个机身框架，尾翼的操控力矩通过双尾撑杆直接传递到机身中部，避免局部应力集中导致结构失效，同时机头位置的电池安装位可根据整机重心需求前后调整位置，方便组装时进行重心配平，保证飞行稳定性。
