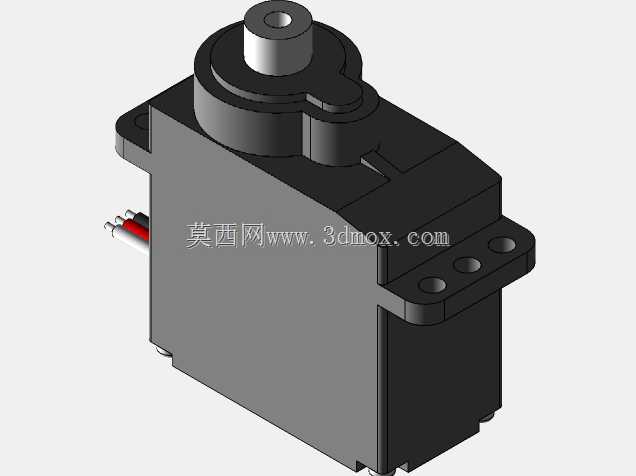

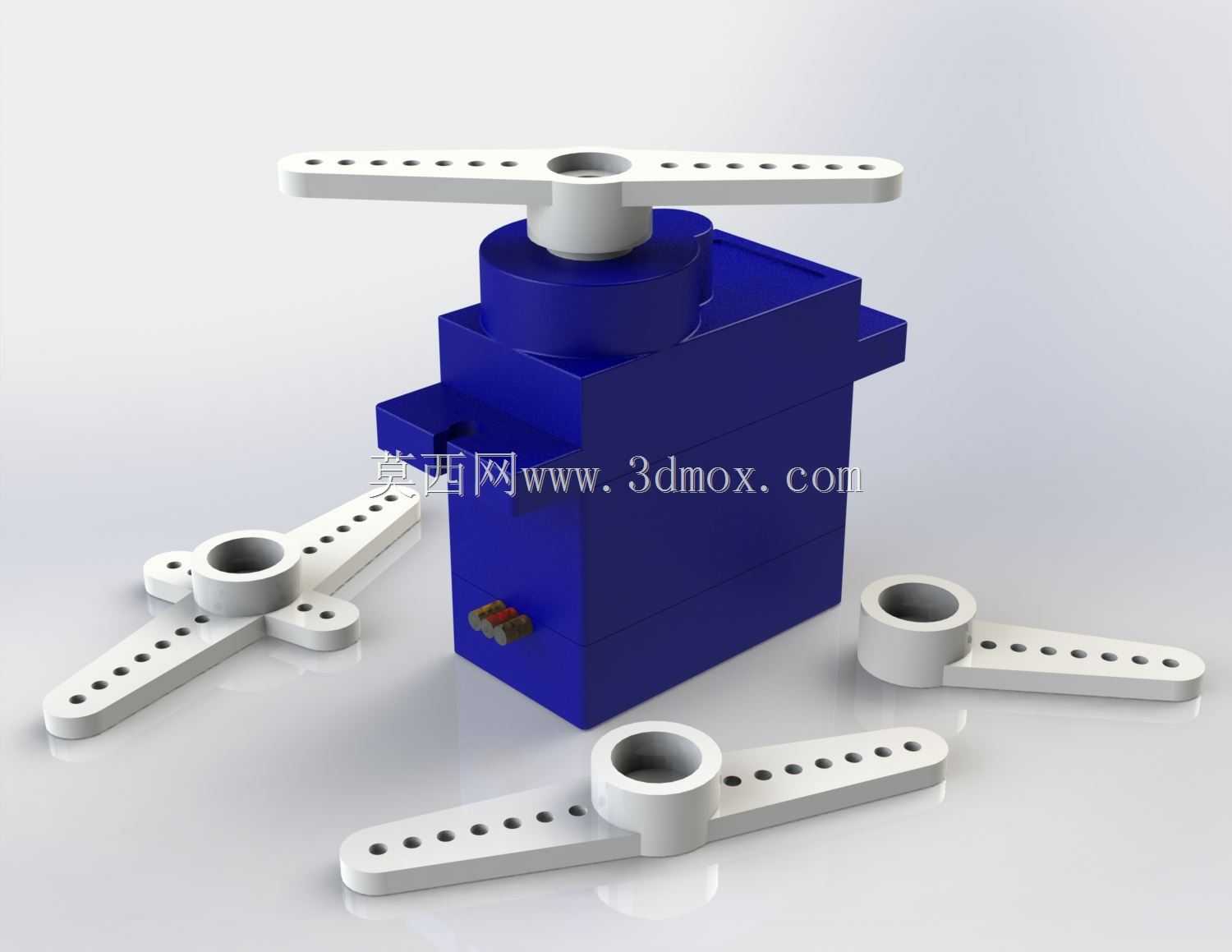

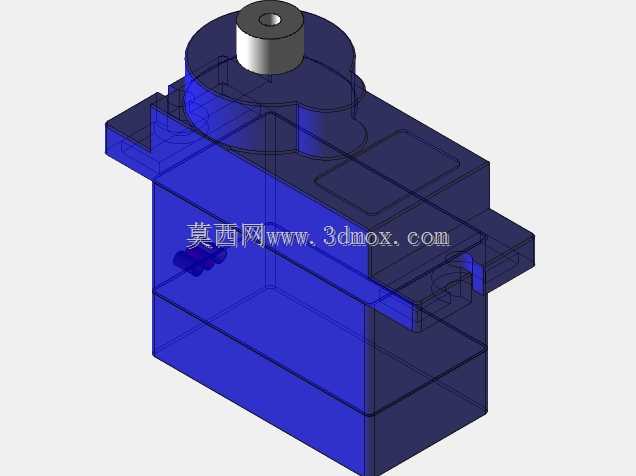

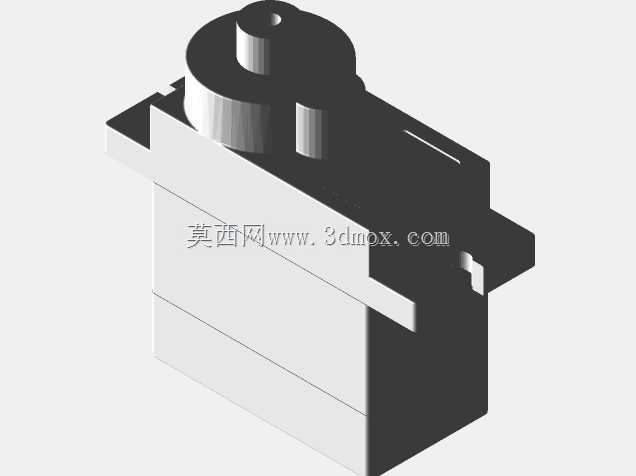

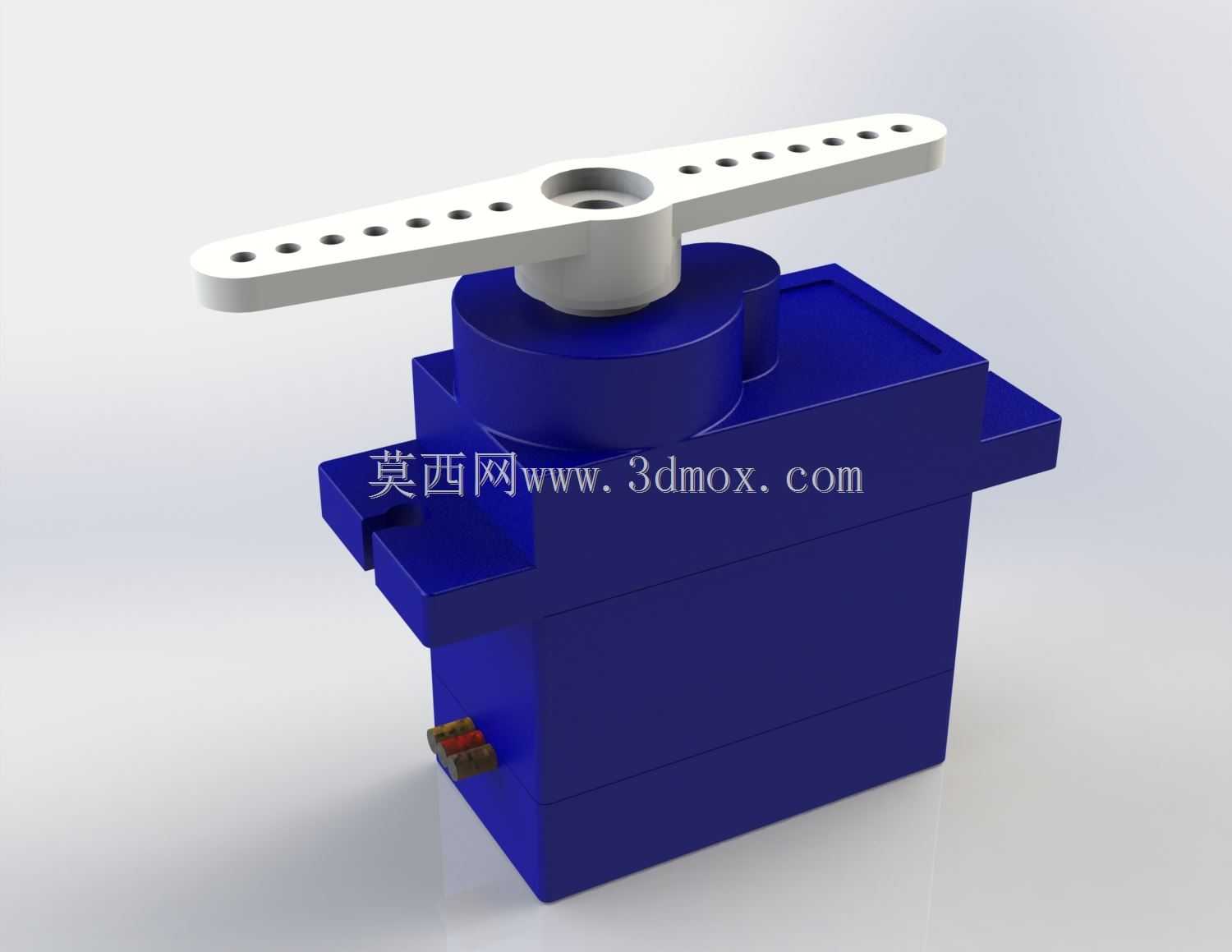

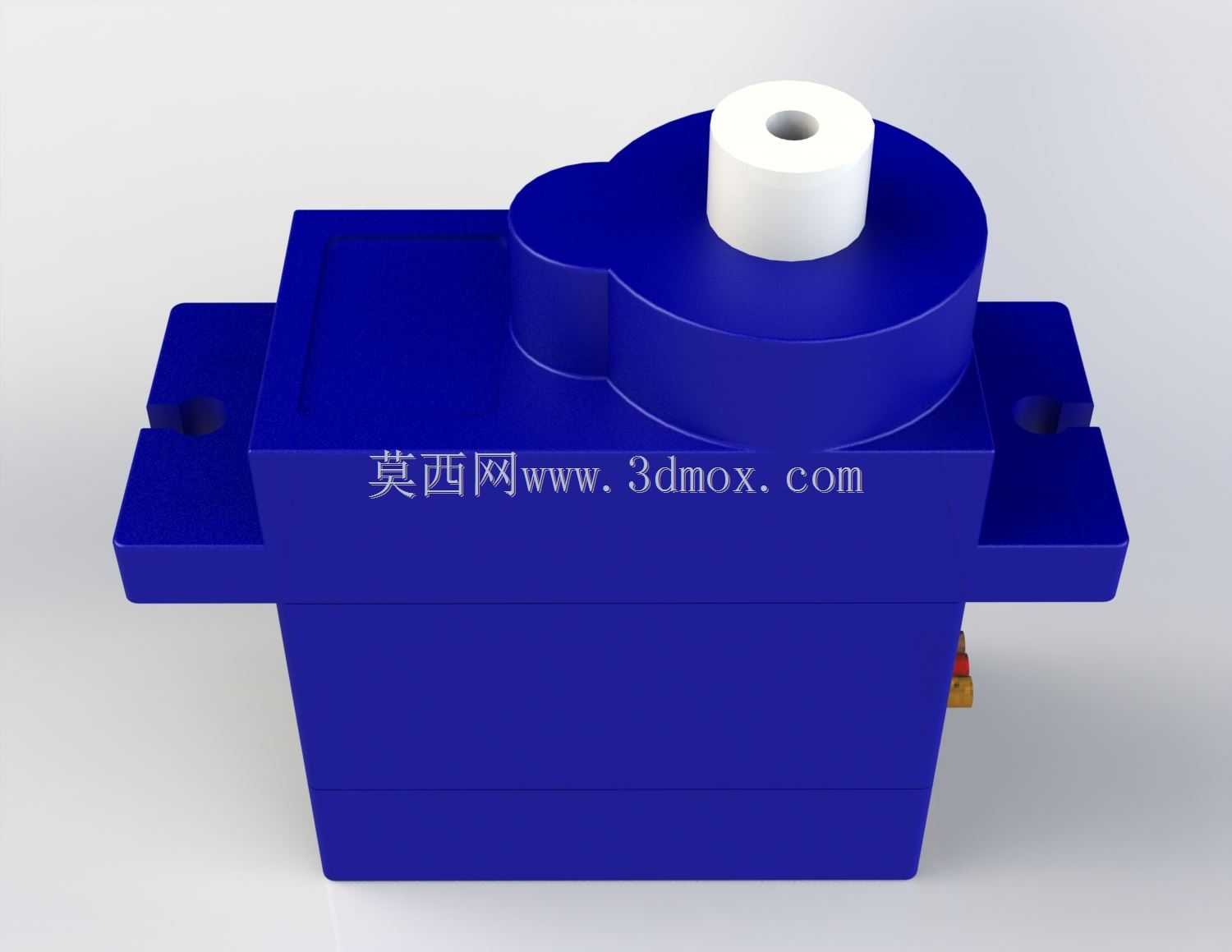

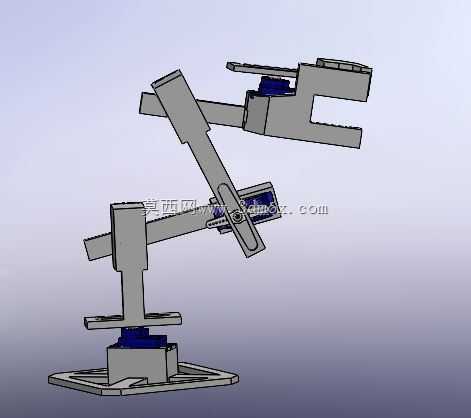

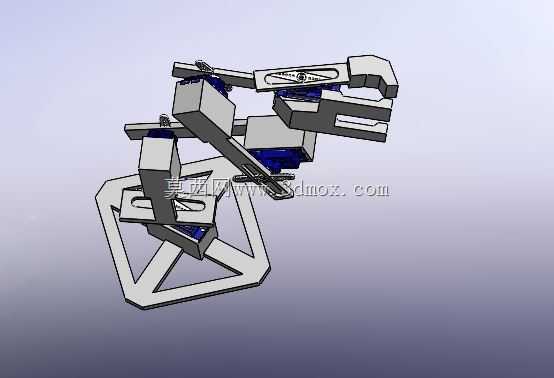

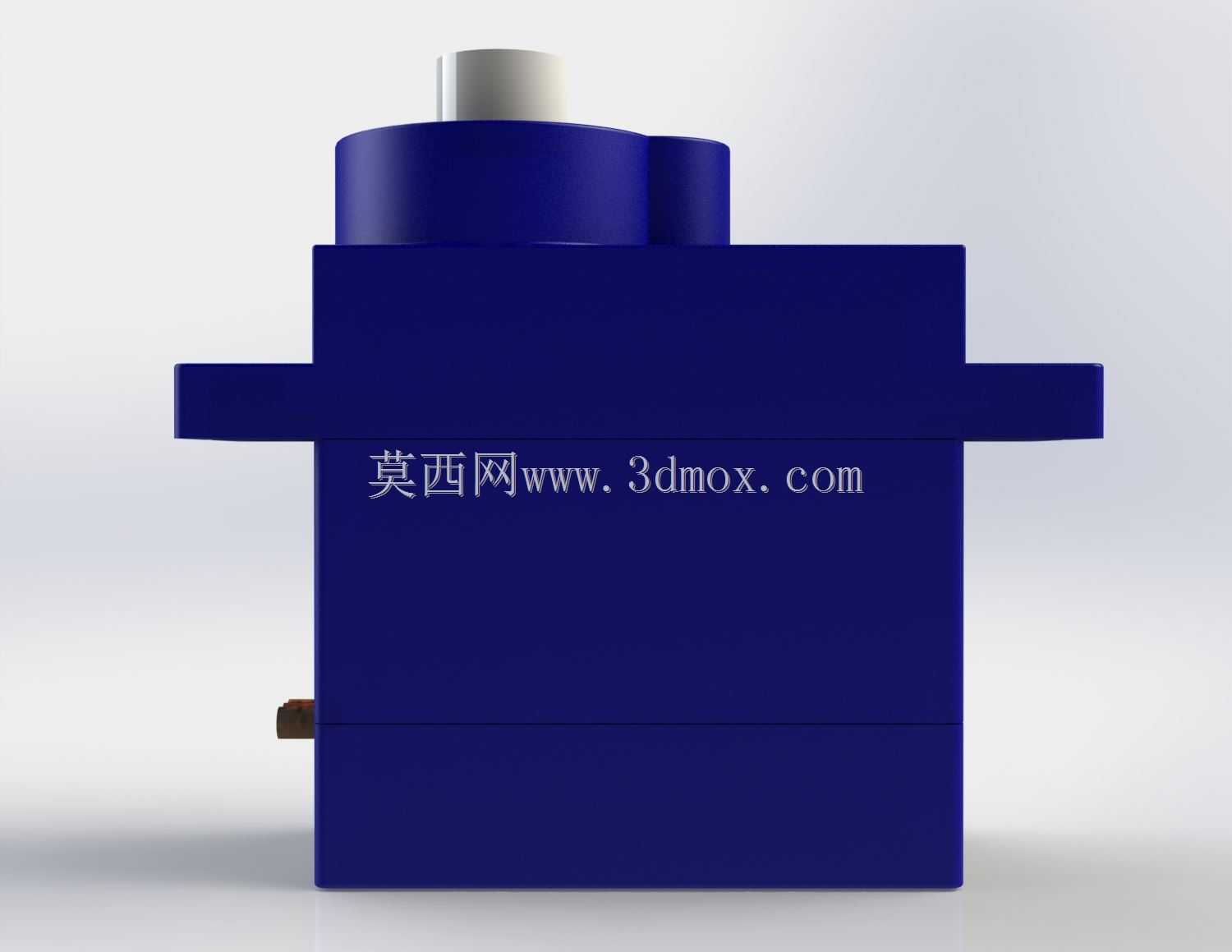

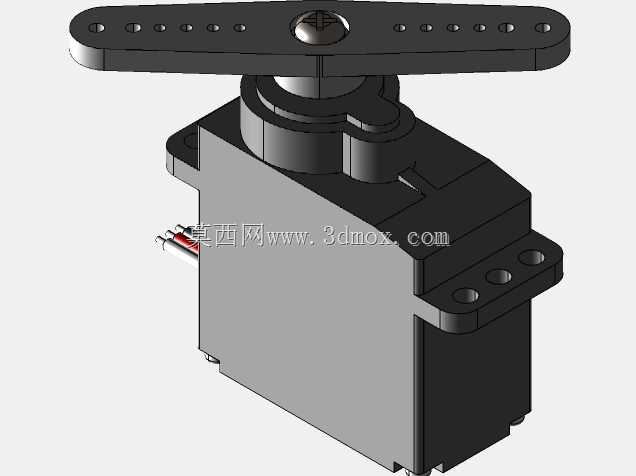

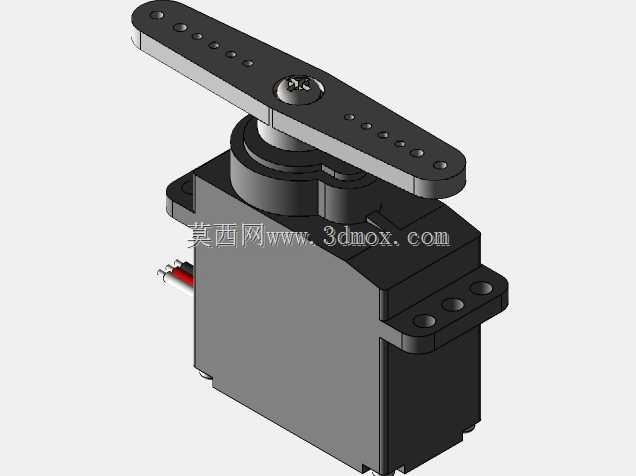

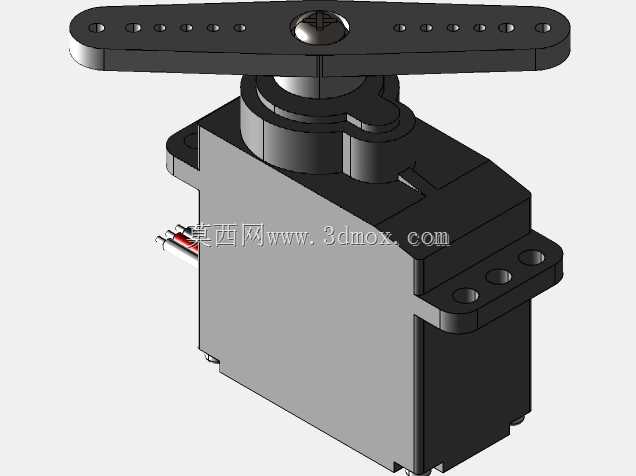

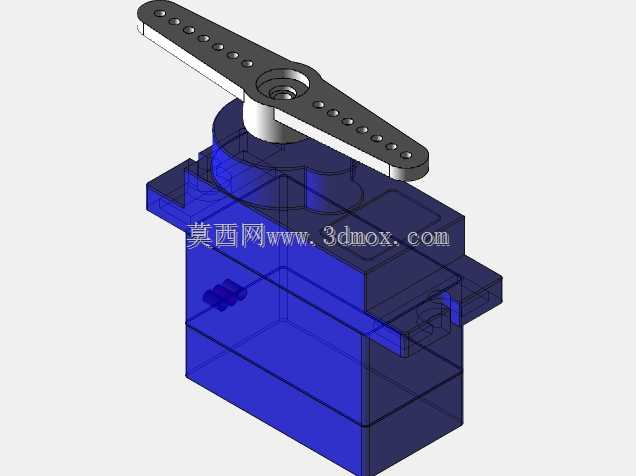

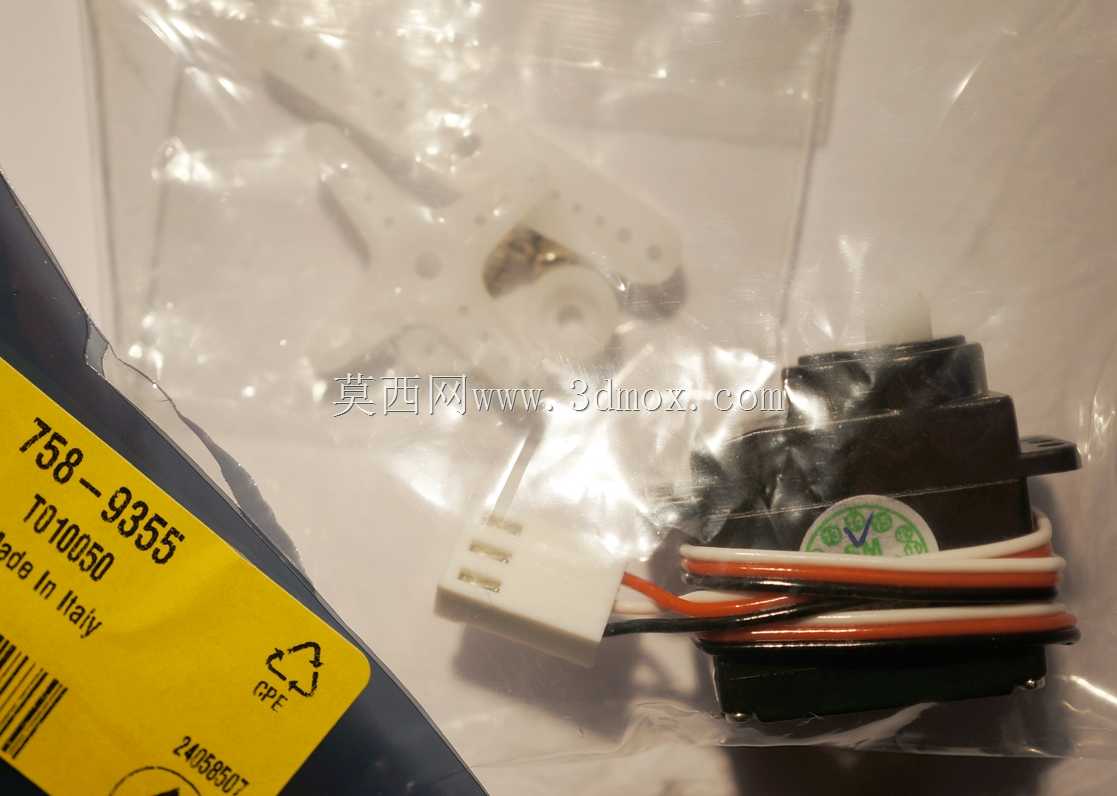

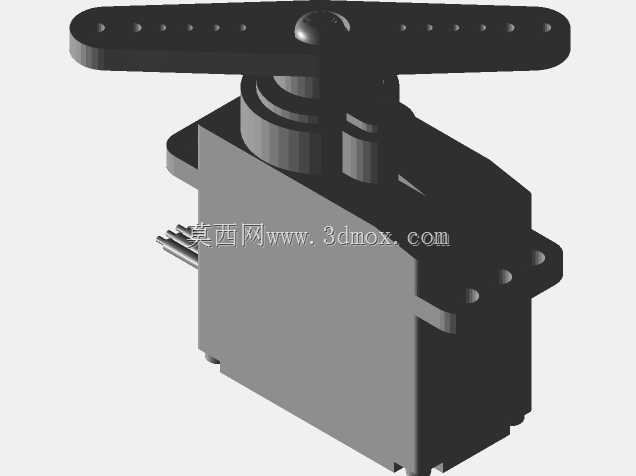

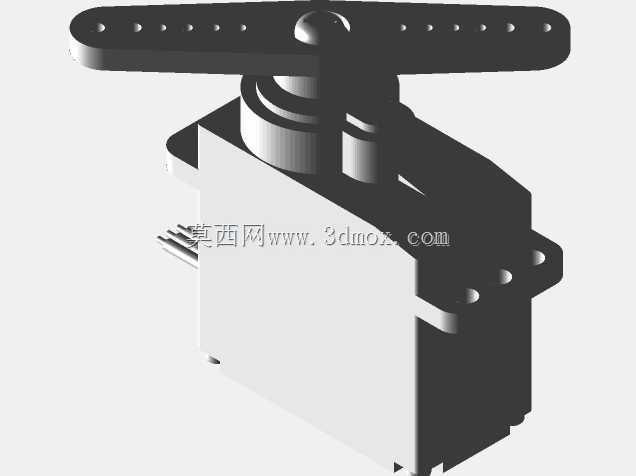

这套小型多关节执行机构的整套结构,围绕桌面级轻载作业场景搭建,五个转动关节分别对应底座回转、大臂俯仰、小臂俯仰、腕部姿态调整与末端夹爪开合,所有关节的驱动位都预留了适配SG90 9G微型伺服电机的安装腔,电机输出轴直接和对应摆臂的传动位对接,省去额外减速组的装配间隙,整套机构空载总重控制在数百克级别,不需要重型机架承载,直接放置在实验台、桌面工位或者小型自动化实训平台上即可投入使用。
从实际落地的场景来看,这类小臂展机械臂最先覆盖的是教学实训与轻量分拣工位:高校机器人课程里,学生可以直接对照实体结构理解关节坐标系的运动逻辑,把舵机控制线接在通用控制板上,就能完成点位示教、路径规划的实操练习;小型3D打印工坊里,它可以布置在打印机出料侧,完成打印件的取放、归类,也能搭配吸盘头替换原有夹爪,搬运薄片类光敏树脂工件;电子装配工位上,它能完成小电阻、电容这类轻量元件的上料移送,负载范围完全匹配百克级以内的作业需求,不会因为臂体自重过大出现舵机丢步、臂段下坠的问题。

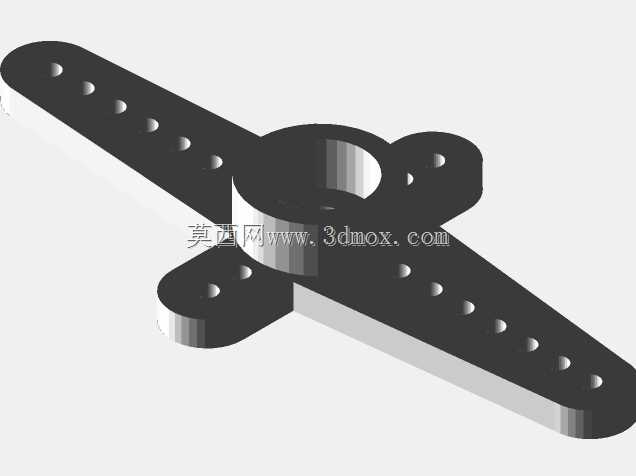

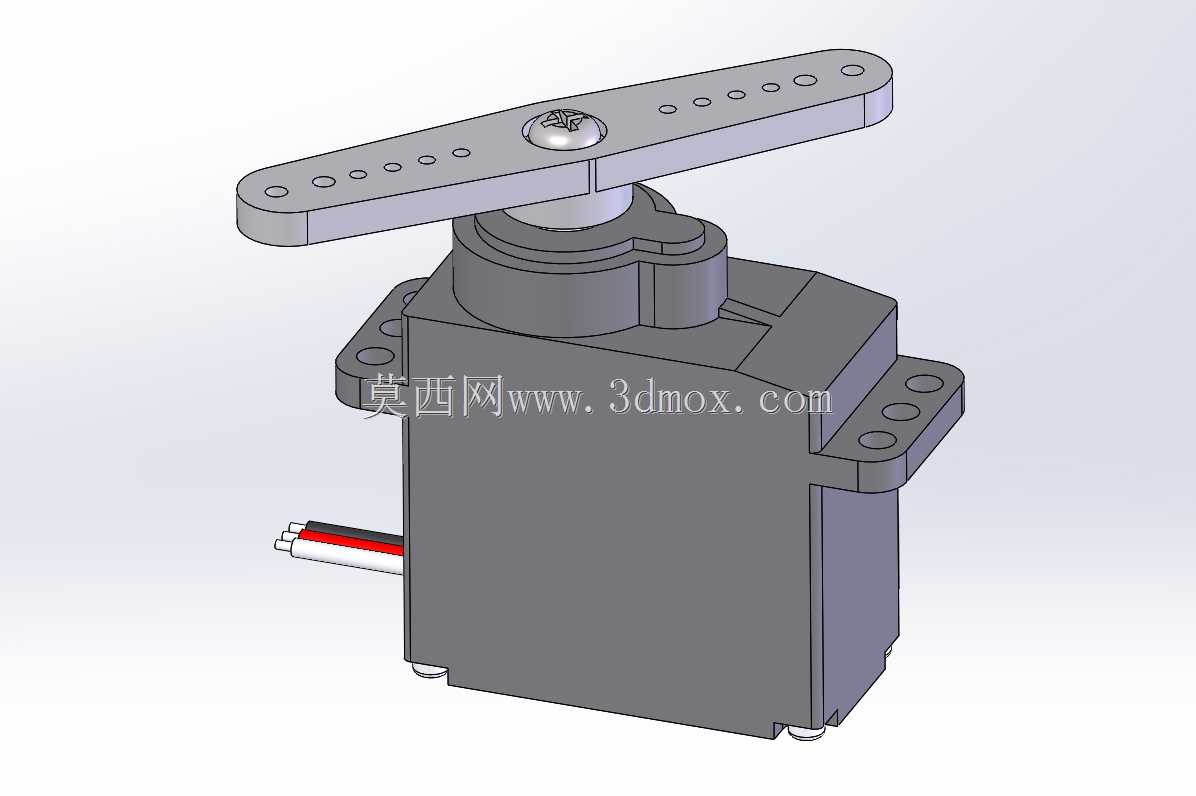

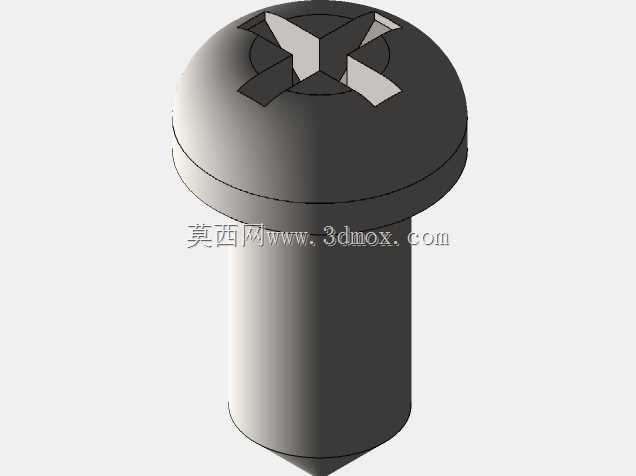

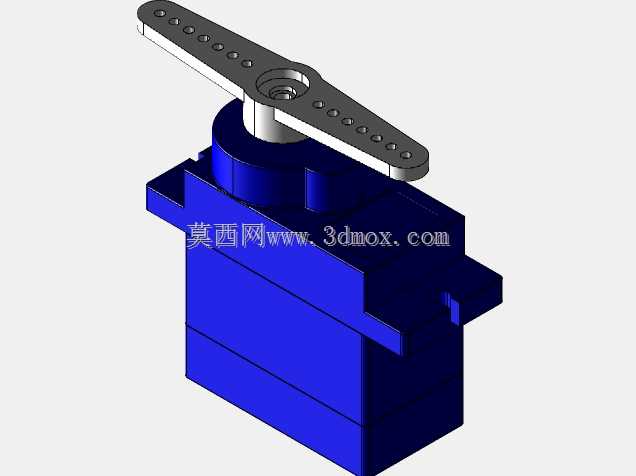

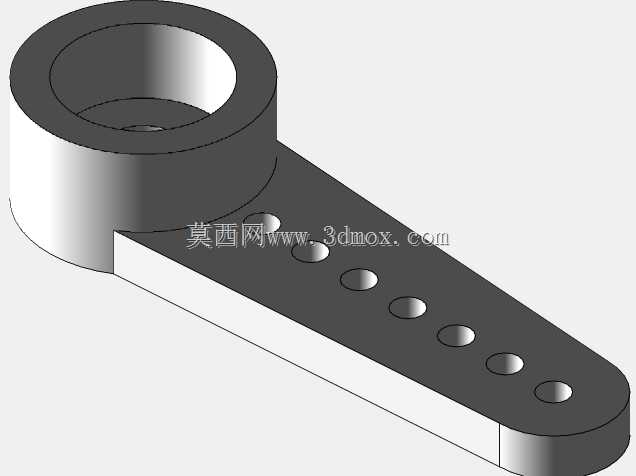

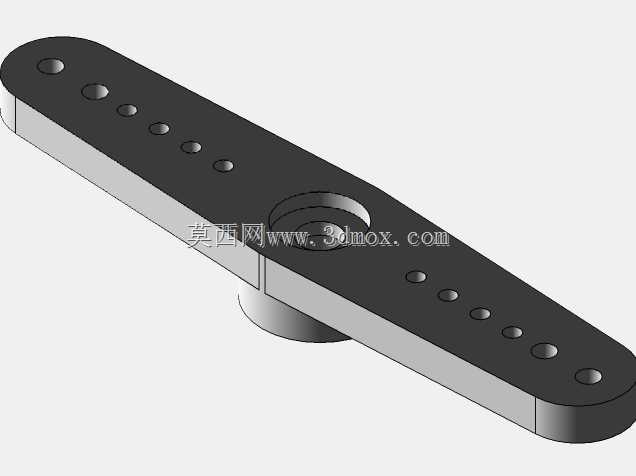

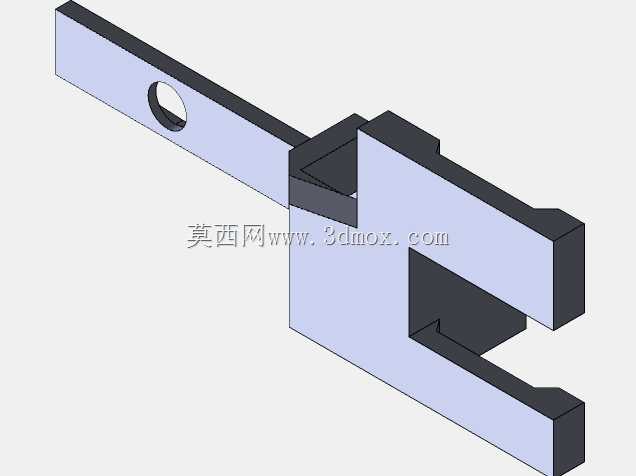

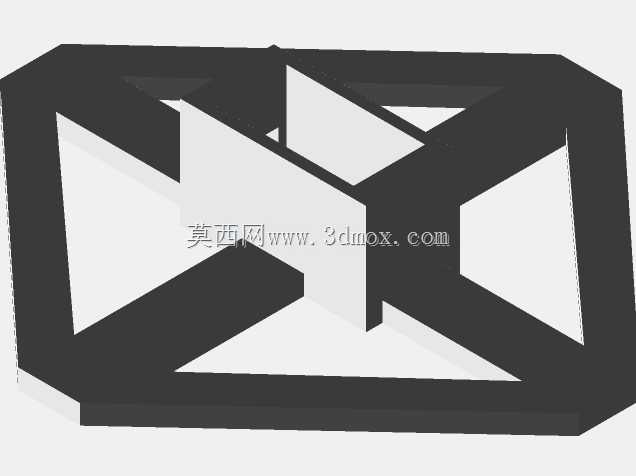

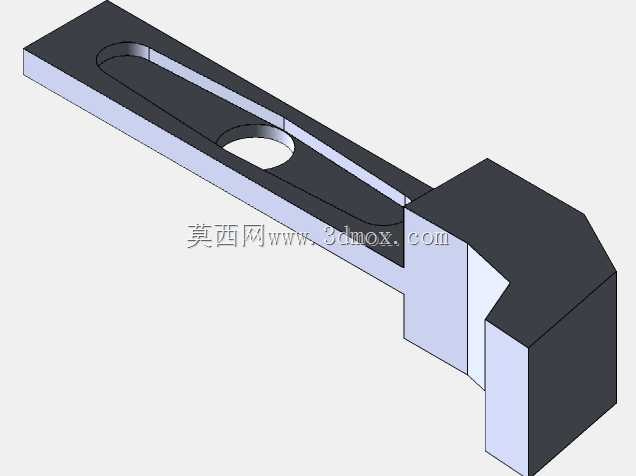

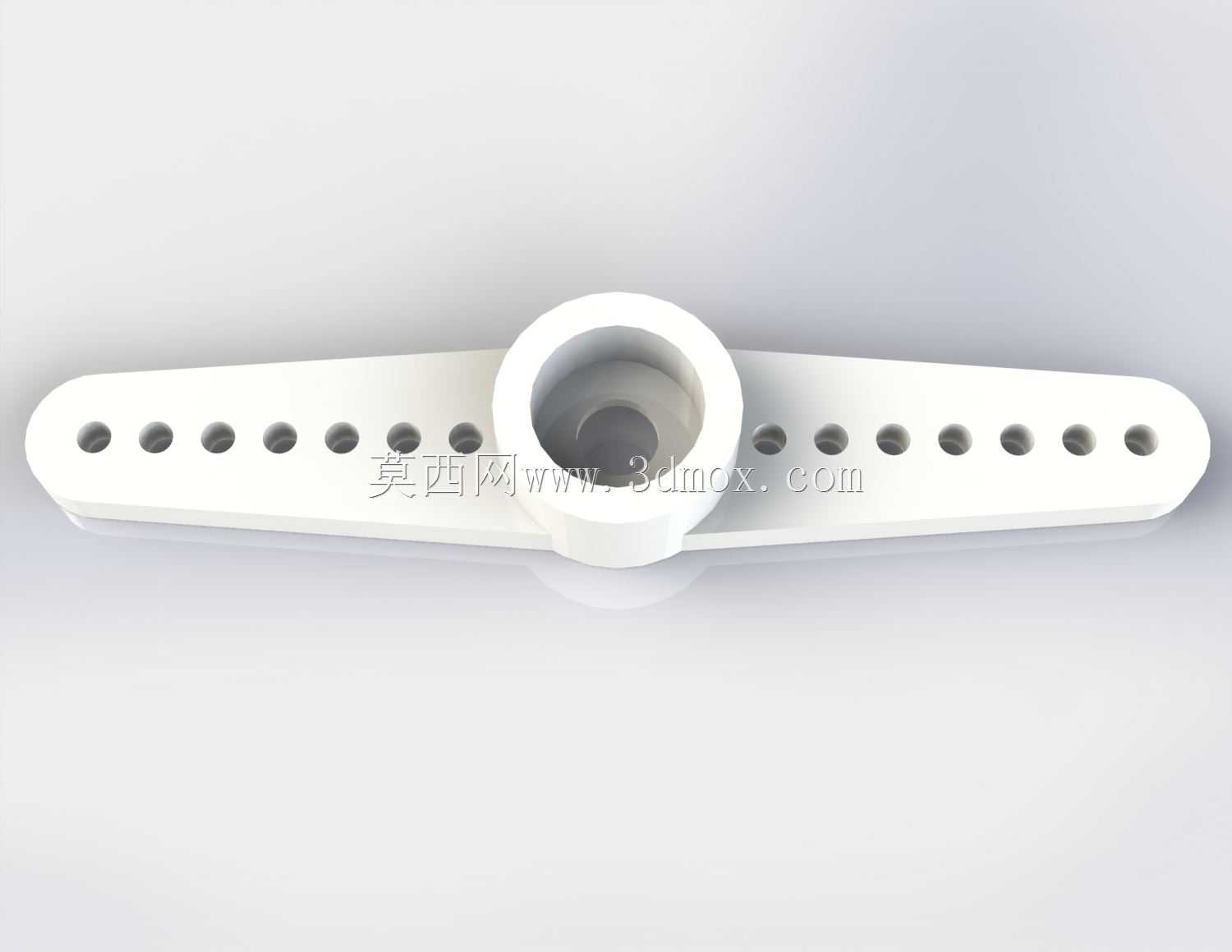

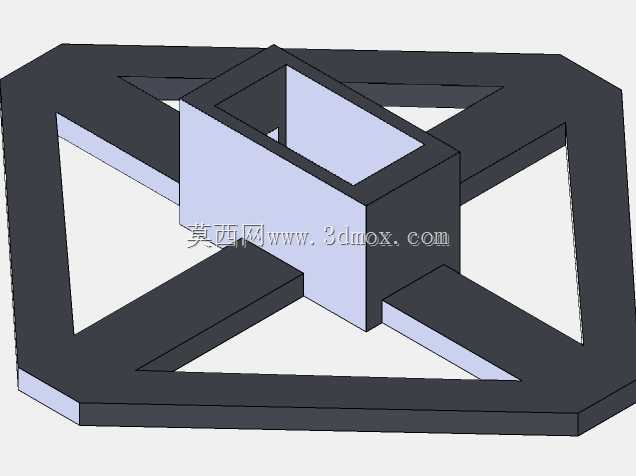

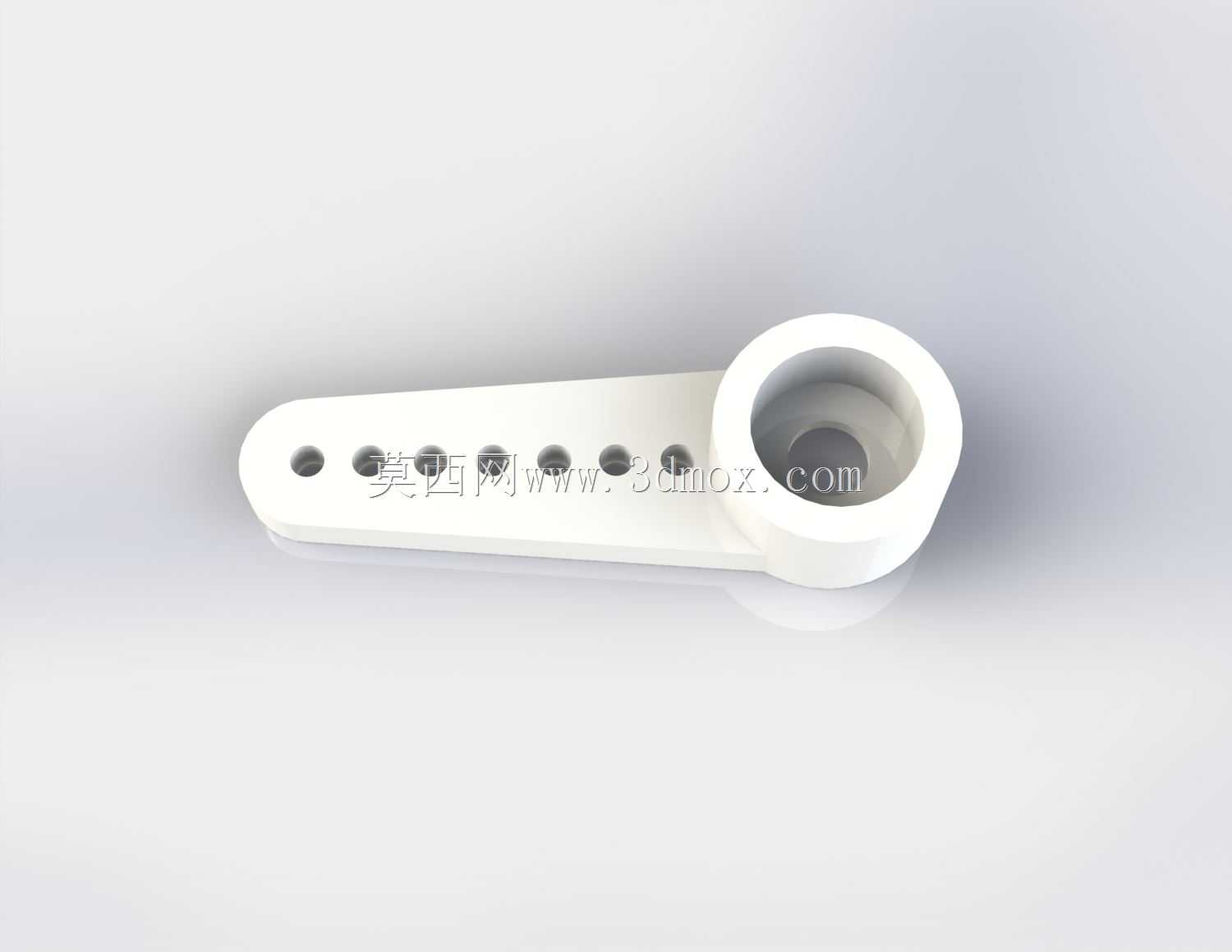

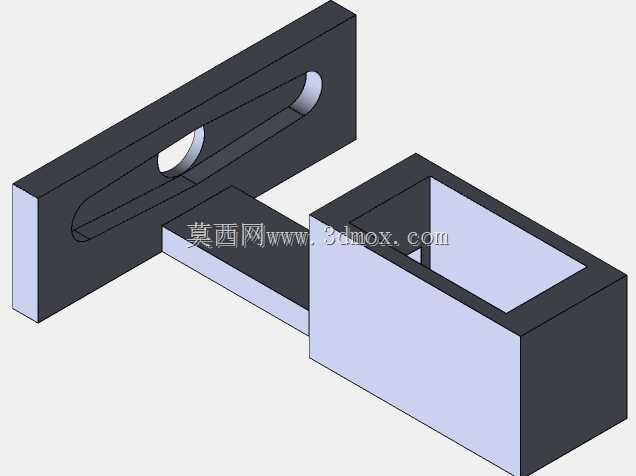

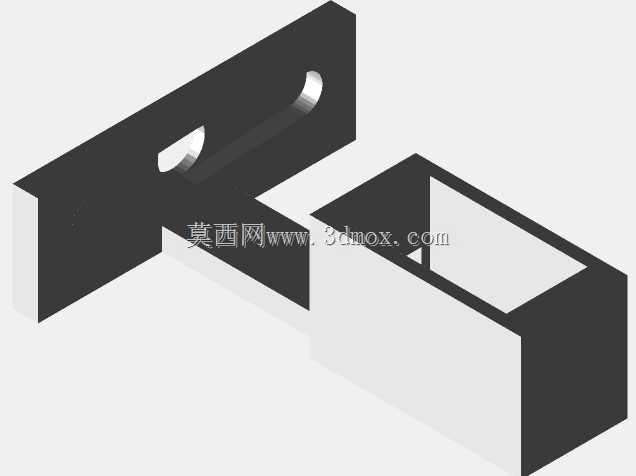

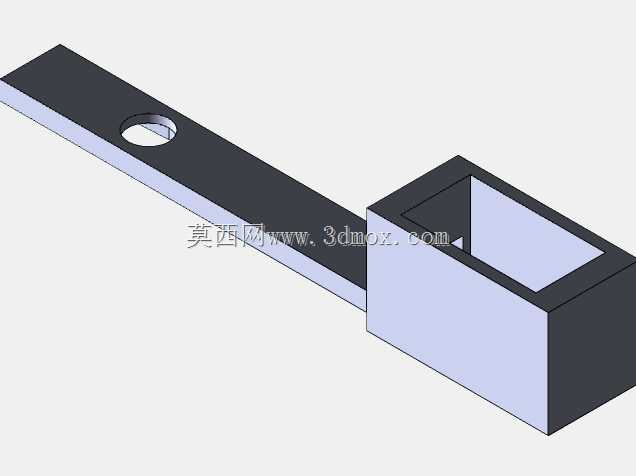

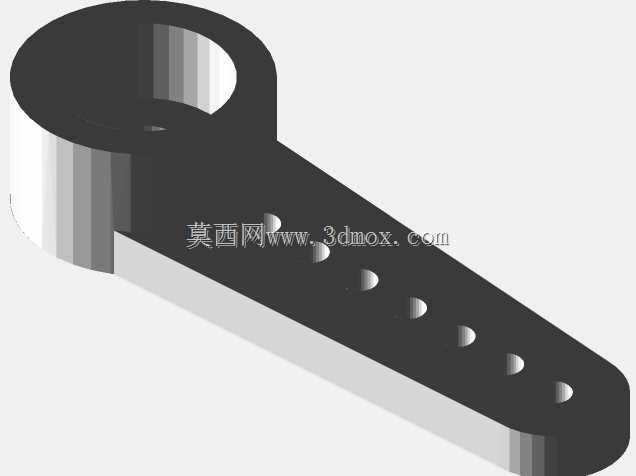

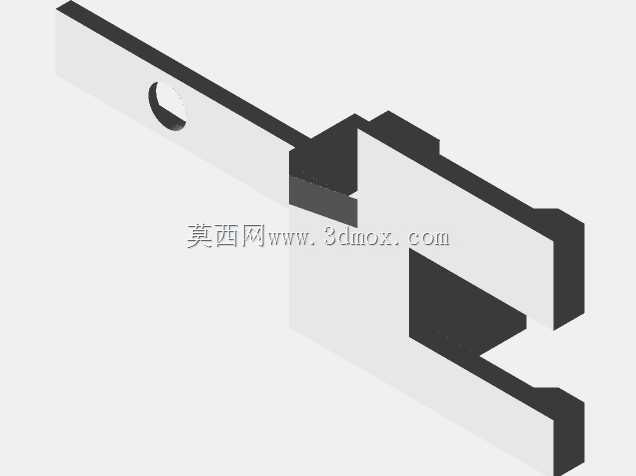

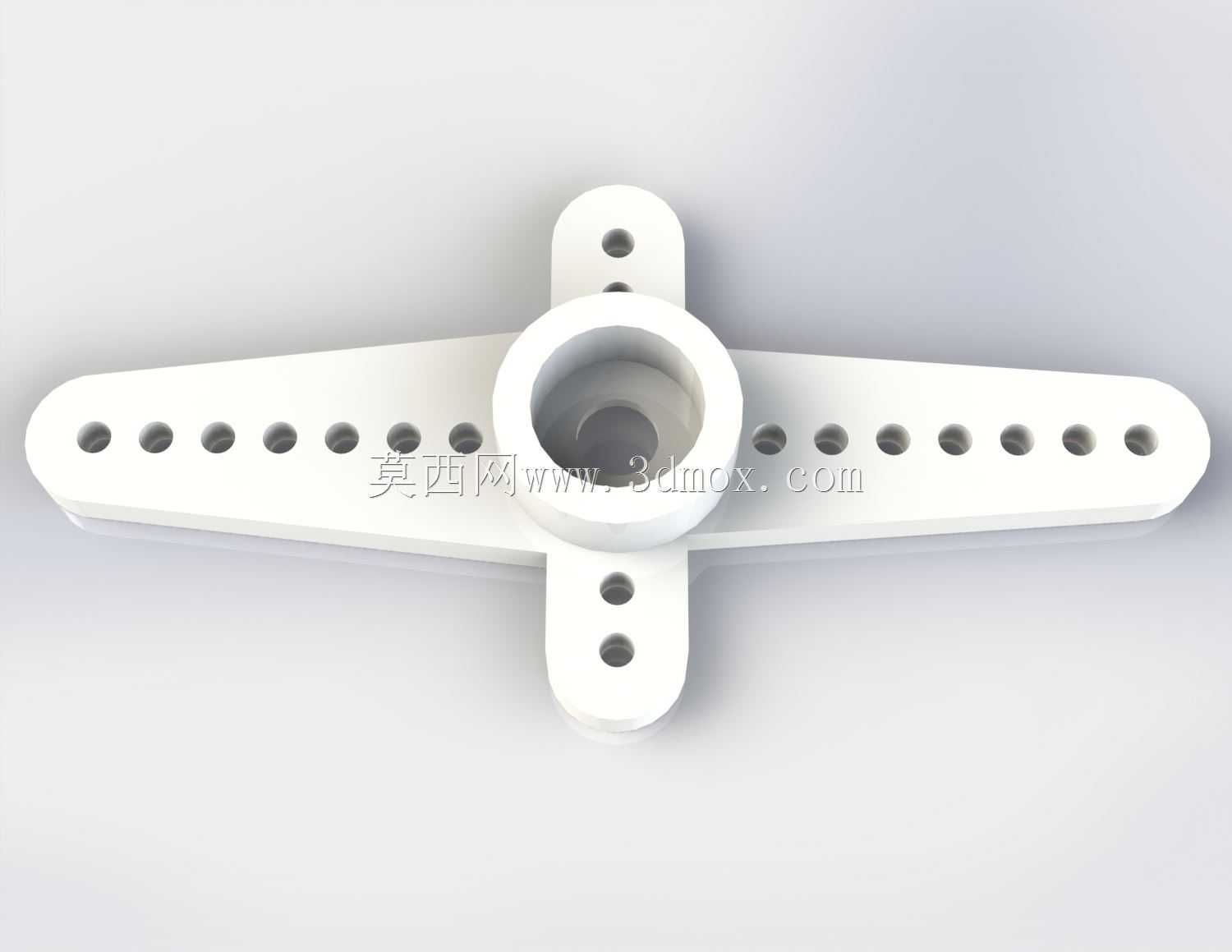

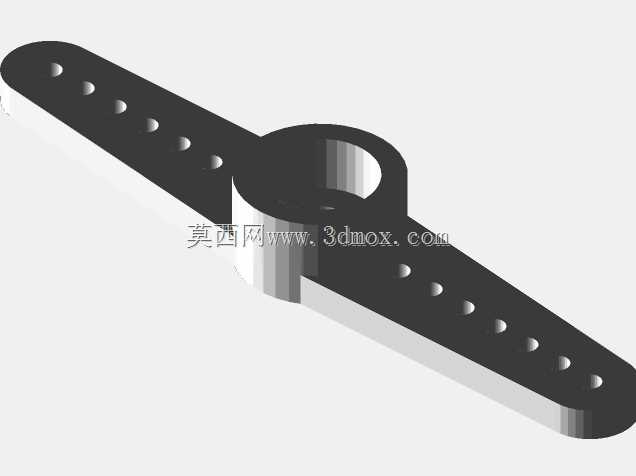

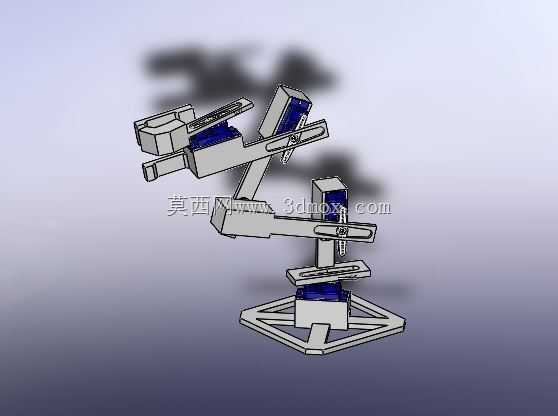

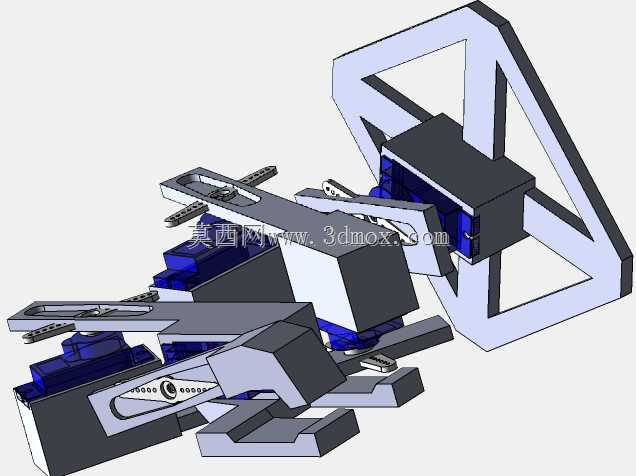

结构设计的思路完全偏向易加工与易装配:底座采用六边形镂空支撑框架,框架的六条边向外延展形成支撑脚,既扩大了底部接敌面积降低整机倾覆风险,又通过镂空挖去多余材料,减少3D打印或者激光切割加工时的耗材用量;底座内部的空腔刚好容纳第一台回转舵机,舵机输出轴向上连接旋转支座,旋转支座上直接竖起大臂的两侧支撑耳片,大臂臂身采用槽型截面,两侧立板中间留出走线空间,所有舵机的信号线可以顺着臂体内腔一路向下收拢到底座控制区,避免线缆外露在关节转动路径上被拉扯磨损。大臂末端铰接小臂组件,小臂同样采用双侧板夹装的结构,第二、第三台舵机分别嵌在大臂根部和小臂根部的安装槽里,舵机的摇臂直接锁固在对应转动节的连接端,传动链零冗余,装配时只需要对准舵机轴的D型切面,拧紧紧固螺丝即可完成关节动力对接,不需要额外调校齿轮啮合间隙。腕部关节布置在小臂前端,第四台舵机输出轴带动末端安装板回转,安装板上预留了标准螺孔阵列,既可以装配套装里的平行夹爪,也能根据作业需求更换画笔、吸盘、微型焊头这类末端执行器,夹爪自身的开合由第五台舵机驱动,舵机摇臂通过连杆带动两根夹指同步开合,夹指内侧预留了防滑垫粘贴位,夹持光滑塑料件时不会出现滑脱。
安装边界与尺寸适配方面,整机直立状态下的总高度控制在三百毫米以内,臂展完全展开后末端作业半径约两百二十毫米,底座六边形的最大外接圆直径不到一百五十毫米,占用桌面面积不足一张A4纸的四分之一,工位布局时不需要预留大片安装空间,哪怕是并排布置四到五台机械臂完成协同流水线作业,台面上也不会出现空间拥挤的问题。底座支撑脚的端面预留了沉头安装孔,既可以直接放置在平整台面上依靠自重稳定,也能穿过螺丝把整机锁固在铝型材工作台面或者实训台板上,高速往复运动时不会出现底座移位。关节转动的极限位置都在臂段上设计了物理限位凸台,大臂俯仰的活动范围限制在负三十度到正九十度之间,小臂俯仰限制在负九十度到正一百二十度,底座回转角度限制在正负一百五十度,避免舵机超程转动拉扯内部线缆,也防止臂段转动时和底座框架发生硬碰撞。
针对长期运行的稳定性优化,结构里特意在底座和旋转支座的衔接位、大小臂的铰接位预留了金属片嵌装槽,实际组装时可以裁切薄钢片或者铝片嵌入槽内,通过螺丝锁固补强关节处的塑料刚性,避免长期反复摆动后塑料铰接孔出现磨耗扩孔,导致关节间隙变大、末端定位精度下降。所有臂段的受力截面都做了加强筋处理,筋位沿着臂身的受力方向布置,在不增加壁厚、不额外增重的前提下,把臂段的抗弯刚度提升百分之四十以上,末端夹持最大负载时臂端的下垂量控制在一毫米以内,完全满足轻载作业的重复定位要求。整套结构的零件拆分逻辑也面向增材制造优化,所有零件的最小壁厚都大于两毫米,没有悬空角度小于四十五度的极端悬挑结构,不需要添加大量支撑即可完成FDM打印,打印完成后去除支撑的毛刺就能直接投入装配,非专业加工场景下也能快速完成整套机构的制作。
