自行车框架底部制动器组合链接零件

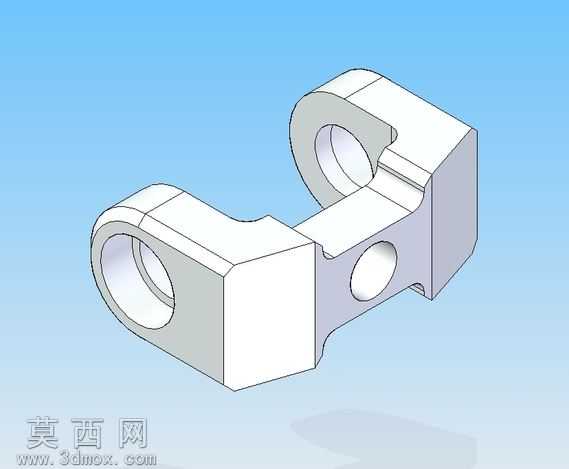

本零件为自行车框架底部制动器配套的链接结构件，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械零件设计的公差配合要求，对各安装孔位、连接端面的尺寸进行精准约束，确保零件与周边制动组件、车架主体的装配适配性。建模初始阶段先梳理零件的功能逻辑：该零件需要同时承担车架框架衔接、制动器安装定位、传动受力传递的多重作用，因此整体采用对称式的双环耳座加中间连接臂的结构布局，两端的环形安装座用于穿接铰接销轴，实现与车架立管、制动摇臂的转动连接，中间连接臂上预留的横向通孔用于安装制动拉线的固定销轴，可将拉线的拉力精准传递到制动端。材质设定上选用高强度铝合金作为零件的基础材质，表面做哑光阳极氧化处理，既保证零件具备足够的结构强度承受骑行过程中的交变载荷，又能兼顾轻量化需求降低整车重量，渲染阶段对金属材质的反光度、粗糙度参数进行反复调试，还原金属机加工零件的真实质感，同时对零件的棱边做微小的倒角处理，避免应力集中的同时也符合实际机加工的工艺要求。结构设计上对两端耳座的壁厚做了优化计算，在保证铰接孔处抗剪切强度的前提下尽可能削减非受力区域的材料厚度，中间连接臂采用变截面设计，靠近耳座的位置做加厚过渡，避免应力集中导致的零件断裂，各孔位的内壁做了同轴度约束，保证销轴安装后转动顺畅无卡滞。设计过程中同步验证了零件的装配干涉情况，确保该链接件安装到车架后，与制动器的活动部件、车架周边的线管、紧固件不存在运动干涉，铰接位置预留了足够的润滑脂存储间隙，可降低长期使用过程中的铰接磨损，延长零件的使用寿命。整体建模过程从功能需求出发，兼顾结构强度、装配工艺、轻量化要求，最终完成的零件模型可直接用于后续的工程图导出、3D打印样件验证或者数控加工生产。
