保时捷930球笼式CV万向节结构模型

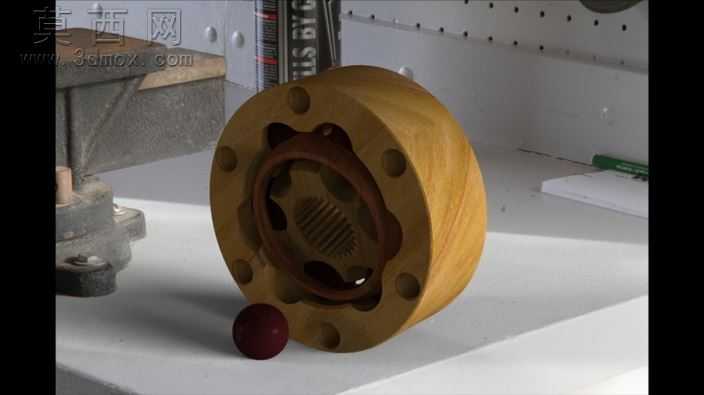

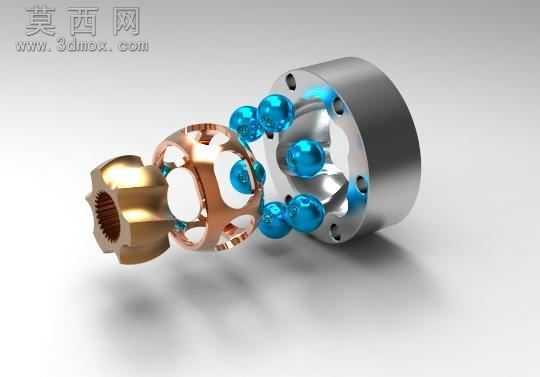

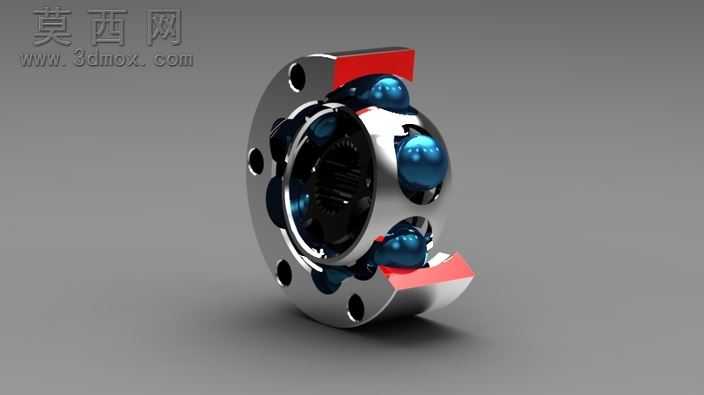

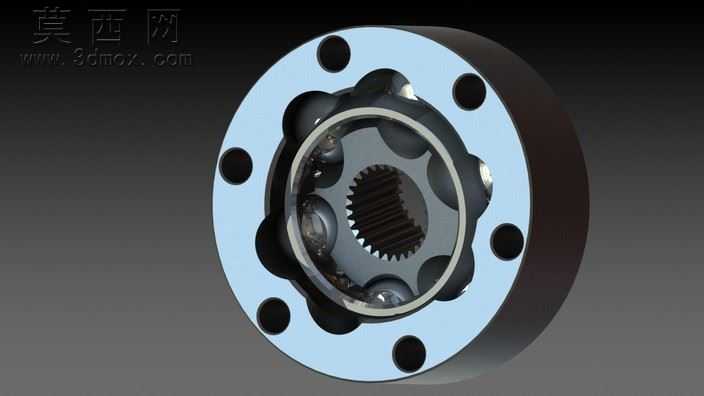

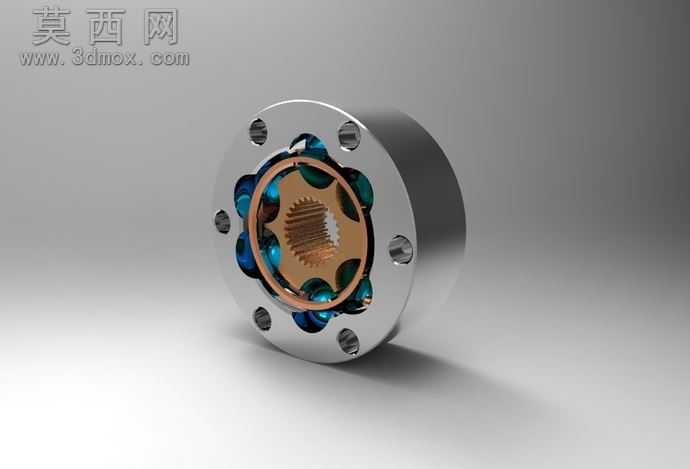

本模型还原了经典保时捷911 Turbo车型所搭载的930系列CV万向节，也就是球笼式等速万向节的完整结构，建模过程中严格参考实车传动部件的尺寸比例与装配逻辑，对每一处细节都做了精细化还原。建模阶段首先搭建整体装配基准，先完成星形套、保持架、钢球、钟形壳四大核心部件的独立建模：钟形壳部分还原了外圈的安装法兰孔位、内球面滚道的弧形曲面，保证滚道曲率与钢球的配合间隙符合真实传动公差；星形套的内花键齿形做了参数化建模，还原花键的齿距、齿高参数，匹配传动轴的装配需求；保持架的窗口结构精准对应钢球的排布位置，保证钢球可以在窗口内灵活转动同时不会脱出；六颗传动钢球按照等角排布做阵列装配，还原钢球同时与内外滚道贴合的传动状态。材质与渲染阶段，对金属部件做了差异化材质区分：钟形壳与星形套采用抛光合金钢材质，添加细微的金属切削纹理与使用磨损痕迹，还原真实金属部件的哑光金属质感；钢球采用高抛光铬钢材质，添加高反射属性，还原轴承钢球的亮面金属质感；保持架采用稍暗的合金材质，与核心传动件形成视觉区分；两端的密封挡片采用红色工程塑料材质，添加轻微的磨砂质感，还原橡胶防尘挡片的视觉效果。结构设计上完整还原了球笼万向节的等速传动原理，所有部件保留了真实的装配约束关系，可直观展示动力输入过程中钢球在滚道内的位置变化，理解等速万向节如何在两轴存在夹角的情况下保持输出转速恒定。模型同时还原了法兰端的安装孔位、内花键的连接结构，可直接用于汽车传动系统的教学演示、结构原理讲解，也可作为汽车改装、维修教学的辅助展示模型，帮助理解前置后驱车型传动轴端万向节的工作逻辑与装配关系。
