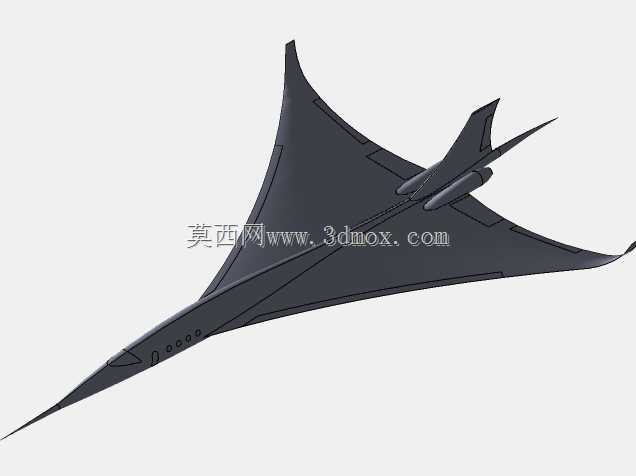

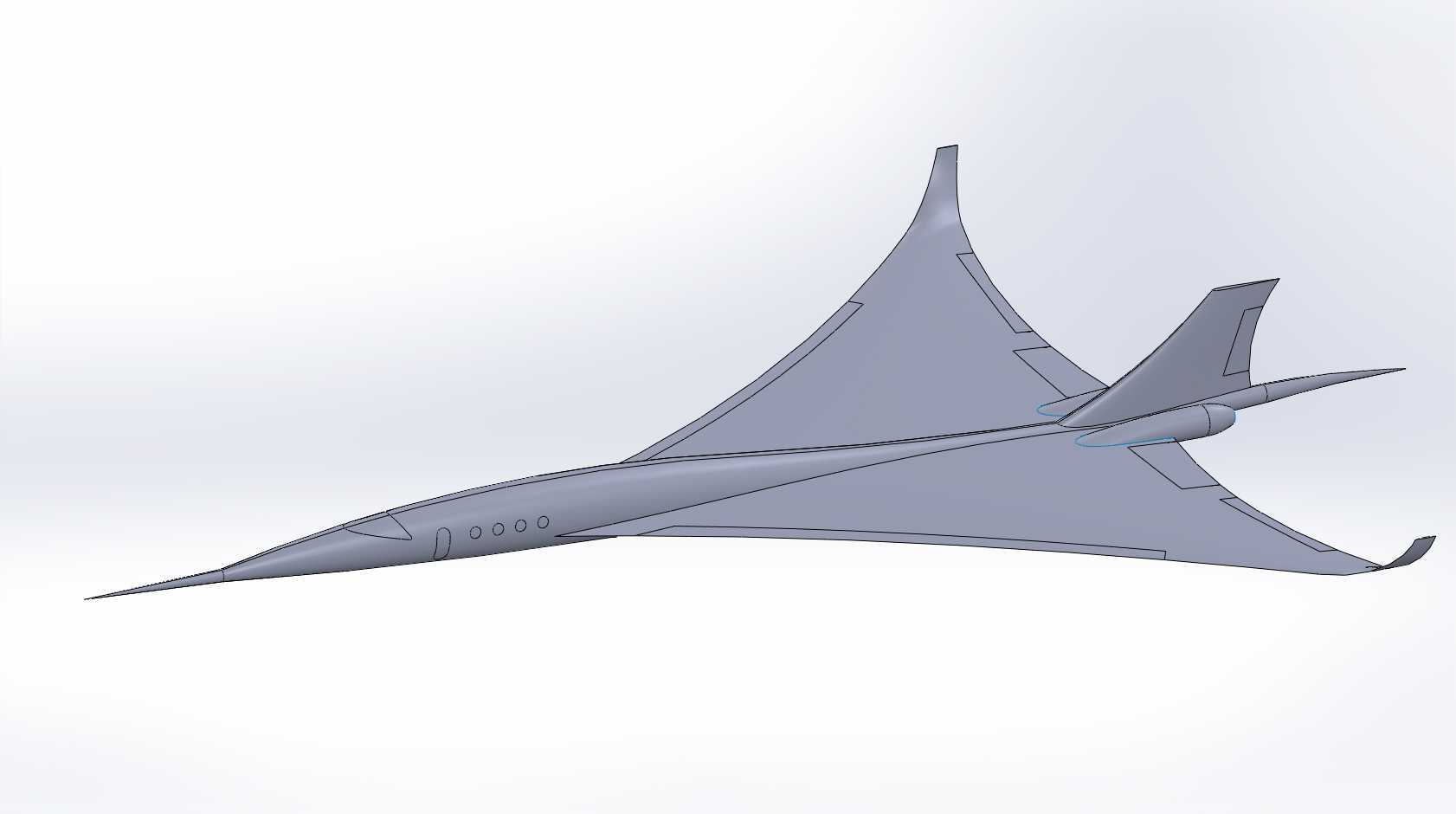

超音速公务机概念构型三维数模

该构型面向跨洋超音速商务出行场景设计，核心用途是压缩长航线飞行耗时，满足高时效商务出行的运力需求，整体气动布局围绕超音速巡航减阻需求展开。从气动设计逻辑来看，整机采用大后掠三角翼无平尾布局，机翼前缘后掠角经过优化，能够在马赫数1.2-2.0的巡航区间内有效降低激波阻力，翼身融合过渡段做了连续曲面修型，可减少跨音速飞行阶段的波阻增量，同时提升机身内部容积利用率。机头采用修长尖锥构型，能够在超音速飞行时有效劈开前方空气，降低机头激波强度，驾驶舱风挡与机头曲面做了一体化平滑过渡，避免局部凸起带来的额外阻力。垂尾采用单垂尾后掠设计，布置于机身后段，在超音速大侧滑角飞行状态下能够提供足够的航向稳定性，垂尾后缘设置操纵舵面，可满足不同飞行速度下的航向操纵需求。机身截面采用类扁圆形设计，在保证结构强度的前提下，尽可能缩小机身迎风面积，机身两侧布置客舱舷窗，对应客舱内部可布置6-8个商务座位，满足小体量高端商务出行的载客需求。机翼后缘设置多段操纵面，内侧为升降副翼，兼顾俯仰操纵与滚转操纵功能，外侧襟翼可在亚音速起降阶段下放，提升低速状态下的升力系数，降低起降滑跑距离。尾喷口采用收敛-扩张构型设计，能够匹配喷气式发动机在不同飞行速度下的排气膨胀需求，提升发动机推进效率，喷口与后机身做了一体化整流，减少尾部紊流带来的阻力增量。从安装边界来看，整机长度约为40米量级，翼展约18米量级，机身最大直径约2.8米，能够适配现有大型机场的停机位、滑行道尺寸要求，起落架舱布置于机翼根部与机身衔接位置，主起落架采用双轮结构，前起落架为单轮结构，收放后完全埋入机身与机翼内部，无外露凸起，保证整机气动外形的连续性。该构型在设计过程中兼顾了超音速巡航效率与亚音速起降性能，没有采用复杂的变后掠翼结构，而是通过固定大后掠翼配合后缘操纵面实现全飞行包线的性能平衡，能够降低结构重量与机械复杂度，减少后期维护成本。机身内部从前往后依次布置雷达舱、驾驶舱、客舱、燃油舱、发动机舱、设备舱，各舱段的重量分配经过配平优化，保证整机重心在飞行包线内始终处于合理区间，无需额外增加配重即可满足纵向稳定性要求。机翼前缘做了钝化修型，能够在高速飞行时降低前缘气动加热温度，减少热防护结构的重量代价，翼尖部分做了切尖处理，能够避免翼尖失速问题，同时降低翼尖诱导阻力。
