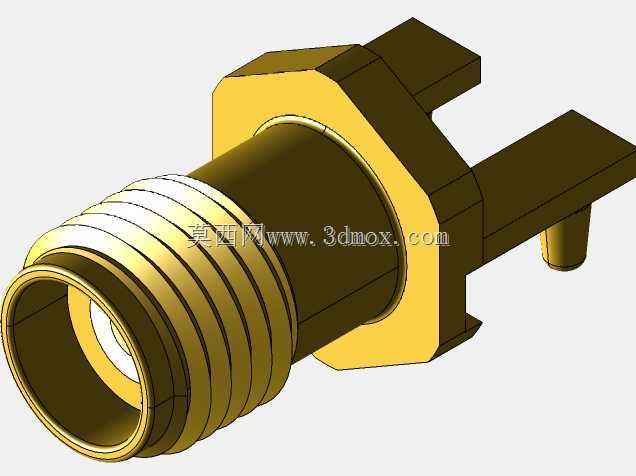

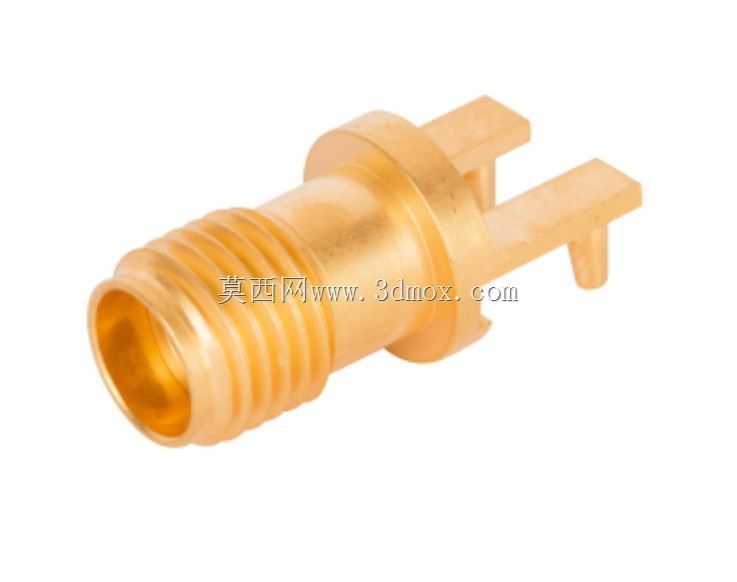

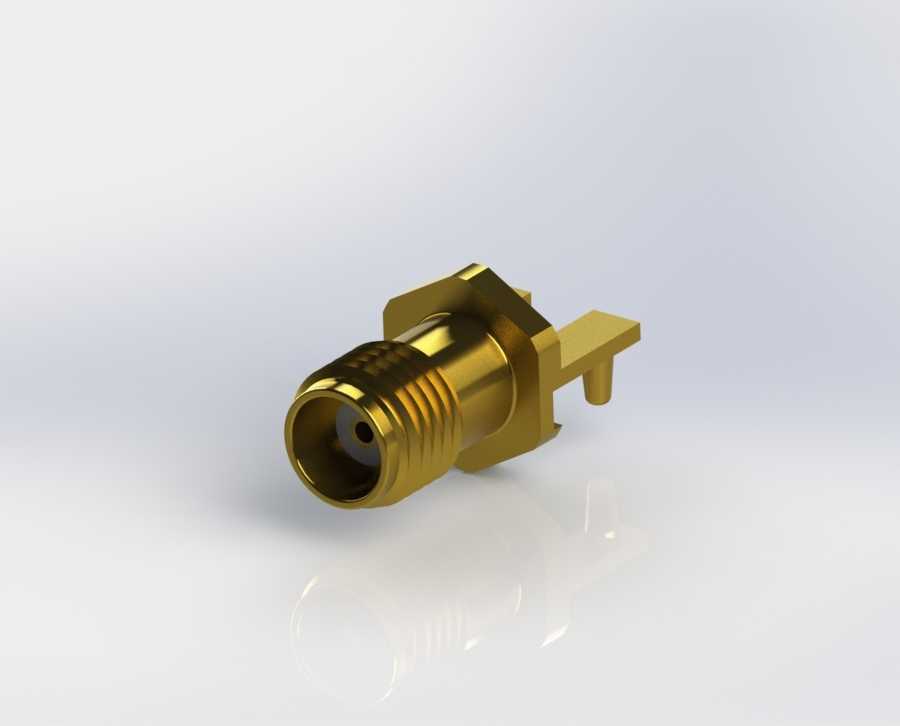

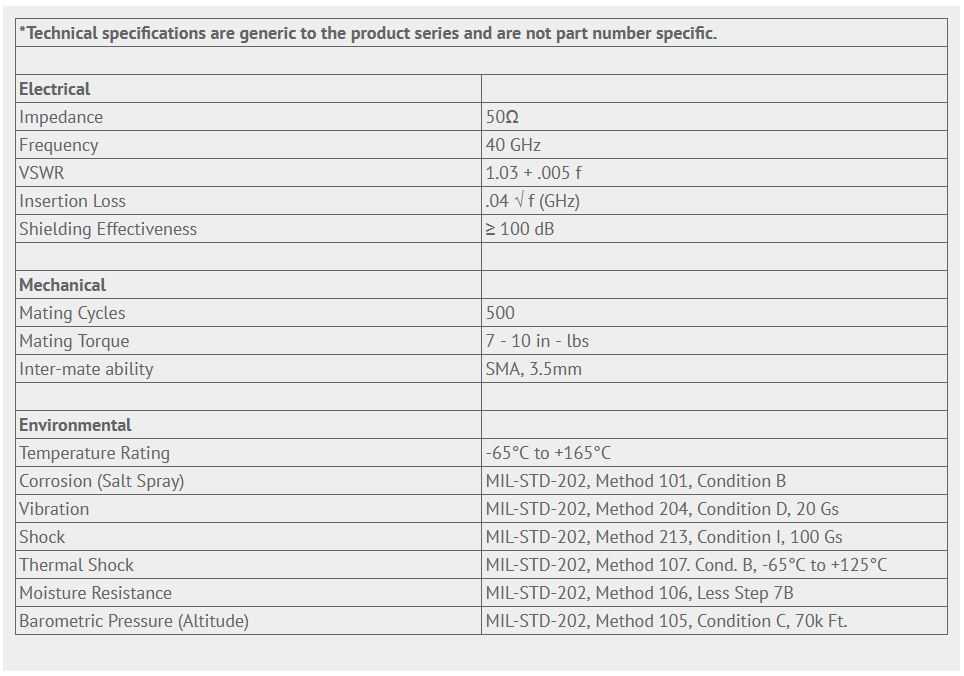

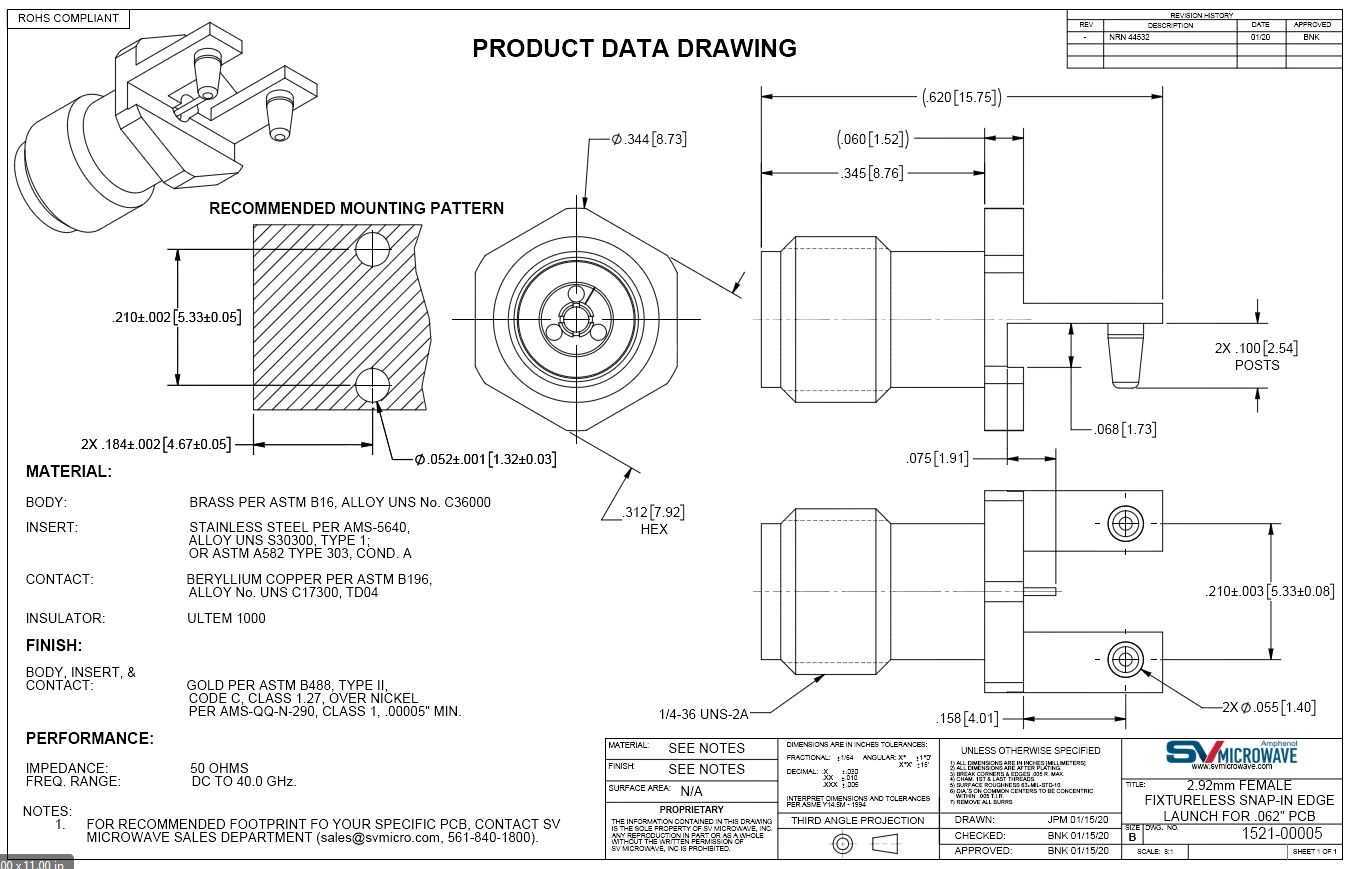

2.92mm凹形双支脚PCB边缘锁紧射频连接器

项目分类:3D模型 发布时间:2021-08-09 ID:228685
  • 2.92mm凹形双支脚PCB边缘锁紧射频连接器
  • 2.92mm凹形双支脚PCB边缘锁紧射频连接器
  • 2.92mm凹形双支脚PCB边缘锁紧射频连接器
  • 2.92mm凹形双支脚PCB边缘锁紧射频连接器
  • 2.92mm凹形双支脚PCB边缘锁紧射频连接器

在高频微波通信设备的PCB板级互联场景中,这类边缘锁紧连接器承担着板端射频信号稳定传输的核心作用,常见于测试仪器、微波通信模块、高频信号处理板卡的信号输入输出端口,相比传统SMA连接器,其工作带宽上限更高,能够覆盖更高频段的信号传输需求,适配40GHz级别的高频信号链路搭建。从结构设计来看,该连接器采用凹形边缘卡装结构,搭配两个支脚实现PCB板上的定位与锁紧,安装时无需在PCB板面开设大面积安装孔,仅需在板边缘对应位置预留匹配的卡槽与焊盘即可,能够有效节省PCB板面的布线空间,尤其适合高密度排布的高频板卡使用。设计过程中需要重点考量连接器与PCB板的配合公差,两个支脚的间距、伸出长度需要匹配对应厚度PCB的安装边界,确保卡装后连接器主体与PCB板面保持垂直,避免因安装倾斜导致射频信号驻波比升高,影响信号传输质量。连接器的外导体采用镀金工艺处理,既能够保证接触面的导电性能,降低高频信号传输过程中的接触损耗,也能提升产品的抗腐蚀能力,适应不同工况下的使用需求。内导体的尺寸精度控制是这类高频连接器的设计重点,插针与插孔的配合间隙、同轴度误差都会直接影响信号的回波损耗与插入损耗指标,建模过程中需要严格按照射频传输线的阻抗匹配要求,控制各段结构的特征阻抗维持在标准50Ω,保证信号传输过程中的阻抗连续性。锁紧结构的设计兼顾了安装便捷性与连接可靠性,支脚在焊接前可先卡入PCB边缘的定位槽实现预固定,降低焊接过程中的位置偏移风险,焊接后支脚与焊盘充分结合,能够承受一定的插拔力,避免连接器在与适配线缆接头插拔过程中出现松动、移位的问题。这类连接器的外形尺寸紧凑,安装后突出板面的高度较低,能够适配内部空间局促的小型化微波通信设备,在进行整机结构布局时,需要在连接器对接端预留足够的插拔操作空间,保证测试线缆或外接接头能够顺利对接,同时要注意连接器周边避免布置过高的元器件,防止对接过程中出现干涉。
