带驱动结构的离心式空中水泵结构设计

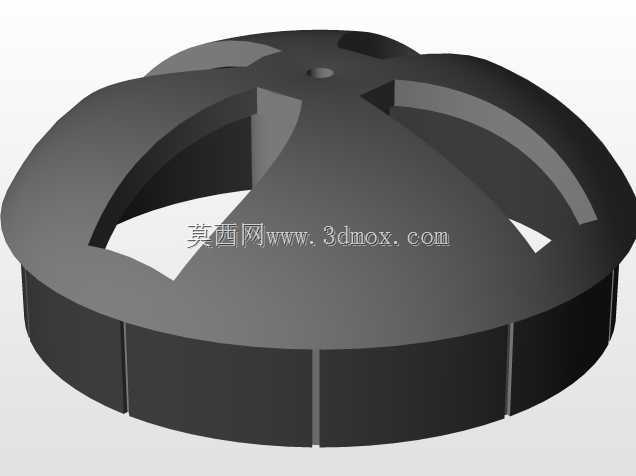

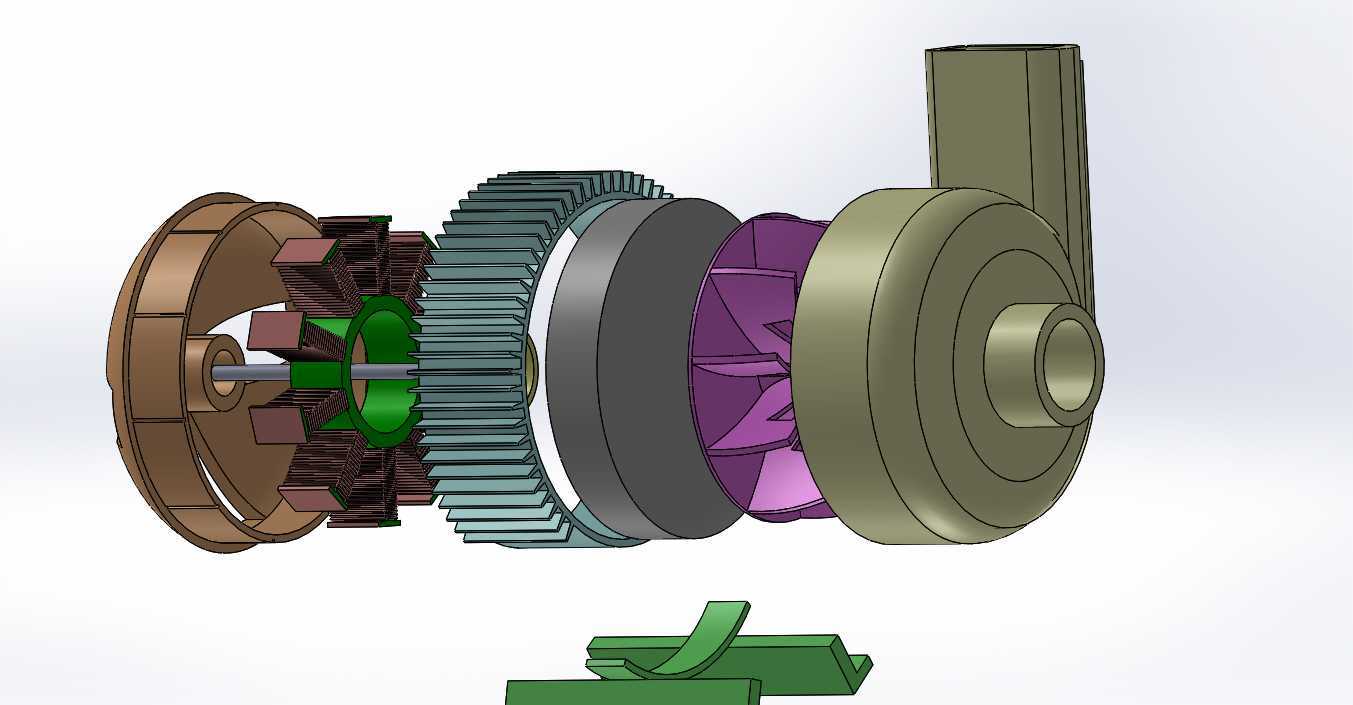

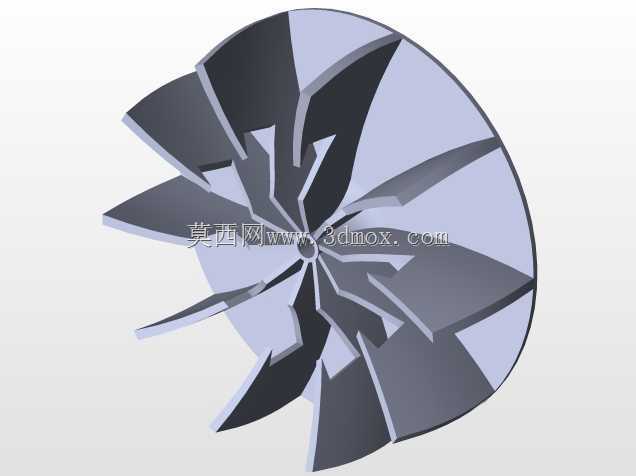

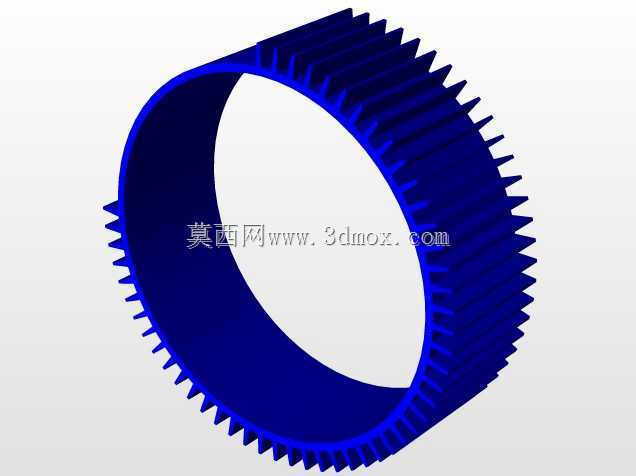

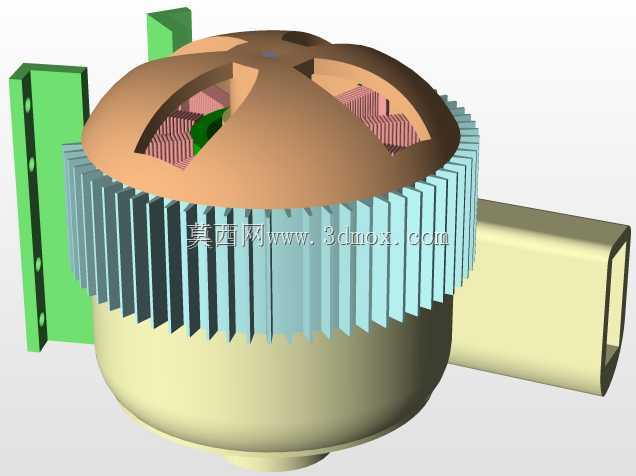

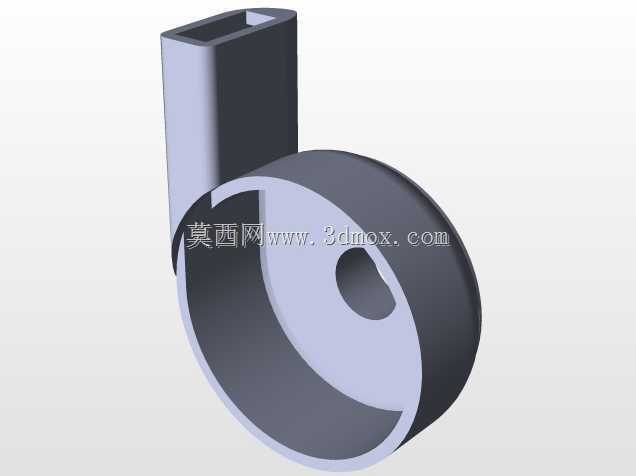

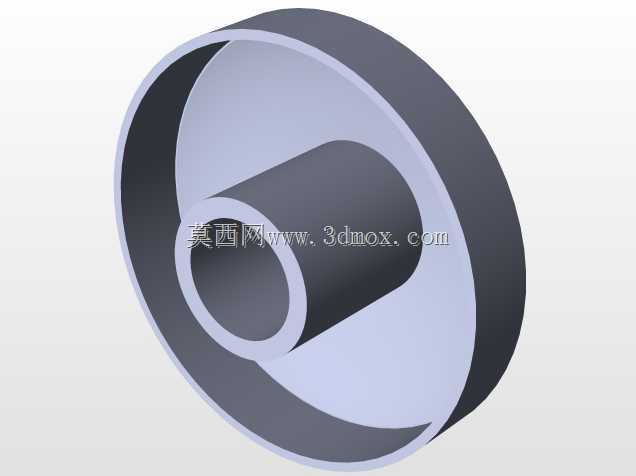

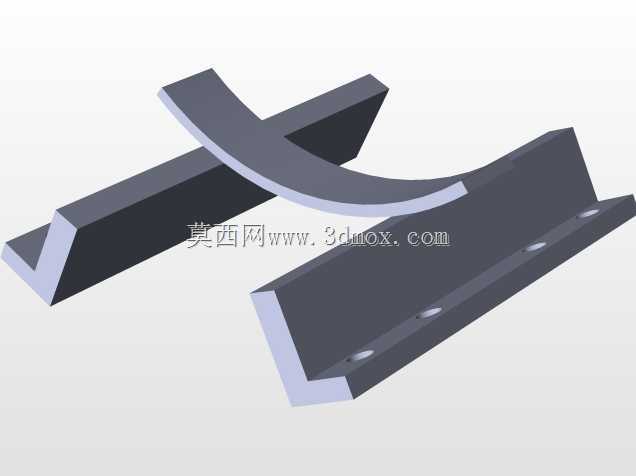

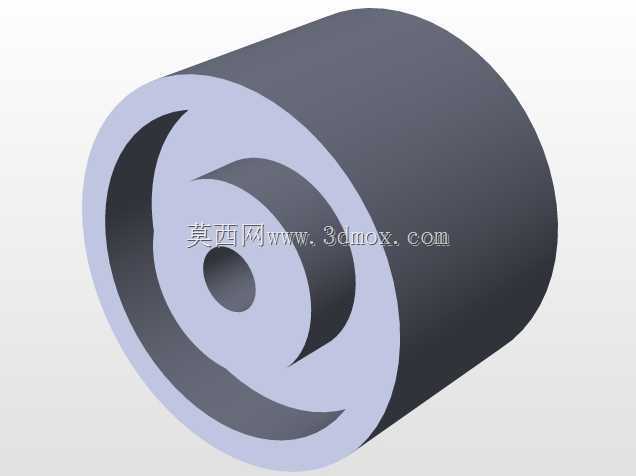

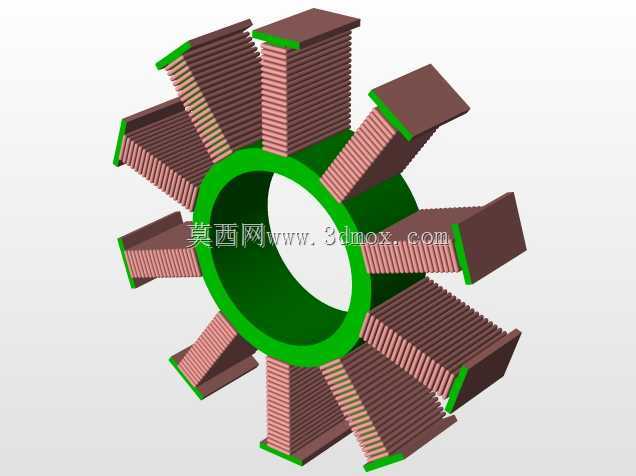

这款带集成驱动结构的离心式水泵，主要面向小型供水、喷淋增压、短距离流体输送场景设计，可适配民用供水、小型设备冷却循环、园林喷淋等对安装空间有紧凑要求的工况，替代传统分体式泵组的冗长安装链路，减少外接传动部件带来的同轴度误差与装配工作量。从结构布局来看，设计阶段将动力驱动组件与泵头做同轴集成排布，从左至右依次排布散热端盖、绕组组件、传动齿轮组、密封隔段、叶轮腔与出水蜗壳，整轴贯穿所有回转部件，取消了传统分体泵的联轴器结构，从根源上降低了传动环节的功率损耗，也避免了联轴器找正不当带来的振动、轴承偏磨问题。叶轮采用后弯式叶片构型，叶片曲面做了顺滑过渡处理，可在额定转速下降低流体在叶轮流道内的湍流损失，提升流体输送效率，蜗壳流道采用等变径螺旋设计，能够将叶轮甩出的高速流体平稳汇集，将动能逐步转化为压力能，降低出口段的流体脉动，减少管路振动。驱动段的散热结构采用叠片式散热鳍片搭配端盖导流槽设计，设备运行时绕组产生的热量可通过鳍片快速导出，配合端盖的导流结构，可借助叶轮转动产生的微弱气流带走散热鳍片表面的热量，无需额外加装散热风扇，进一步压缩整机轴向尺寸。密封隔段设置在传动腔与叶轮腔之间，采用双道密封结构，一道阻隔流体向传动腔渗漏，另一道阻隔传动腔的润滑脂向流体侧泄漏，兼顾密封可靠性与输送介质的洁净度。安装边界上，整机轴向尺寸控制在紧凑范围内，进水口采用同轴轴向接口，出水口沿蜗壳切向向上排布，安装时可直接对接轴向进水管道与切向出水管道，无需额外加装变向接头，底部预留的安装卡位可直接固定在配套支架上，安装定位公差控制在合理范围，可有效降低现场安装的调整工作量。齿轮传动组采用平行轴啮合排布，可根据输入转速需求匹配不同的传动比，适配不同转速的动力输入，满足不同扬程、流量工况的选型需求，所有回转部件的同轴度在建模阶段做了全链尺寸链校核，确保各部件装配后回转跳动量控制在允许范围内，避免运行时出现卡滞、异常磨损问题。
