立式Grundfos水泵结构设计三维模型

这款立式水泵的结构设计，首先要考虑的是民用建筑供水、工业循环水系统、暖通空调水回路这类常见应用场景的安装需求，这类场景往往预留的安装空间有限，立式结构的轴向布局能大幅缩减水平方向占地，适配狭小的设备间安装条件。从实际用途来看，该泵主要用于清洁水体的增压输送，可承担建筑生活供水、生产工艺循环水输送、冷却水循环等工况的流体动力输出，过流部件的流道设计匹配清水介质的流动特性，能减少水力损失提升运行效率。

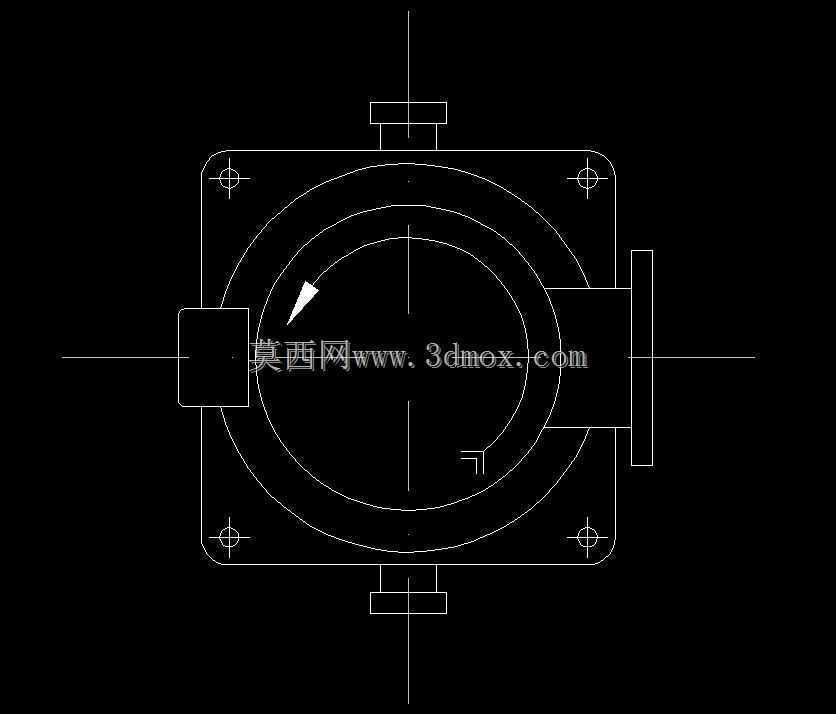

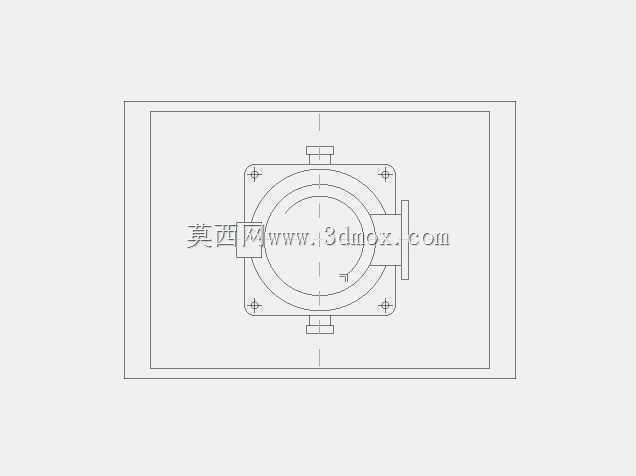

从功能特性上看，泵体四周预留的四个安装孔位对应安装基座的固定需求，孔位的位置度公差在建模时严格控制，保证现场安装时能与预制的混凝土基础或者钢制支架精准对位，避免强行装配带来的应力集中问题。泵体两侧的接口分别对应进水与出水通路，接口采用法兰连接形式，法兰的密封面尺寸、螺栓孔分布都符合通用管路连接标准，能直接对接同规格的工业管路，不需要额外制作转换接头。顶部与底部的凸起结构分别对应排气、排污接口的安装位，日常运维时可直接在对应位置安装阀门，不需要额外在泵体上开孔改造。

设计思路上，首先确定泵体的核心承压腔体为环形蜗壳结构，蜗壳的型线按照流体在叶轮出口的流速变化规律设计，能将叶轮输出的动压平稳转换为静压，降低流道内的湍流损耗。外部的方形安装基座与蜗壳采用一体化结构设计，相比分体式连接的结构，能减少装配环节的密封面数量，降低介质泄漏的风险，同时提升整体结构的刚性，减少泵运行时的振动传递。建模过程中，安装边界的尺寸是重点校核内容，水平方向的最大外轮廓尺寸以两侧法兰的外端面为基准，垂直方向的尺寸以底部安装面到顶部接口端面为基准，所有外接接口的中心高都预留了标准管路安装的操作空间，保证现场安装扳手等工具能正常操作，不会出现干涉问题。另外，泵体的壁厚设计按照常规承压工况的强度要求计算，在保证承压能力的前提下尽可能缩减不必要的壁厚，控制整体重量，方便运输与吊装作业。
