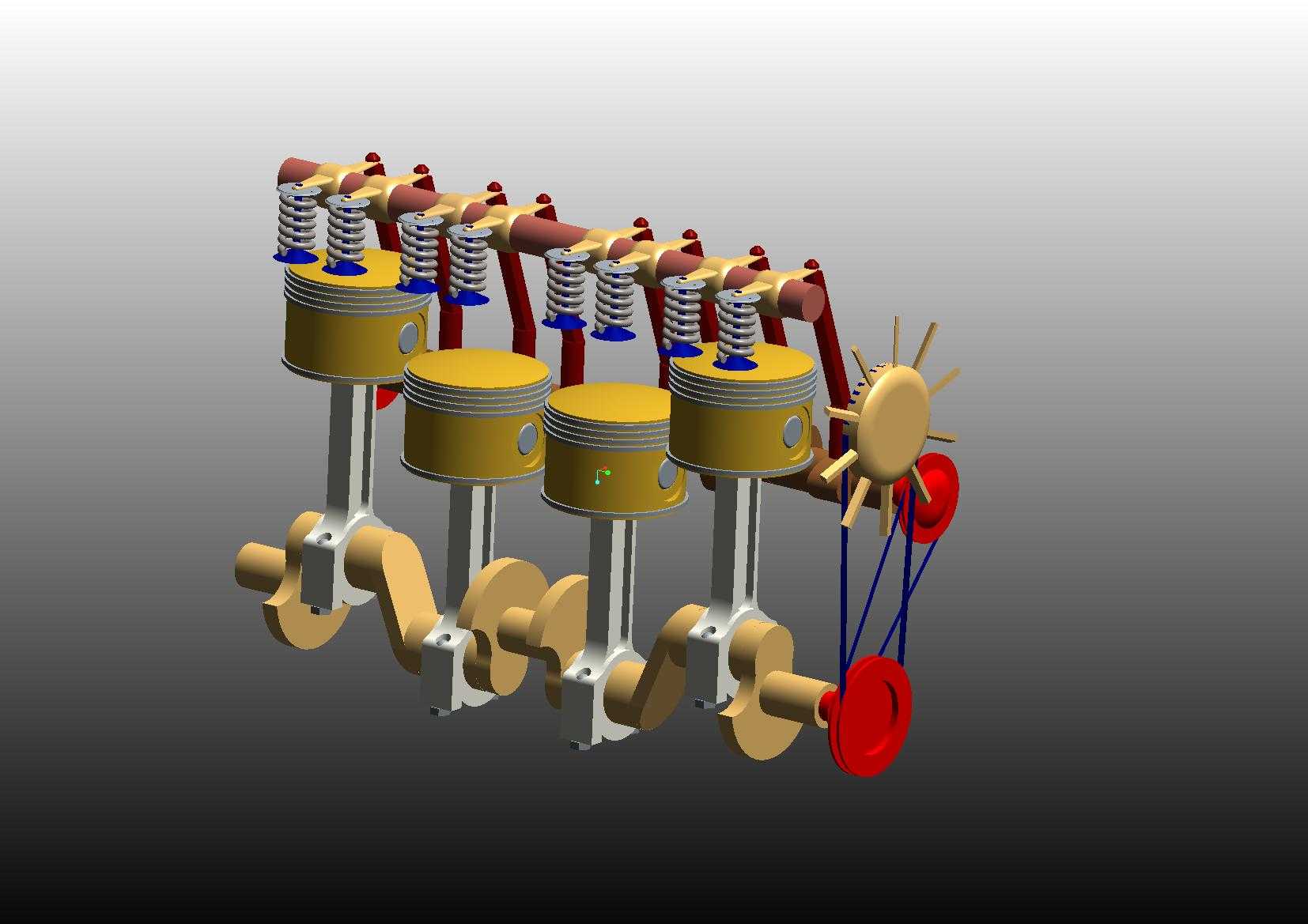

直列四缸内燃机曲柄连杆配气机构结构

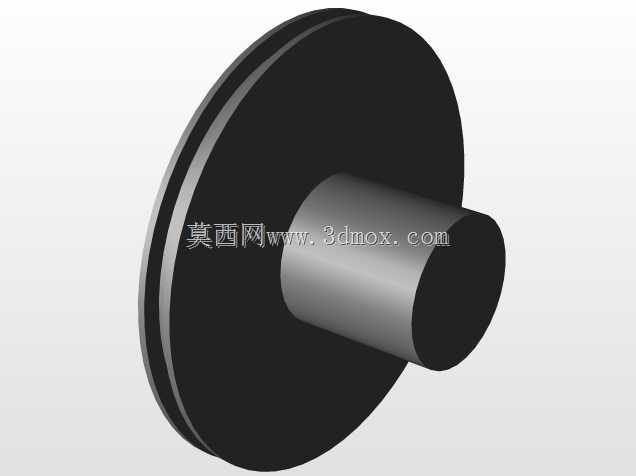

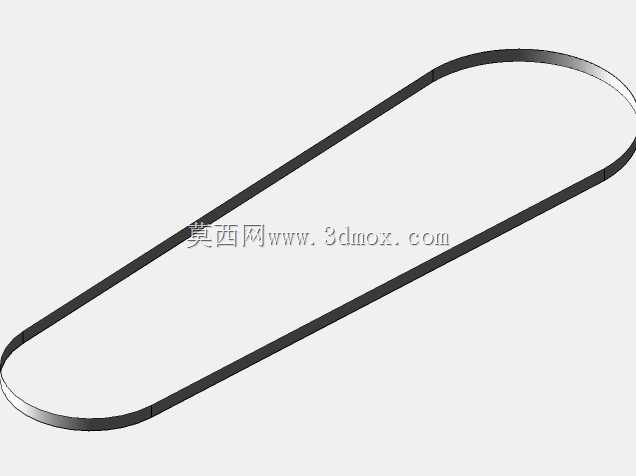

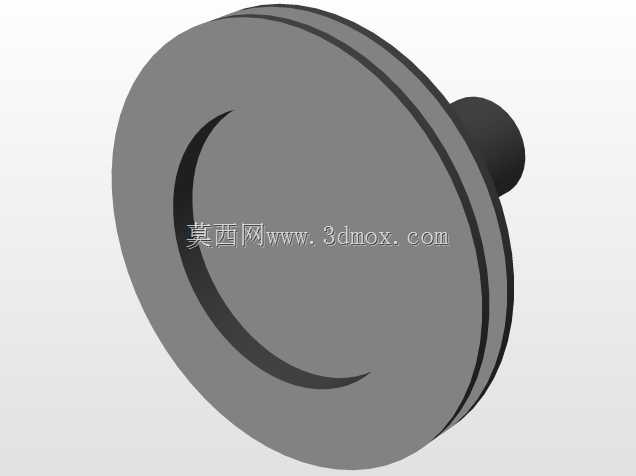

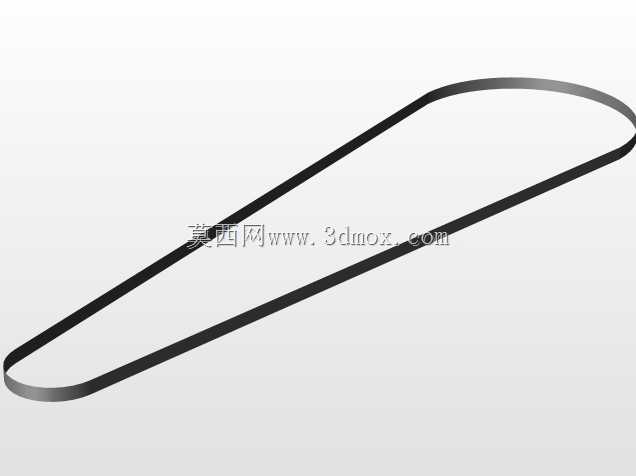

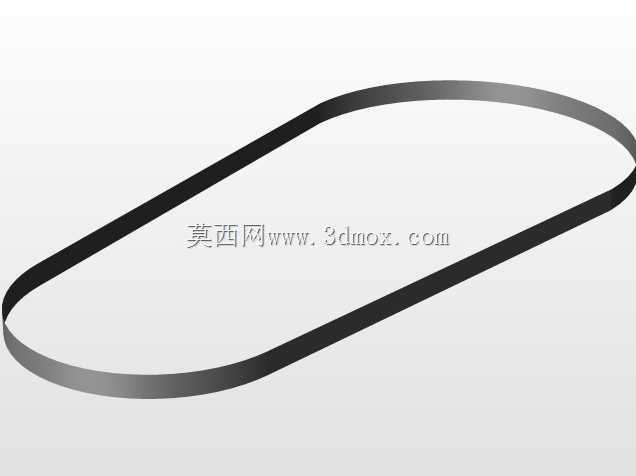

这套直列四缸四冲程动力结构，是当前乘用车、小型工程机械动力单元最主流的构型方案，核心覆盖1.0L-2.5L排量区间的动力输出需求，可适配家用轿车、轻型载货车辆、小型发电机组、农用作业机械等多种搭载场景，其结构成熟度高、动平衡表现优异，是小排量动力领域应用最广泛的结构形式。从结构设计逻辑来看，整个总成围绕四个工作行程的时序匹配展开，直列排布的四个缸体中心距严格按照缸径、冷却水道布置空间、缸体结构强度要求核算确定，既保证相邻缸之间有足够的壁厚布置冷却腔与润滑油道，又尽可能压缩整机总长度，降低动力舱的布置占用空间。曲柄连杆机构采用全支承曲轴设计，每个曲柄销两侧都设置主轴颈支撑，曲轴的平衡块按照一阶、二阶往复惯性力的抵消要求做了配重优化，直列四缸的做功间隔角为180度曲轴转角，各缸做功顺序按照1-3-4-2的常规时序排布，保证曲轴输出扭矩的连续性，避免动力输出出现过大的波动。活塞组件采用铝合金材质设计，活塞环包含气环与油环两类，气环负责密封燃烧室的高压燃气，油环负责刮除缸壁多余的润滑油，避免机油窜入燃烧室参与燃烧，活塞销采用全浮式设计，工作状态下可在活塞销座与连杆小头衬套之间自由转动，保证磨损均匀。配气机构采用顶置气门设计，每个气缸对应进、排气门各一个，气门弹簧采用等螺距圆柱螺旋弹簧，保证气门关闭时的密封压力，避免高转速下气门出现飞脱现象，凸轮轴通过正时传动机构与曲轴连接，传动比严格设定为2:1，保证曲轴每旋转两圈，凸轮轴旋转一圈，完成一次完整的进排气门开闭循环，正时传动结构采用带传动形式，可有效降低传动过程中的噪音，同时缓冲传动过程中的冲击载荷。从安装边界来看，整机的前端轮系布置空间预留了发电机、水泵、空调压缩机的安装位置，后端预留了与变速器连接的飞轮壳安装接口，缸体侧面预留了机油滤清器、冷却管路的安装接口，缸盖上部预留了进气歧管、排气歧管的安装平面，所有连接螺栓的孔位、孔径都按照通用搭载标准做了适配，可直接匹配多数前置前驱、前置后驱车型的动力舱安装点，不需要做大规模的结构修改。在实际使用场景中，这套结构的动力输出特性偏向中低转速区间的扭矩输出，非常适合城市道路工况下的车辆使用，日常维护时只需要按照周期更换正时皮带、机油、机滤即可保证长期稳定运行，结构的冗余度设计足够，在额定转速范围内运行不会出现结构强度不足的问题。
