四发倾转旋翼飞行器结构设计方案

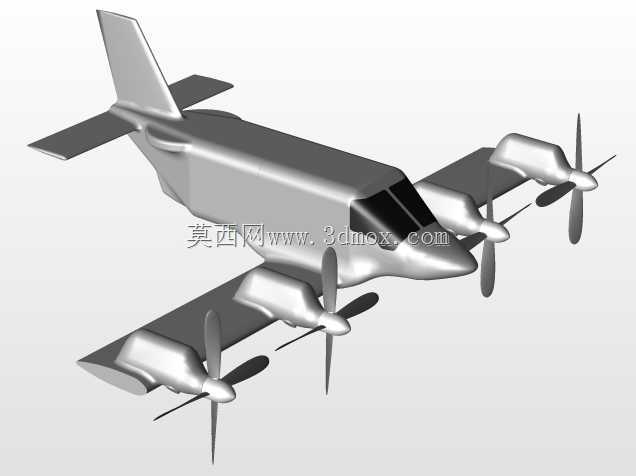

这款倾转旋翼飞行器的结构设计，核心围绕垂直起降与固定翼高速巡航的工况切换需求展开，在航空应急救援、岛礁通勤、复杂地形物资投送场景中，能同时规避传统直升机航速低、航程短，以及固定翼飞行器对长跑道依赖的痛点。从结构布局来看，四组旋翼动力舱分别布置于机翼前后缘的延伸段，每台动力舱可绕机翼安装轴完成0到90度的角度偏转，垂直起降阶段旋翼轴垂直地面，提供整机升力，平飞阶段旋翼轴转至水平方向，提供前飞拉力，此时机翼承担主要升力，巡航效率较常规直升机提升60%以上。设计过程中优先考虑了动力舱偏转的安装边界，旋翼桨叶与机身、尾翼的最小安全间隙控制在合理范围，避免大角度偏转、机身姿态大幅变动时出现运动干涉，机身采用流线型增压舱设计，机头段预留航电设备安装空间，风挡采用多段式曲面构型，兼顾驾驶员视野与气动减阻需求。机翼选用大展弦比上单翼布局，翼型经过低速与高速工况的适配优化，既保证垂直起降阶段旋翼下洗气流的顺畅通过，减少翼面涡流对旋翼效率的干扰，也能在高速平飞时提供足够升阻比。尾翼采用常规垂尾加平尾的构型，在旋翼动力舱偏转过渡阶段，提供足够的航向与纵向稳定性，避免过渡飞行阶段出现姿态失控。机身中段设置载荷舱空间，可根据任务需求快速改装为人员运输、物资装载或专用设备搭载舱，机身下部预留起落架安装接口，前三点式起落架的收放舱边界经过反复校核，收放过程不会与周边结构、管路产生干涉。在结构强度校核阶段，重点针对旋翼倾转过程中的交变载荷、不同飞行姿态下的机翼受力分布做了仿真验证，动力舱与机翼连接的转轴部位做了局部加强设计，能够承受旋翼拉力、扭矩以及气动载荷的复合作用，同时控制整机结构重量在合理区间，兼顾载荷能力与航程表现。
