双缸对置双作用动力输出结构设计

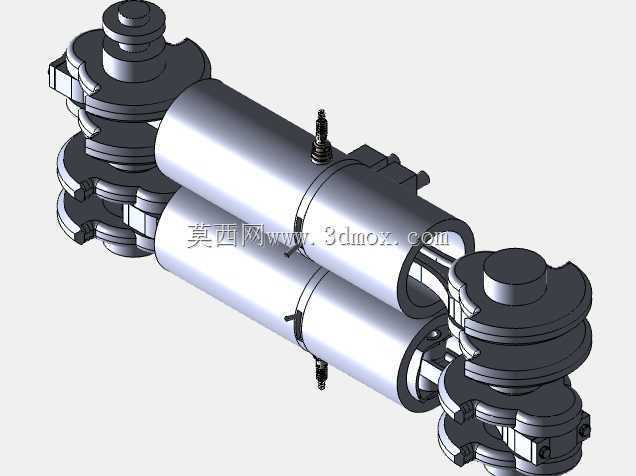

　　这款双作用动力结构的设计，最初是围绕小空间内高功率密度输出的需求展开的，在小型便携动力设备、实验性动力装置、教学演示教具这类场景中，常规单作用往复式动力结构往往存在动力输出脉冲大、同排量下体积冗余的问题，双作用的结构逻辑刚好能填补这部分应用空白。从结构布局来看，该设计采用上下对称布置的双曲柄轴结构，两个缸体并行排布，活塞两侧均可作为做功腔室，单次往复行程可完成两次动力输出，相比同缸径的常规单缸结构，在不增加径向安装尺寸的前提下，能将动力输出频次提升一倍，同时上下双曲柄的对称布置，可抵消大部分活塞往复运动产生的一阶惯性力，降低整机运行时的振动幅度，减少配套机架的减震设计冗余。设计过程中优先考虑了安装边界的适配性，

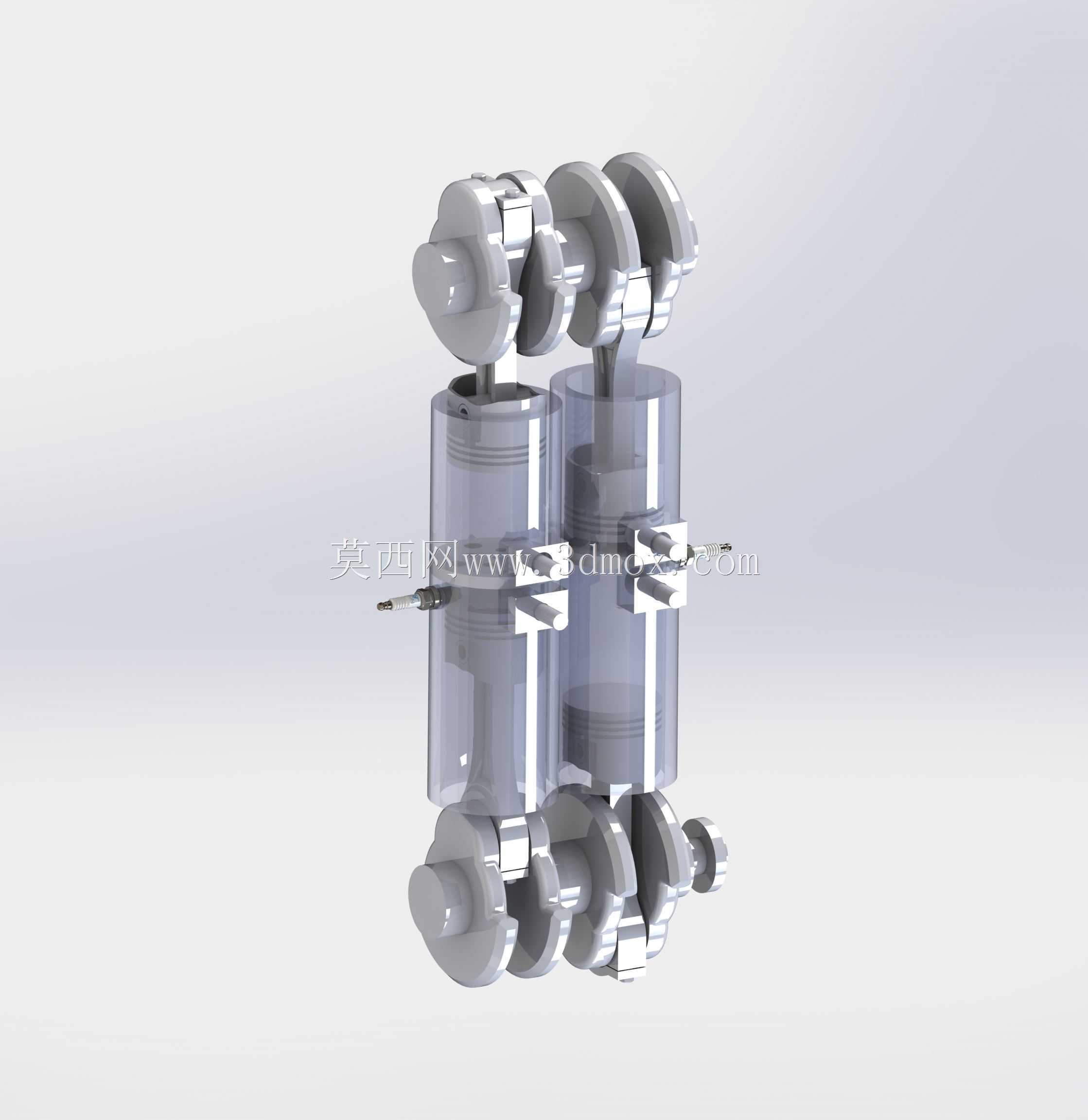

　　整体结构的轴向尺寸控制在常规同排量单缸发动机的1.2倍范围内，径向尺寸与双缸并列发动机持平，安装固定点预留了与通用小型动力机架匹配的接口位置，可直接替换部分场景下的常规小型动力单元，无需大幅改动配套设备的安装框架。缸体部分采用透明可视化的结构表达，在教学演示场景下可直观展示活塞往复、曲柄转动、气门配气的完整运动过程，帮助学习者快速理解双作用动力结构的做功逻辑；在实际工程化落地时，可将透明缸体替换为金属缸套搭配水冷/风冷散热结构，适配持续高负荷运行的工况需求。传动结构上，上下两根曲柄轴通过末端的同步齿轮实现动力耦合输出，可根据后端负载的需求选择单端输出或双端输出的形式，单端输出时可将另一端作为附属设备的动力取力口，直接驱动冷却风扇、

　　润滑泵这类附属部件，省去额外的传动轮系，简化整机的结构复杂度。活塞与连杆的连接部位采用了浮动销设计，可降低往复运动过程中的侧向磨损，延长核心运动部件的维护周期；缸体两端的配气接口预留了统一的安装法兰，可适配不同的配气机构方案，无论是二冲程还是四冲程的配气逻辑，都能在该基础结构上做适配调整，不需要重新改动缸体的核心尺寸。在结构强度校核层面，曲柄部位采用了整根式锻造结构的设计逻辑，平衡块与曲柄臂一体化成型，可承受双作用结构下更高的做功冲击载荷，避免高转速运行时曲柄出现形变断裂的风险；连杆部位做了等强度优化，在保证结构刚度的前提下尽可能降低往复运动件的质量，进一步减少惯性力带来的振动损耗。
