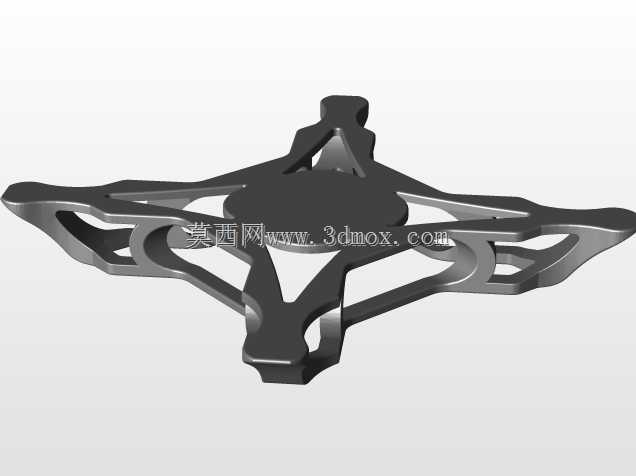

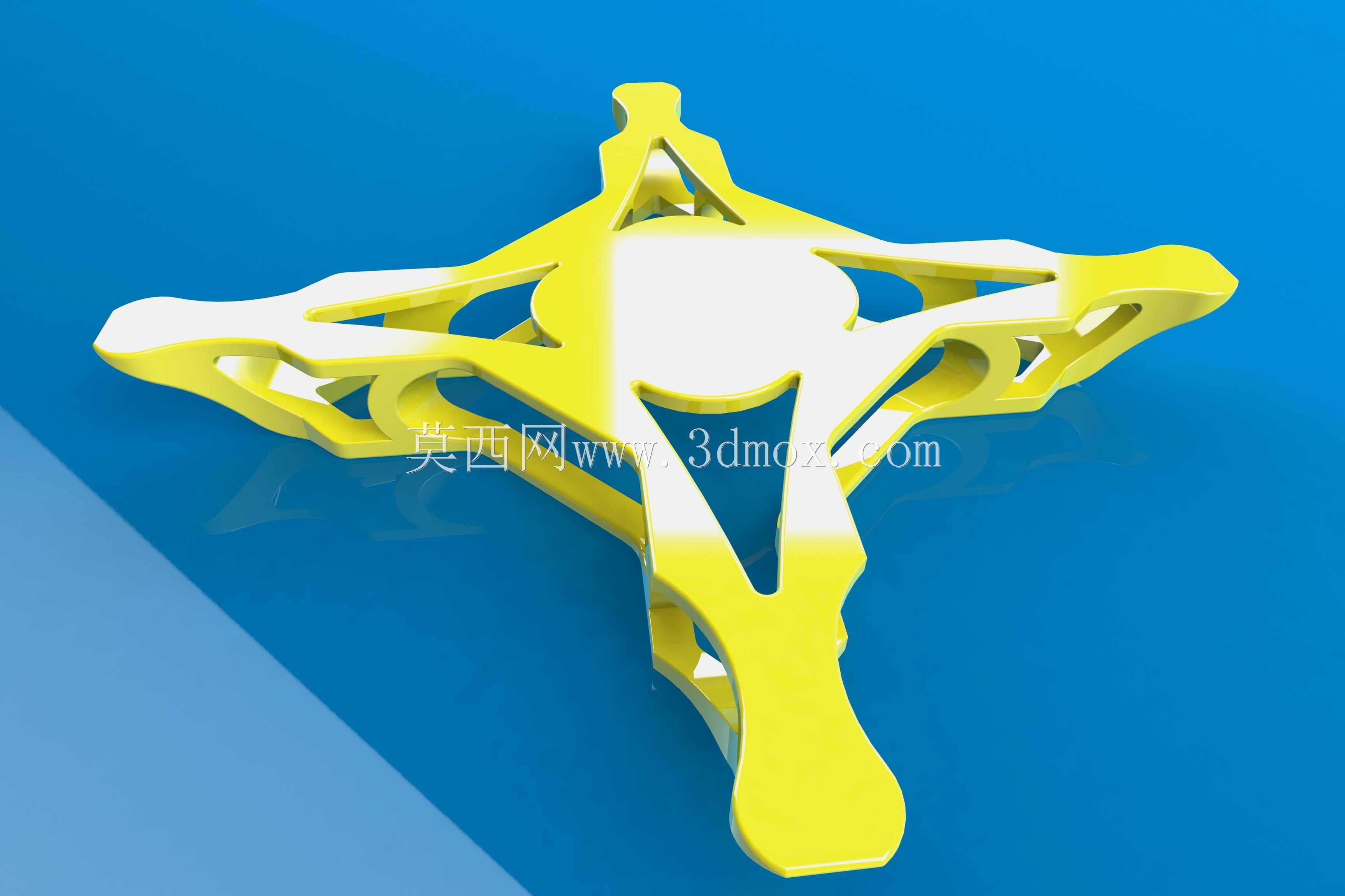

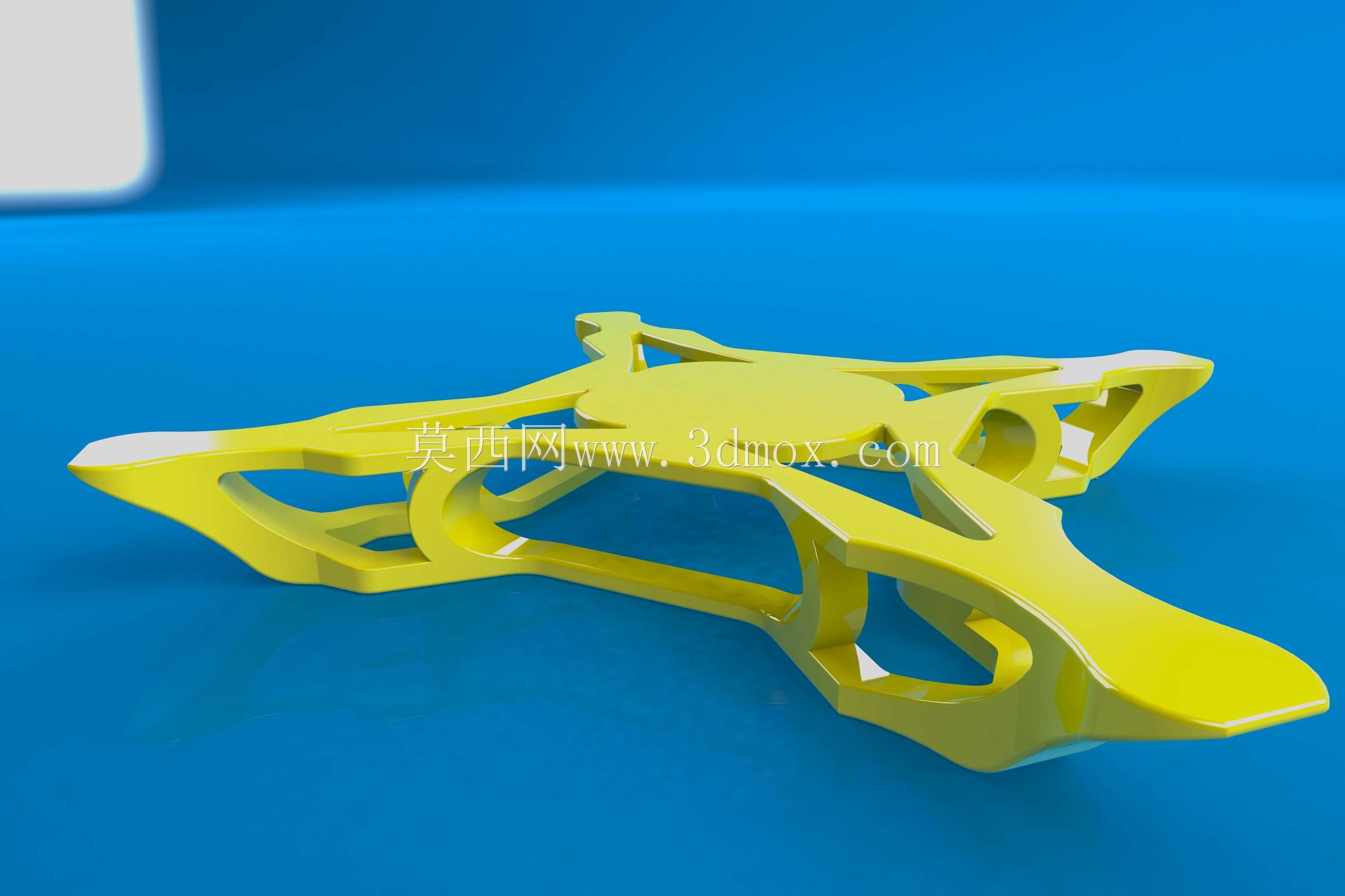

一体化镂空四旋翼飞行器机架结构设计

这款四旋翼机架的结构设计，首先围绕户外航拍、低空巡检这类实际作业场景的核心需求展开，日常作业中，机架需要承载飞控板、电池、摄像模组等核心部件，同时要承受飞行过程中的气流冲击、起降时的瞬时冲击力，还要尽可能降低自身重量来提升续航表现。从结构布局来看，采用了X型四臂延展的经典构型，四个机臂末端预留了标准的动力安装位，能够适配常规尺寸的无刷电机与螺旋桨，机臂与中心承载区做了一体化的平滑过渡设计，没有突兀的拼接棱角，既可以减少飞行过程中的紊流干扰，也能避免应力集中带来的结构断裂风险。中心区域为圆形承载平台，预留了足够的安装平面，飞控模块、电池仓、图传设备都可以在这个区域完成布局，平台周边做了下沉式的限位凸台，能够限制核心部件的安装位移，不需要额外增加过多的固定压块就能保证部件在飞行姿态剧烈变化时不会移位。机臂部分采用了渐变式的镂空挖槽设计，从靠近中心平台的位置向机臂末端，槽体的宽度、深度随受力分布做对应调整，靠近中心的位置受力载荷更大，保留的结构壁厚更厚，镂空区域占比更小，越靠近机臂末端，载荷主要来自电机的静拉力与振动，镂空占比适当提升，在保证结构刚性的前提下最大化去除冗余材料，相比实心机臂结构，自重能够降低四成左右，同时镂空结构也能让飞行过程中穿过机臂的气流更顺畅，减少乱流对飞行姿态的干扰。安装边界方面，四个电机安装位的孔位按照行业通用的安装孔距设计，能够兼容市面上绝大多数同级别动力套装，不需要二次打孔加工，中心平台的安装孔位按照通用飞控的安装尺寸做了预留，电池绑带的穿槽设置在中心平台下方，穿槽宽度适配常规的尼龙绑带尺寸，能够固定不同容量的锂聚合物电池。起落架的安装位隐藏在机臂下侧的加强筋位置，不需要破坏机臂的主受力结构就能完成起落架的加装，满足不同作业场景的起降需求。整个机架的外形做了流线型的曲面过渡，没有尖锐的外凸棱角，既能够降低飞行风阻，也能避免日常搬运、调试过程中剐蹭操作人员，机臂末端做了加厚的防撞设计，轻微的擦碰不会直接导致机臂断裂，日常作业中的小磕碰不需要整体更换机架，只需要打磨受损位置就能继续使用，能够降低日常使用的维护成本。
