镜像式导轨滑动锁止扶手夹结构设计

项目分类:3D模型 发布时间:2021-08-09 ID:228858
  • 镜像式导轨滑动锁止扶手夹结构设计
  • 镜像式导轨滑动锁止扶手夹结构设计
  • 镜像式导轨滑动锁止扶手夹结构设计
  • 镜像式导轨滑动锁止扶手夹结构设计
  • 镜像式导轨滑动锁止扶手夹结构设计
  • 镜像式导轨滑动锁止扶手夹结构设计
  • 镜像式导轨滑动锁止扶手夹结构设计
  • 镜像式导轨滑动锁止扶手夹结构设计
  • 镜像式导轨滑动锁止扶手夹结构设计

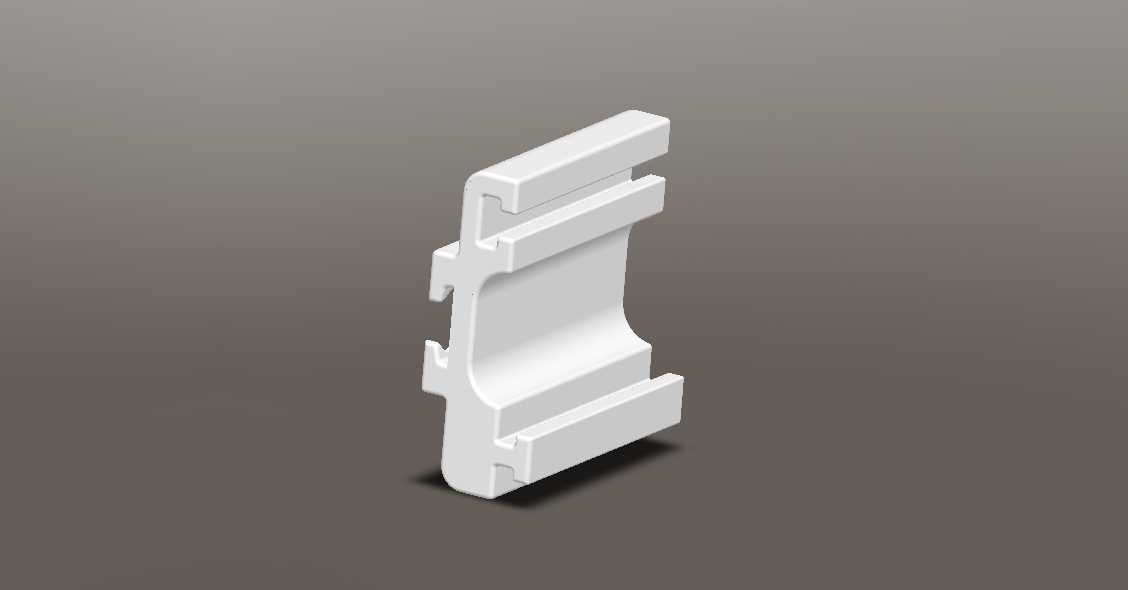

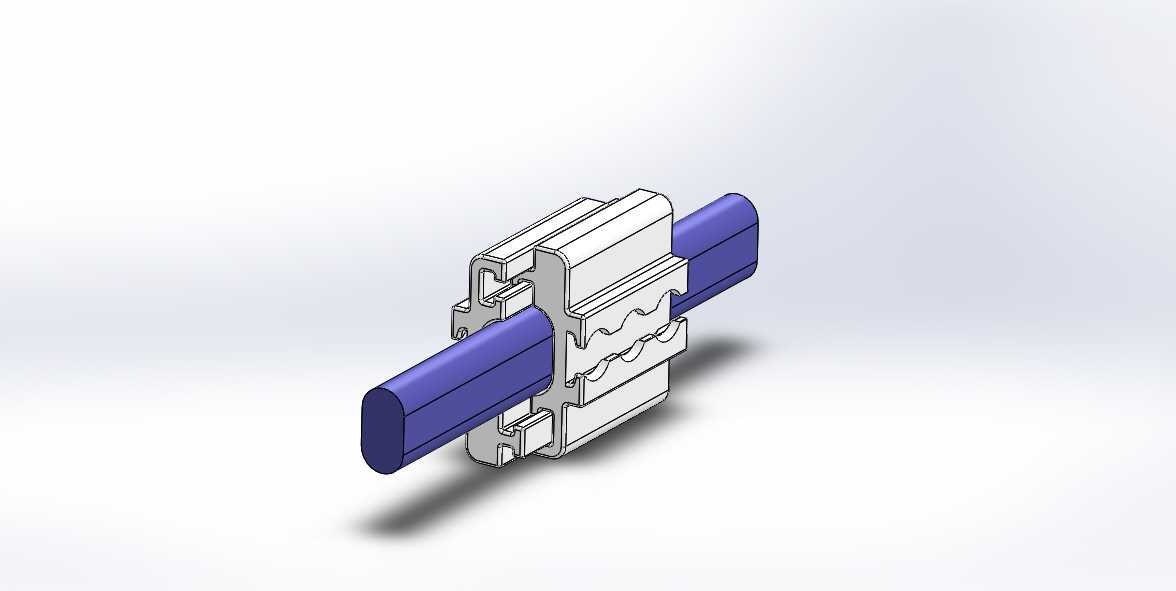

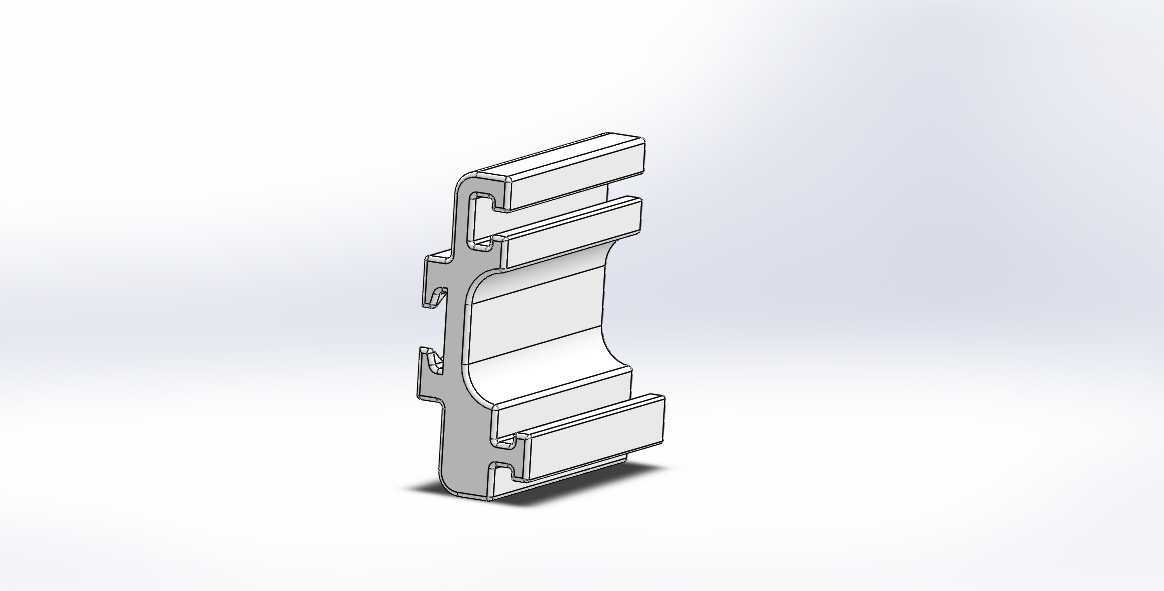

这类镜像式滑动锁止夹件,最初是为空间受限的双侧可调扶手安装场景开发的,常见于特种作业操作台、载人航天模拟训练设备扶手、医疗康复辅助架的位置调节环节,区别于传统单侧锁紧的导轨夹,它的核心优势是无需在导轨单侧预留操作空间,安装后可在导轨两侧任意方向触发锁止或释放动作,适配狭窄安装位的调节需求。从结构逻辑来看,整套组件仅由两个完全相同的夹体配合圆管导轨使用,没有额外的弹性销、锁紧螺丝这类零散配件,夹体本身通过对称的卡齿结构实现互锁:当需要调整扶手位置时,将其中一个夹体沿导轨轴向滑动,两个夹体的咬合齿脱开即可自由移动位置,滑动到目标点位后,反向推动夹体让卡齿重新咬合,依靠夹体与导轨接触面的挤压力实现位置固定,整个调节过程不需要额外工具,单手即可完成操作。设计时特意采用了完全对称的镜像构型,两个夹体的外形、尺寸、内部卡槽结构完全一致,生产时仅需开一套模具即可完成全部结构件的加工,大幅降低了开模成本与配件管理难度,同时夹体两侧都预留了标准的安装孔位,不管是安装扶手杆、置物托架还是小型设备挂载板,都可以直接通过标准紧固件连接,不需要额外加工转接件。安装边界方面,夹体适配的导轨为标准外径的圆形截面导轨,夹体本身的径向包裹范围覆盖导轨圆周面的三分之二以上,锁紧状态下不会出现径向偏转的问题,轴向锁止力可满足常规扶手挂载的承重需求,不会出现受外力滑移的情况;夹体的轴向总长度控制在较短范围内,在导轨上密集布置时也不会出现干涉问题,可根据实际使用需求在同一段导轨上布置多组夹件,实现多档位的位置调节。不同于传统的单边锁紧夹需要在操作侧预留手指操作空间,这款镜像夹的解锁动作可以从夹体的任意一侧施力推动,在设备侧壁、框架内侧这类操作空间局促的位置,依然可以顺利完成位置调节,不会出现手指无法伸入操作的问题。夹体与导轨接触的内壁做了微幅的防滑纹路处理,锁紧时不会刮伤导轨表面的镀层,长期反复调节也不会出现导轨磨损导致锁止力下降的问题,夹体本身的壁厚经过受力校核,在额定承重范围内不会出现夹体开裂、卡齿崩断的失效情况,适配长期反复调节的使用场景。
