直升机柔性梁旋翼头结构设计

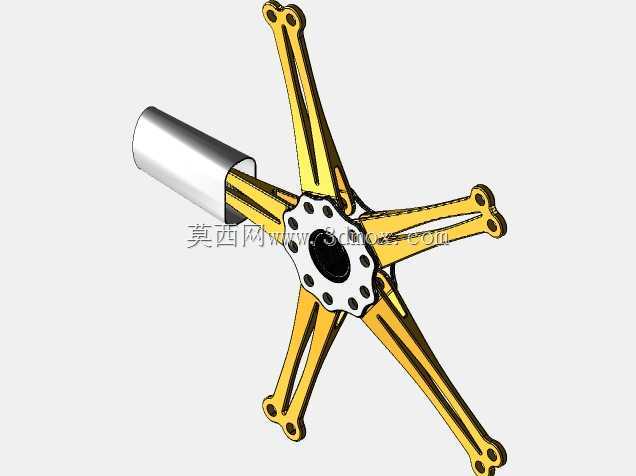

在旋翼飞行器的结构体系中，旋翼头是连接主旋翼桨叶与主轴的核心承力部件，直接决定旋翼系统的动力学表现与飞行可靠性。这款柔性梁旋翼头采用星形辐射式布局，五支柔性梁臂从中心轮毂均匀向外延伸，每支臂端预留桨叶安装铰接点位，中心轮毂设置带螺栓孔的法兰连接面，可直接与旋翼主轴输出端对接，配套的轴套结构用于包覆主轴连接段，避免连接部位受气流冲蚀与外来物撞击。从实际应用场景来看，这类无铰式柔性梁旋翼头多用于轻型通用直升机，替代传统带水平铰、垂直铰、轴向铰的铰接式旋翼头结构，通过柔性梁自身的弹性变形来补偿桨叶在旋转过程中的挥舞、摆振与变距运动，大幅减少铰接点位的磨损与维护需求，尤其适合执行低空巡逻、农林作业、短途通勤任务的轻型直升机，能在复杂气流环境下保持旋翼运转的稳定性，降低地勤维护的工作量。设计过程中，柔性梁的截面尺寸经过反复迭代，臂身采用变截面设计，靠近轮毂位置的截面厚度更大，承担主要的弯矩与扭矩载荷，向臂端延伸过程中截面逐渐收窄，保证足够的弹性变形量来适配桨叶的运动行程，每支臂端的双孔铰接位预留了标准的轴承安装间隙，可匹配常规的桨叶连接销尺寸，安装时无需额外定制转接件。中心轮毂的螺栓孔采用圆周均布排布，孔位间距与通用轻型直升机旋翼主轴的法兰安装尺寸匹配，安装边界可适配直径120mm至160mm的主轴连接法兰，轴套的内径与主轴外径保持0.2mm至0.3mm的配合间隙，装配时可通过热装工艺实现紧配合，避免高速旋转时出现连接松动。柔性梁的外形采用流线型修型，臂身边缘做圆角过渡，减少旋翼旋转时的空气阻力，同时避免应力集中导致的结构疲劳，五支梁臂的夹角严格保持72度均布，保证旋转过程中质量分布均匀，降低旋翼系统的动不平衡量。这类结构的核心优势在于取消了传统铰接结构的多个润滑点位与耐磨衬套，长期使用过程中不会出现铰接点卡滞、磨损间隙过大的问题，能有效降低旋翼系统的维护成本，同时柔性梁的固有频率经过调校，可避开旋翼工作转速下的共振区间，避免飞行过程中出现结构共振，提升飞行安全性。在实际装机测试中，这类旋翼头可适配最大起飞重量两吨级的轻型直升机，单支柔性梁可承受单支桨叶传递的最大挥舞弯矩，中心法兰可传递主轴输出的全部扭矩，轴套结构还可集成桨距操纵的滑环安装位，无需额外设计操纵机构的安装支架，进一步压缩旋翼系统的整体重量。
