参考Mennekes样式工业插头三维建模作品

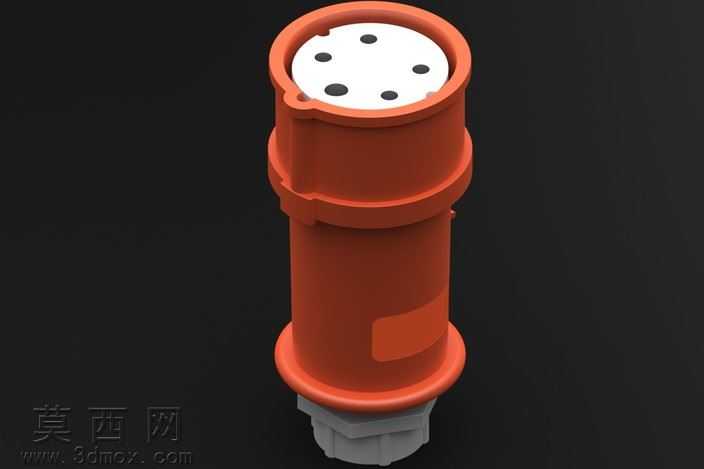

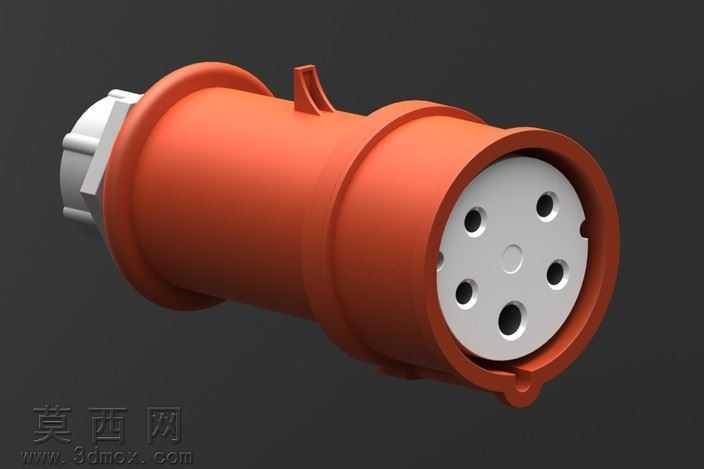

本作品为参考Mennekes工业插头外观进行的逆向三维建模创作，建模过程以单张参考照片为尺寸参照，通过比例推算还原产品整体造型，未采用实物测绘获取精确尺寸，因此模型比例为视觉还原级效果，适合用于场景搭建、外观展示类用途。建模阶段首先通过基础几何体搭建整体轮廓，以旋转凸台命令生成插头主体的圆柱形绝缘外壳结构，对外壳表面的多层环形加强筋做等距偏移处理，还原工业插头外壳的防滑、抗形变结构特征；顶部插合端的绝缘基座采用拉伸切除命令制作五个插孔的定位沉孔，插孔位置按照参考照片的五孔分布规律做环形阵列排布，还原工业三相插头的接点位布局特征。底部线缆接入端的六角锁紧结构采用多边形拉伸配合倒角命令制作，还原尾部线缆固定接头的造型特征，外壳侧面的标识贴片区域做轻微凹陷处理，还原实物表面的标签位结构。材质渲染阶段，主体外壳采用哑光橘红色硬质工程塑料材质，调整粗糙度参数模拟工业塑胶外壳的磨砂耐磨质感，顶部绝缘基座采用白色哑光绝缘塑料材质，插孔内部做深色哑光处理模拟导电接触件的视觉效果，尾部锁紧接头采用深灰色硬质塑料材质，整体材质参数调整贴合工业电气配件的真实质感。渲染场景采用深色纯色背景，搭配柔和的侧上方主光源与底部补光，弱化生硬阴影突出产品的轮廓结构，多角度展示插头的插合端面、侧面加强筋、尾部接头等细节特征。建模过程中对壳体的壁厚做了合理的示意性处理，外壳边缘均做了小圆角过渡，还原工业产品的注塑工艺圆角特征，避免尖锐棱角不符合实际生产逻辑；整体模型未做内部导电构件的精细建模，仅还原外部整体外观结构，适合用于工业场景配电设施的配套展示、电气相关的演示动画素材使用，模型结构做了合理的面数优化，在保证外观细节辨识度的前提下控制整体文件体积，方便导入各类三维场景进行装配使用。
