板载弯插式VGA接口连接器三维建模作品

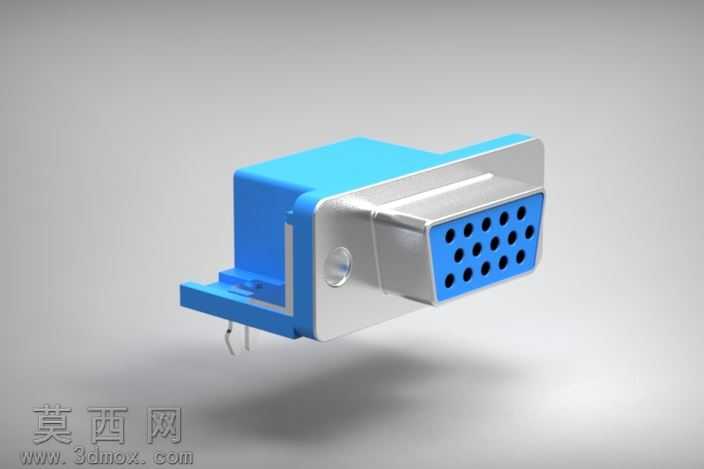

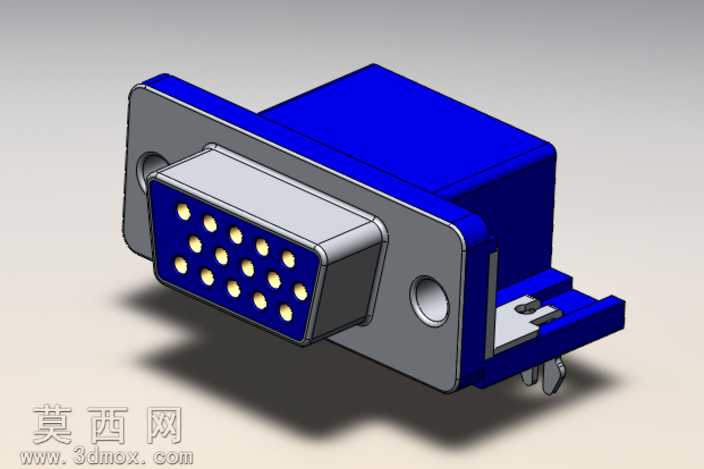

本作品为板载弯插式VGA显示接口连接器的三维参数化建模成果，建模过程严格遵循VGA接口的通用工业尺寸规范，完整还原了该类连接器的全部结构细节。建模阶段首先依据实物测绘与行业通用标准尺寸绘制二维草绘轮廓，对接口端的15针插孔排布位置、金属屏蔽壳的折弯卡扣结构、蓝色塑料绝缘基座的外形轮廓、尾部弯插式焊针的伸出长度与弯折角度逐一进行尺寸约束，确保各部分尺寸公差符合PCB板载焊接的装配要求。建模过程中对金属屏蔽壳的侧边固定弹片、基座与屏蔽壳的卡合定位槽、焊针根部的防脱固定结构均做了精细化特征处理，未对工业生产中的细小工艺倒角做过度简化，完整保留了零件的装配定位特征。材质与渲染阶段，针对不同部件的真实物理属性赋予对应材质：金属屏蔽壳采用磨砂镀锌金属材质，调整金属粗糙度与反射参数还原冷轧钢板冲压镀锌后的哑光金属质感；蓝色绝缘基座采用硬质蓝色工程塑料材质，添加细微的塑料颗粒质感与轻微的表面漫反射效果，还原DAP工程塑料注塑成型后的真实表面质感；插孔内部的接触端子采用亮面锡磷青铜材质，焊针表面做镀锡亮面金属处理，区分不同金属部件的表面质感差异。场景布光采用柔和的三点布光方案，主光源从侧上方投射突出接口的插孔排布结构，辅光源补光弱化阴影死区，添加微弱的环境反射提升金属部件的真实感，最终渲染效果清晰展现连接器的整体外形与各部件装配关系。结构设计上完整还原了弯插式VGA接口的90度弯折结构，该结构可实现PCB板侧方出线，有效降低板卡整体占用的机箱内部空间，模型各零件可拆分，能够直观展示绝缘基座、金属屏蔽壳、接触焊针三个核心部件的装配关系，可用于电子设备结构设计的装配干涉检查、PCB封装适配参考以及相关教学演示场景使用。
