精密可调式机用台虎钳三维结构设计

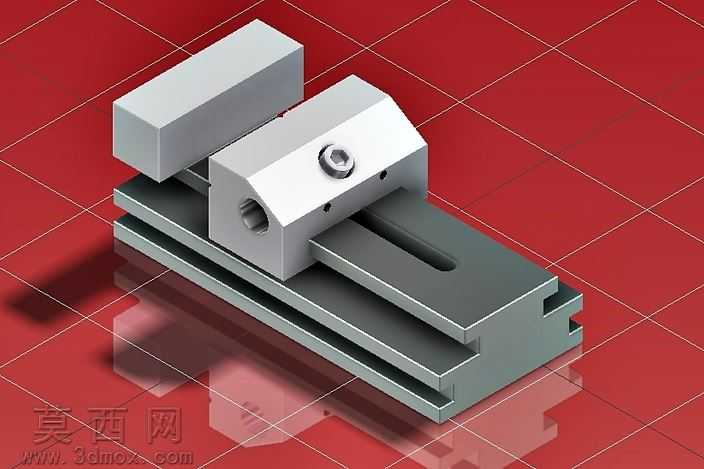

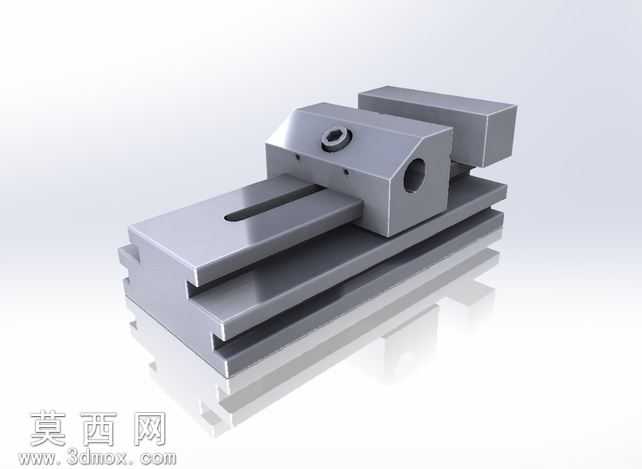

本作品为机用精密可调虎钳的三维建模设计成果，建模过程中严格遵循机械加工工装的实际尺寸比例与装配逻辑，首先通过草图绘制完成固定钳身、活动钳身、导轨底座、夹紧丝杠、锁紧块等核心零件的轮廓绘制，对每个零件的特征采用拉伸、切除、旋转、倒角等建模命令逐步构建，精准还原了虎钳各部件的配合公差关系，比如固定钳身与底座导轨的滑动配合间隙、活动钳身与丝杠的传动连接结构、钳口防滑齿纹的细节特征都做了精细化处理。材质渲染阶段，针对金属工装的材质特性，为所有钢制零件赋予了磨砂金属材质，调整材质的粗糙度、反射率参数，还原工业机床附件的哑光金属质感，对钳身的加工面做了轻微的高光处理，区分出铣削加工面与非加工面的视觉差异，同时添加了柔和的环境反射效果，让整体渲染效果贴近真实工业场景下的金属工装观感。结构设计上，这款虎钳采用了加长导轨底座结构，相比普通台虎钳拥有更长的夹持行程，活动钳身通过内嵌的丝杠螺母结构实现平稳的直线进给，钳身侧面设置的锁紧孔可配合定位销实现加工过程中的位置锁止，避免夹紧后出现位移偏移，固定钳身与活动钳身的钳口位置预留了可更换钳口板的安装槽，可根据不同加工需求更换软钳口、V型钳口等不同类型的钳口配件，适配方形、圆形等不同截面形状工件的夹持需求。设计思路围绕机加工场景的实用需求展开，在保证整体结构刚性的前提下优化了零件的壁厚分布，去除了不必要的冗余结构，既降低了整体重量又保证了夹持时的结构强度，各传动部位都预留了润滑注油孔的结构，方便日常使用中的维护保养，整体装配完成后可通过运动仿真模拟夹紧、松开的全行程动作，验证各部件之间不存在运动干涉，完全符合实际机加工工装的使用功能要求。
