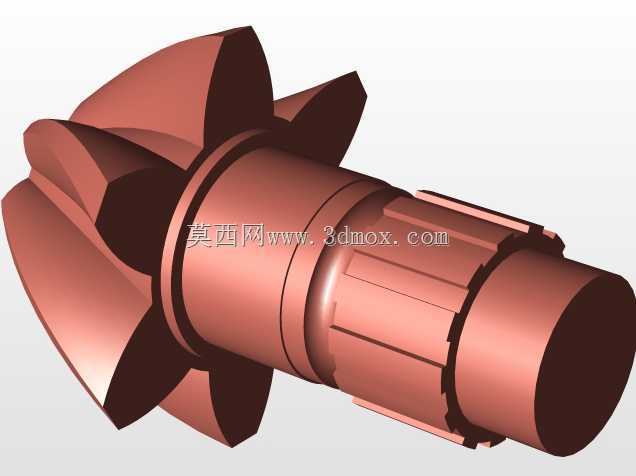

带轴一体式螺旋斜齿传动构件

这类带轴一体式斜齿轮，常应用在对传动平稳性有较高要求的动力传递场景中，比如中小功率的减速传动单元、机床进给机构的动力输出端、轻工设备的变速传动段，相比直齿圆柱齿轮，其啮合过程是渐进式的，轮齿从端部开始接触逐步过渡到全齿啮合，能大幅降低传动过程中的冲击与噪音，适合中高速、载荷存在小幅波动的传动工况。从结构设计来看，采用齿轮与传动轴一体化的结构形式，省去了齿轮与轴之间的键连接、过盈配合等装配环节，既消除了配合间隙带来的传动回差，也提升了整体构件的扭转刚度，避免了装配误差导致的轮齿偏载问题。轴段部分设计了多段阶梯结构，不同直径的轴颈分别对应轴承安装位、轴向定位台阶以及输出连接段，安装时可通过轴肩实现轴承内圈的轴向定位，轴端的外圆与配合件的内孔形成间隙配合，装配时需保证轴颈的同轴度公差控制在合理范围内，避免运转时出现径向跳动。轮齿部分采用螺旋角设计，啮合重合度相较同参数直齿有明显提升，单位齿宽承受的载荷更小，能在相同外形尺寸下传递更大的扭矩，不过设计时也需要考虑螺旋角带来的轴向力，配套的轴承选型需要兼顾径向与轴向的承载能力。在实际建模过程中，轮齿的齿向修形是关键环节，需要根据实际承载后的轴系变形量，对轮齿的齿向进行微量修形，补偿轴系受载弯曲带来的齿面偏载，让齿面载荷分布更均匀，延长构件的使用寿命。轴段上的卡槽结构用于安装轴用挡圈，实现传动构件在箱体内部的轴向限位，避免运转过程中出现轴向窜动，影响轮齿的啮合精度。这类构件的安装边界需要匹配箱体内部的轴承座孔间距，轴段的伸出长度需要适配外部连接件的安装尺寸，装配时要保证轮齿的啮合侧隙在设计要求范围内，侧隙过小会导致运转卡滞、齿面磨损加剧，侧隙过大则会增大传动回差，影响传动精度。日常运维中，这类斜齿轮构件需要配合对应的润滑方式，油浴润滑时要保证齿面浸入润滑油的深度合理，飞溅润滑则需要配套对应的导油结构，确保啮合齿面能形成稳定的油膜，降低齿面磨损。
