石油钻井平台生活宿舍模块结构设计

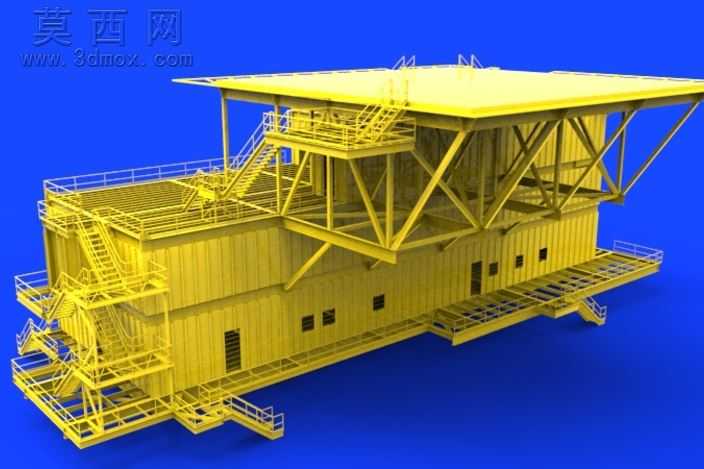

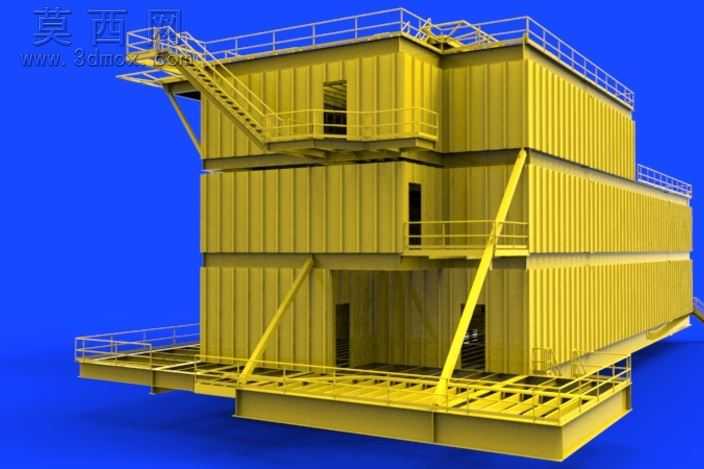

本模型为石油钻井平台配套的生活宿舍模块，采用全钢结构三维建模完成，整体以模块化集成思路完成设计，适配海上石油开采作业的驻场生活需求。建模过程中首先完成整体框架的参数化搭建，以型钢作为主承重梁架，通过交叉斜撑结构强化整体抗形变能力，适配海上作业的复杂载荷工况，所有梁柱连接节点均按照钢结构焊接规范做细节还原，保证结构强度的设计合理性。模型外观采用工业黄的漆面材质做渲染处理，还原海洋工程装备的标准防腐涂装效果，金属材质的粗糙度、反光度参数均经过调试，渲染输出的效果能够清晰呈现钢结构的厚重质感与漆面的均匀覆盖效果。模型完整还原了多层生活舱室的布局结构，舱室壁板预留了标准化的门窗洞口，外部环绕设置多层巡检走道与安全护栏，不同楼层之间通过斜向钢楼梯实现连通，楼梯踏步、扶手栏杆均做等比例细节建模，走道边缘的挡脚板、护栏的竖向栏杆间距均符合海上作业平台的安全设计规范。顶部设置悬挑式防雨顶棚，顶棚下方预留设备安装平台，可放置空调、通风等生活配套设备，顶棚边缘设置排水坡度，避免海上降雨积留。模块底部设置标准化连接基座，可直接与石油钻井平台的主甲板做刚性连接，基座处的连接螺栓、加强筋板均做细节还原，保证模块安装后的结构稳定性。设计过程中充分考虑海上作业的特殊环境，所有外部结构均做圆角过渡处理，减少应力集中点，整体结构对称布局，重量分布均匀，避免对钻井平台的整体平衡造成额外负载。模型的每一处结构都对应实际工程的设计要求，既满足驻场人员的生活空间需求，也符合海洋石油装备的安全建造标准，可用于石油平台配套设施的方案展示、结构校核以及教学演示使用。
