移动式手动起重吊机三维设计模型

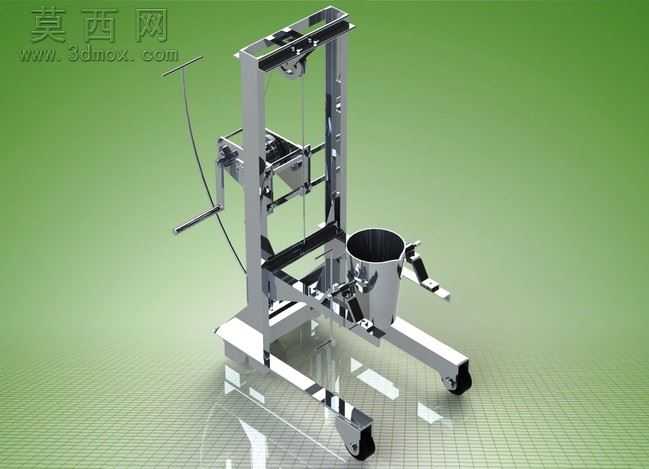

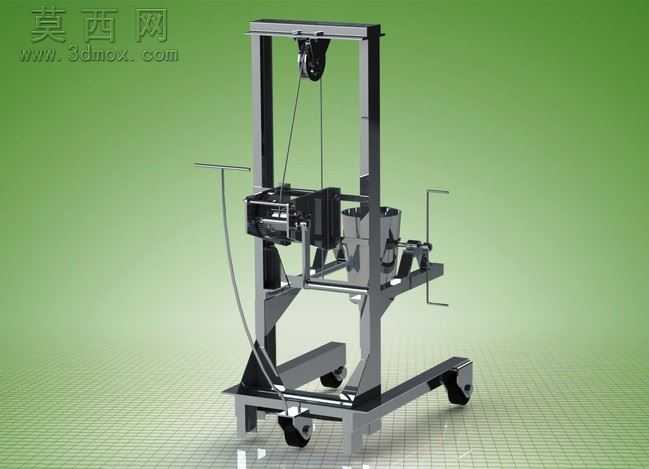

本模型为移动式手动起重吊机的完整三维设计成果，建模过程严格遵循机械设计规范，从整体框架到细节零部件均完成了全参数化构建，可清晰呈现设备的完整结构与装配逻辑。建模阶段首先完成主体承载框架的搭建，采用矩形截面型钢作为立柱与底架的基础型材，通过焊接装配的逻辑完成框架结构的布尔运算与配合约束，底架部分采用H型布局设计，四个支脚末端配置万向脚轮与定向脚轮组合，既保证设备移动的灵活性，也兼顾吊装作业时的结构稳定性，脚轮与底架的连接结构、轮体的转动约束均在模型中完成了精准还原。起重执行部分的建模涵盖了顶部定滑轮组、手动卷扬机构、钢丝绳索具、吊钩组件等核心部件，滑轮的轮槽结构、卷扬机构的棘轮止逆结构、钢丝绳的绕绳路径均按照实际手动起重设备的工作原理完成布局，可直观演示吊重升降的运动逻辑，卷扬操作端的摇臂结构、握持手柄的人体工学造型也做了精细化处理，还原手动操作的实际使用形态。模型同时完成了配重安装位、吊臂角度调节结构的细节设计，侧置的配重安装架可根据吊重需求配置对应配重块，避免吊装作业时设备发生倾翻，吊臂与立柱的连接位置设置了可调节的锁紧结构，可根据作业场景调整吊臂的伸出幅度与作业半径。渲染阶段采用金属材质为主的材质体系，框架结构赋予哑光钢材材质，滑轮、吊钩等受力部件赋予调质合金钢材质，脚轮采用橡胶与金属组合材质，钢丝绳采用多股钢丝绞合的纹理材质，场景采用渐变绿底配合网格地面，通过光影渲染突出设备的金属质感与结构层次，清晰展现各部件的装配关系与空间位置。整个模型的结构设计兼顾了手动起重设备的实用性与移动灵活性，所有运动部件均预留了装配活动间隙，可用于手动起重设备的结构演示、作业原理教学、非标起重设备的改型设计参考，完整还原了小型移动式手动吊机的全部结构特征与功能逻辑。
