帕特里克希普容器用柱塞锁角结构设计

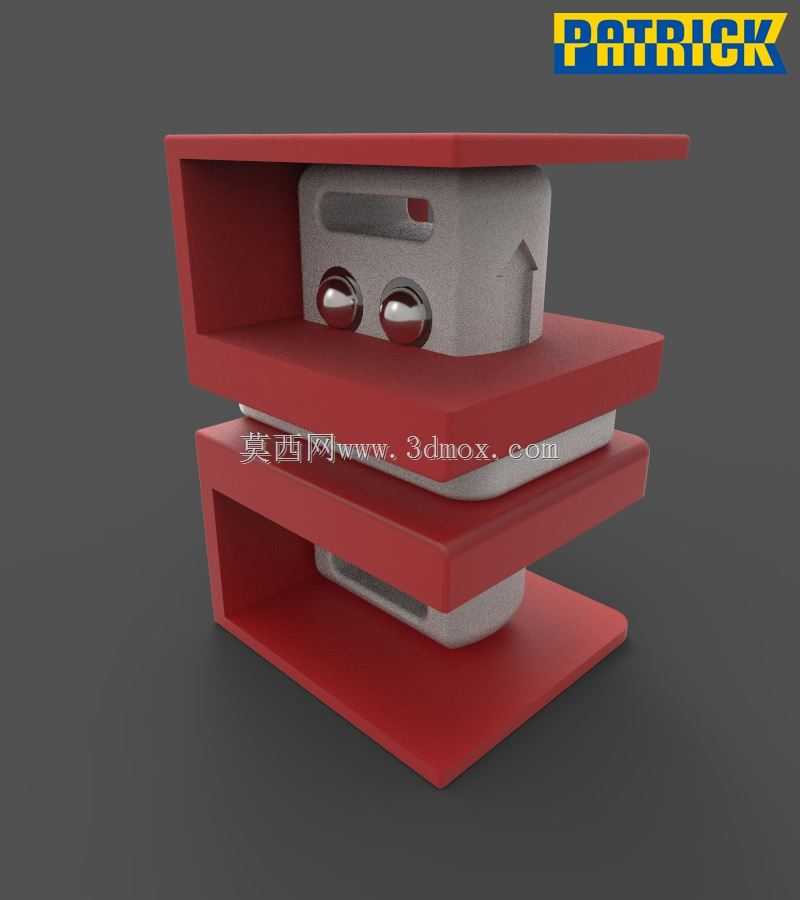

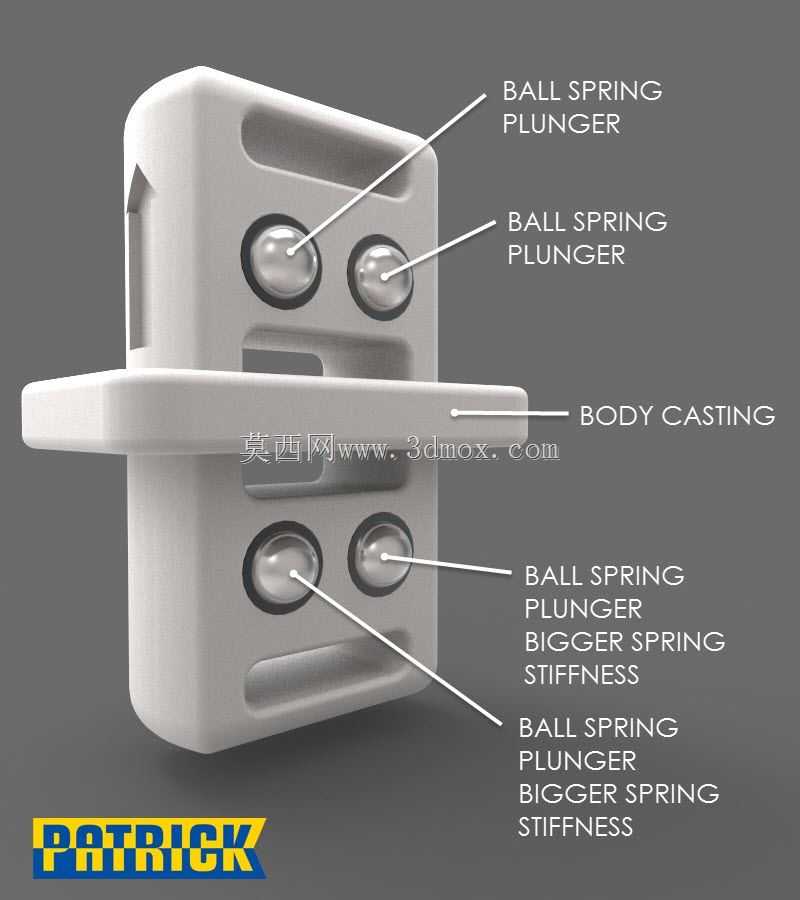

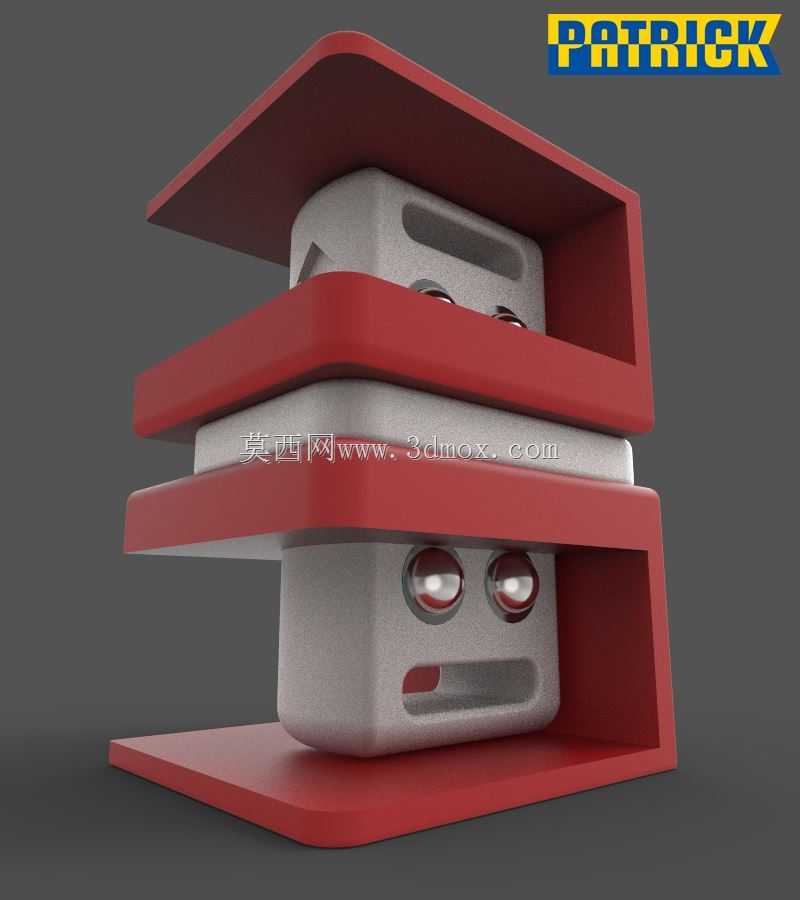

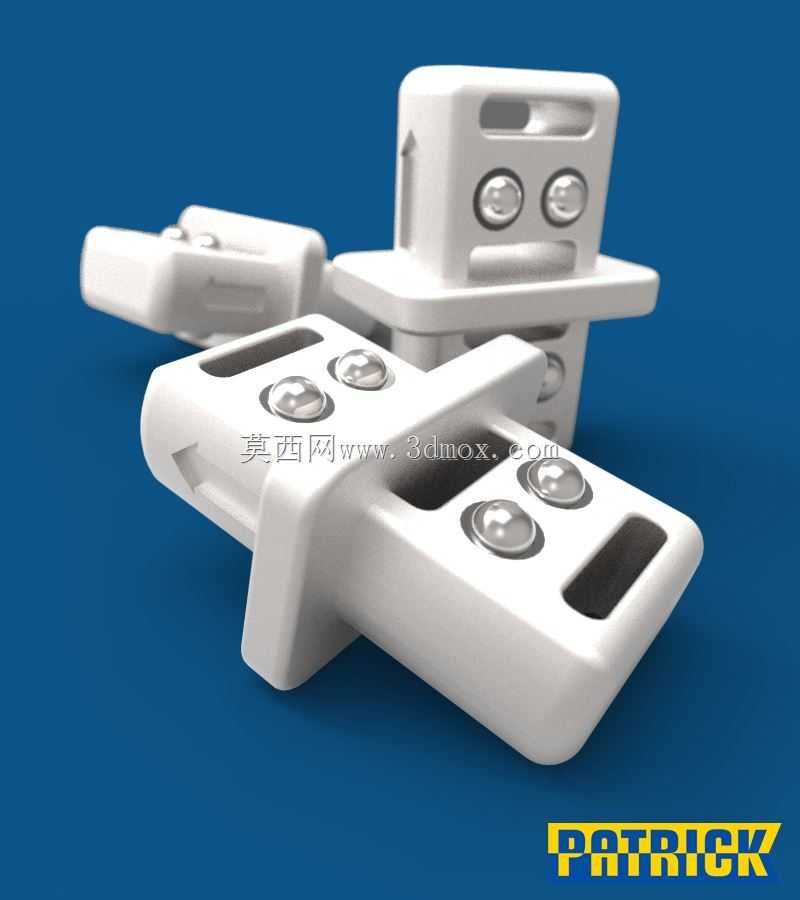

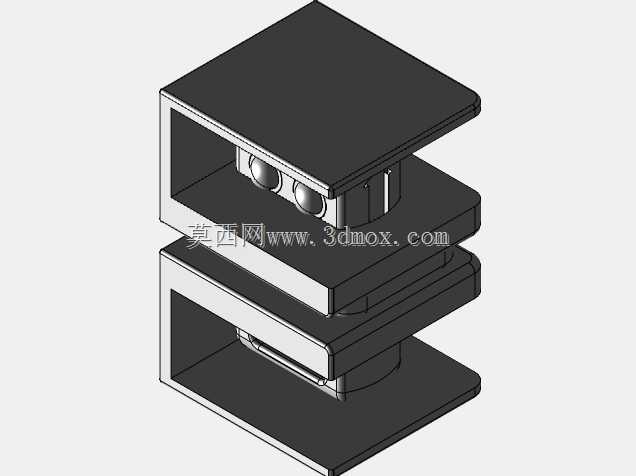

在物流周转、仓储堆叠类容器的实际应用场景中，容器堆叠后的移位、滑脱问题一直是仓储作业、短途转运环节的常见痛点，尤其是带一定堆高要求的塑料或金属周转容器，在叉车转运、货架堆叠过程中，若上下层容器无可靠定位锁止结构，极易出现上层容器滑移坠落的风险，既会造成容器内物料的损坏，也会给现场作业带来安全隐患。这款柱塞锁角正是针对这类场景设计的定位锁止构件，安装于容器的顶部四角位置，配合下层容器底部的对应卡槽结构，实现堆叠状态下的上下层容器可靠锁止。从功能特性来看，该结构采用特殊刚度匹配的弹簧柱塞作为核心锁止元件，利用上下角件之间的配合间隙形成卡接“夹点”，当上层容器放置到下层容器顶部时，柱塞在弹簧力作用下自动卡入下层容器底部的对应定位槽内，完成自动锁止；而当需要取走上层容器时，垂直向上提升的作用力会克服弹簧刚度带来的锁止阻力，柱塞自动回缩解锁，不会额外增加作业人员的操作步骤。设计过程中针对弹簧刚度做了多轮匹配验证，弹簧刚度过大则会导致提升容器时解锁阻力过大，增加作业劳动强度，刚度过小则无法提供足够的锁止力，在容器受到水平方向晃动、移位时容易脱开，最终选定的弹簧参数可保证容器在常规转运晃动、小角度倾斜状态下始终保持锁止状态，仅在垂直提升时顺利解锁。从安装边界来看，该柱塞锁角采用嵌入式安装结构，整体外形适配常规周转容器的角部安装空间，安装后不会突出容器的外轮廓与顶部承载面，不会影响容器的正常堆码与侧边贴合，单个容器顶部布置四个该锁角，分别对应四角位置，与下层容器底部的四个定位槽一一对应，可同时限制上下层容器之间的水平方向X、Y两个维度的位移，同时提供一定的抗倾覆力矩。结构外形采用圆角过渡设计，避免安装后出现尖锐棱角划伤作业人员，外露的柱塞头部采用圆弧球面设计，在上下容器对位存在小偏差时，可通过球面的导向作用顺利滑入定位槽，降低对位操作的精度要求，适配现场作业的粗放操作场景。锁角的主体支撑结构采用高刚性的框架式设计，可承受堆码过程中上层容器传递的垂直载荷，不会因为长期堆压出现结构变形导致锁止失效，弹簧柱塞的安装腔做了密封防护设计，可避免仓储环境中的灰尘、碎屑进入腔体内部，导致柱塞卡滞无法正常伸缩，适配仓储、车间等多粉尘的常规工业作业环境。
