缩小规格SOIC系列IC贴片封装三维建模

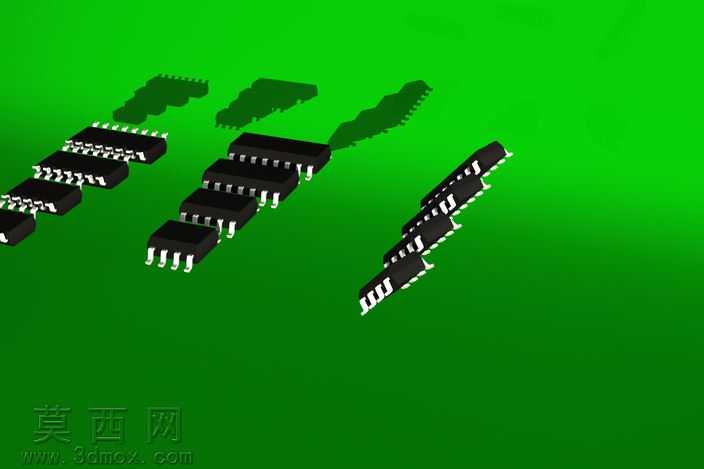

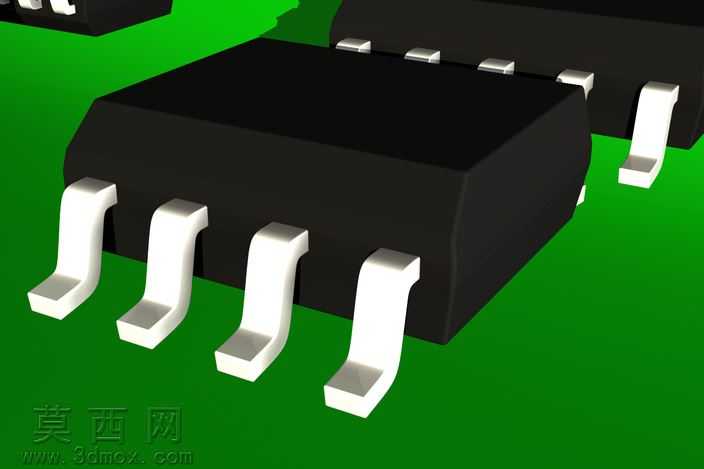

本次建模针对缩小规格的SOIC系列IC贴片封装开展，覆盖8、10、14、16四种引脚数量的封装类型，建模全程在三维设计环境中完成，首先依据行业通用的SOIC小外形封装尺寸规范，确定不同引脚数封装的本体长宽高、引脚间距、引脚伸出长度、引脚弯折弧度等核心参数，先绘制封装本体的基础轮廓草图，通过拉伸特征生成黑色塑封主体的基础实体，对本体边缘做微小倒角处理，还原真实塑封IC的边角工艺特征，避免尖锐直角带来的失真感。引脚部分采用单独建模流程，先绘制单根引脚的截面轮廓，通过扫掠特征生成符合SOP类封装弯折形态的引脚实体，引脚表面做哑光金属质感的材质设置，还原镀锡引脚的半光泽金属质感，同时对引脚与塑封本体结合的位置做贴合处理，保证装配位置精准无错位，再根据不同引脚数的封装规格，通过阵列特征生成对应数量的引脚，分别完成8引脚、10引脚、14引脚、16引脚四款封装的引脚排布，确保每款封装的引脚间距、两侧引脚对称度完全符合行业标准。材质渲染阶段，塑封本体采用哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数，还原环氧塑封料的真实质感，避免过强反光带来的塑料感失真；引脚部分采用浅银色金属材质，添加细微的表面磨砂纹理，模拟真实IC引脚的镀锡表面质感，同时设置柔和的环境光照，从多个角度打光凸显封装的立体结构，背景选用高饱和度的绿色模拟PCB焊盘的基底色彩，让封装模型的展示更贴近实际电路板上的应用场景。结构设计上严格还原SOIC缩小封装的紧凑特性，塑封本体的厚度、引脚的弯折角度都参照实际量产的小尺寸SOIC器件参数设置，引脚的焊接端做微小的平面处理，还原SMT贴装时引脚与焊盘接触的端面形态，四款不同引脚数的封装采用统一的建模规范，保证同系列模型的风格、材质、细节表现完全统一，可直接用于电路板三维布局、电子设备结构装配、教学演示等场景，模型的每一处结构都经过尺寸校验，确保与真实器件的外形参数一致，不存在结构错位、比例失调的问题，渲染输出的效果清晰展现了SOIC封装的典型外形特征，鸥翼型引脚的形态、黑色塑封本体的质感都得到了精准还原。
